申請日2017.09.30

　　公開(公告)日2018.02.09

　　IPC分類號C02F3/32

　　摘要

　　本發明涉及種入河污水原位凈化處理單體，設置在河道駁岸上，包括具有進水區和出水區的殼體，該殼體中設置有填料層和種植在該填料層上的植物層，該填料層上方的殼體內腔形成蓄水空間;所述填料層包括有陶粒、爐渣、珍珠巖、蛭石、沸石、海泡石、麥飯石中的至少一種;所述植物層中種植有微齒眼子菜、苦草、水蔥、梭魚草、菖蒲、黃花水龍，水芹菜、空心蓮子草、澤瀉、狹葉澤瀉、香蒲、黃菖蒲中任意3～5種;還涉及應用有該單體的入河污水原位凈化處理單元及系統。本發明能利用現有空間進行原位處理，不占用其他用地，通過層層凈化，延長污水與處理系統的接觸時間，有效控制點源污染，污水處理過程中，邊收集邊處理，處理達標后排入河道，減輕污染負荷。

　　權利要求書

　　1.一種入河污水原位凈化處理單體，設置在河道駁岸上，其特征在于，包括具有進水區和出水區的殼體，該殼體中設置有填料層和種植在該填料層上的植物層，該填料層上方的殼體內腔形成蓄水空間;

　　所述填料層包括有陶粒、爐渣、珍珠巖、蛭石、沸石、海泡石、麥飯石中的至少一種;

　　所述植物層中種植有微齒眼子菜、苦草、水蔥、梭魚草、菖蒲、黃花水龍，水芹菜、空心蓮子草、澤瀉、狹葉澤瀉、香蒲、黃菖蒲中任意3～5種。

　　2.如權利要求1所述的入河污水原位凈化處理單體，其特征在于，所述殼體為頂部開口的盒體結構，該開口為上述進水區，而該開口的側壁頂沿的最低處即為上述出水區，或者，上述出水區為開設在殼體的側壁上的出水口;所述殼體通過一側側壁掛在河道駁岸上，或者通過其底部嵌于河道駁岸中。

　　3.一種應用有如權利要求1所述的入河污水原位凈化處理單體的入河污水原位凈化處理單元，其特征在于，包括進水支口和出水支口，其由至少兩個所述入河污水原位凈化處理單體組成;

　　各入河污水原位凈化處理單體沿河道駁岸長度方向并列設置，相鄰的入河污水原位凈化處理單體中，其中一個入河污水原位凈化處理單體的出水區與另一入河污水原位凈化處理單體的進水區流體連通;位于兩端的入河污水原位凈化處理單體中，其中一個入河污水原位凈化處理單體的進水區即為上述進水支口，而另一個入河污水原位凈化處理單體的出水區即為上述出水支口;

　　各入河污水原位凈化處理單體的水位沿進水支口至出水支口方向依次降低，且相鄰入河污水原位凈化處理單體之間的水位差足以使其中一個入河污水原位凈化處理單體的蓄水空間中的水依次通過其上的出水區以及另一入河污水原位凈化處理單體的進水區而流入另一入河污水原位凈化處理單體的蓄水空間中。

　　4.如權利要求3所述的入河污水原位凈化處理單元，其特征在于，各所述入河污水原位凈化處理單體中的水位沿進水支口至出水支口方向呈階梯排布，且相鄰入河污水原位凈化處理單體之間的水位差為3～5cm。

　　5.如權利要求4所述的入河污水原位凈化處理單元，其特征在于，所述殼體為盒體結構，其頂部開口即為上述進水區，而其側壁的最低處即為上述出水區，或者，上述出水區開設在殼體的側壁上;

　　所述殼體通過一側側面壁掛在河道駁岸上，或者通過其底部嵌于河道駁岸中;

　　各相鄰的入河污水原位凈化處理單體共用一側側壁，該側壁在所述入河污水原位凈化處理單元中形成橫隔，相鄰橫隔的高度差為3～5cm。

　　6.一種應用有如權利要求3～5任一項所述的入河污水原位凈化處理單元的入河污水原位凈化處理系統，其特征在于，包括進水總口和出水總口，由至少兩個上述入河污水原位凈化處理單元組成;

　　相鄰的入河污水凈化處理單元中，其中一個入河污水凈化處理單元的出水支口與另一入河污水凈化處理單元的進水支口流體連通;

　　位于兩端的入河污水凈化處理單元中，其中一個入河污水凈化處理單元的進水支口即為上述進水總口，而另一個入河污水凈化處理單元的出水支口即為上述出水總口;

　　各入河污水凈化處理單元中的水沿進水總口向出水總口方向流動。

　　7.如權利要求6所述的入河污水原位凈化處理系統，其特征在于，各所述入河污水凈化處理單元沿河道駁岸長度方向并列設置，相鄰的入河污水凈化處理單元中，其中一個入河污水凈化處理單元的出水支口所在的入河污水原位凈化處理單體的出水區中設置有潛污泵，該潛污泵連接動力提升管，而該動力提升管與另一入河污水凈化處理單元的進水支口連通。

　　8.如權利要求6所述的入河污水原位凈化處理系統，其特征在于，各所述入河污水凈化處理單元沿河道駁岸坡面方向并列設置，相鄰的入河污水凈化處理單元的出水支口與進水支口之間通過重力流水管相連通。

　　9.如權利要求8所述的入河污水原位凈化處理系統，其特征在于，所述出水總口所在的單體的出水區中設置有潛污泵，該潛污泵連接動力提升管，而該動力提升管與另一入河污水原位凈化處理系統的進水總口連通。

　　10.如權利要求8所述的入河污水原位凈化處理系統，其特征在于，所述出水總口所在的單體的出水區中設置有潛污泵，該潛污泵連接回流管，該回流管與該潛污泵所在的入河污水原位凈化處理系統的所述進水總口連通。

　　說明書

　　一種入河污水原位凈化處理系統

　　技術領域

　　本發明涉及污水處理領域，尤其涉及一種入河污水原位凈化處理系統。

　　背景技術

　　河流是地面水系的重要組成部分，不僅能供給生活用水，而且還能保證工業用水、消防用水以及綠化灌溉等。河水除地下水補給外，雨水補給是其重要來源，初期雨水中溶解了空氣中的大量酸性氣體、汽車尾氣、工廠廢氣等污染性氣體，降落地面后，又由于沖刷屋面、路面等，初期雨水中攜帶大量的污染物質。此外，生活廢水、工農業生產廢水等污水未經處理直接匯入河流中，污水中的懸浮物(垃圾、浮油等)、N、P、重金屬等可溶性污染物及其他污染有機物將對河水的水質產生嚴重影響。

　　如：申請?zhí)枮?01510548086.6(申請公布號為CN 105152472 A)的中國發明專利《一種雨水入河污染控制的滲透型生態堤岸》公開了一種生態堤岸，其包括沿河道堤岸構建的人工滲透系統，所述人工滲透系統包括通過進水管與雨水井連接的滲透池，滲透池中自下而上依次設置有集水層、承托層和過濾層，集水層中設置有連至河道的排水管，將徑流雨水均勻投配到過濾層中，雨水自上而下流動經過濾層、承托層得到凈化，通過底部的集水層收集后，排放入河。上述專利中的生物堤岸能從一定程度上處理入河雨水面源污染，但是不適合對其他入河廢水進行處理，尤其是生活污水，此外，僅通過滲透池簡單的物理化學作用對污水進行處理，凈化效果不佳，并且，該生態堤岸的景觀效果不佳。

　　又如：申請?zhí)枮?01610188447.5(申請公布號為CN 105862657 A)的中國發明專利《一種改善生境環境的硬質河流駁岸改造方法》公開了一種硬質河流駁岸改造方法，包括以下步驟：(1)在原硬質駁岸上打制新的硬質泥墻;(2)將若干個生境裝置嵌入具有新的硬質泥墻的駁岸上，所述生境裝置由與硬質駁岸坡度相匹配的呈相應角度相接的兩塊板子和板子間的擋板組成，其中一個板子嵌入駁岸上，另一個板子為水平板，水平板與河面平行，長為100-200mm;所述擋板包括位于水平板上距駁岸距離為水平板長度1/3-2/3處并與河面呈30-60°的擋板;(3)向步驟(2)中的生境裝置依次加入河泥、土壤、石子和植物種苗;所述硬質駁岸與河面的夾角為100-150°。該專利可對水體起到一定的凈化作用，逐漸實現恢復河流生態環境的目標，但是該專利中各生境裝置分別獨立運作，相互之間未形成有效的協調作用，從而使得整體的處理效果還有待改進。

　　發明內容

　　本發明所要解決的第一個技術問題是針對現有技術而提供一種適用于多種入河廢水處理且污水處理效果好、河道駁岸景觀效果好的入河污水原位凈化處理單體。

　　本發明所要解決的第二個技術問題是針對現有技術而提供一種應有上述入河污水原位凈化處理單體的入河污水原位凈化處理單元。

　　本發明所要解決的第三個技術問題是針對現有技術而提供一種應有上述入河污水原位凈化處理單元的入河污水原位凈化處理系統。

　　本發明解決上述技術問題所采用的技術方案為：一種入河污水原位凈化處理單體，設置在河道駁岸上，其特征在于，包括具有進水區和出水區的殼體，該殼體中設置有填料層和種植在該填料層上的植物層，該填料層上方的殼體內腔形成蓄水空間;

　　所述填料層包括有陶粒、爐渣、珍珠巖、蛭石、沸石、海泡石、麥飯石中的至少一種;

　　所述植物層中種植有微齒眼子菜、苦草、水蔥、梭魚草、菖蒲、黃花水龍，水芹菜、空心蓮子草、澤瀉、狹葉澤瀉、香蒲、黃菖蒲中任意3～5種。

　　作為優選，所述殼體為頂部開口的盒體結構，該開口為上述進水區，而該開口的開口壁的頂沿的最低處即為上述出水區，或者，上述出水區為開設在殼體的側壁上的出水口;所述殼體通過一側側面壁掛在河道駁岸上，或者通過其底部嵌于河道駁岸中。不僅方便入河污水原位凈化處理單體的加工制造，而且使該入河污水原位凈化處理單體收集各種入河廢水。

　　本發明解決上述第二個技術問題所采用的技術方案為：一種應用有上述入河污水原位凈化處理單體的入河污水原位凈化處理單元，其特征在于，包括進水支口和出水支口，其由至少兩個所述入河污水原位凈化處理單體組成;各入河污水原位凈化處理單體沿河道駁岸長度方向并列設置，相鄰的入河污水原位凈化處理單體中，其中一個入河污水原位凈化處理單體的出水區與另一入河污水原位凈化處理單體的進水區流體連通;位于兩端的入河污水原位凈化處理單體中，其中一個入河污水原位凈化處理單體的進水區即為上述進水支口，而另一個入河污水原位凈化處理單體的出水區即為上述出水支口;各入河污水原位凈化處理單體的水位沿進水支口至出水支口方向依次降低，且相鄰入河污水原位凈化處理單體之間的水位差足以使其中一個入河污水原位凈化處理單體的蓄水空間中的水依次通過其上的出水區以及另一入河污水原位凈化處理單體的進水區而流入另一入河污水原位凈化處理單體的蓄水空間中。

　　作為優選，各所述入河污水原位凈化處理單體中的水位沿進水支口至出水支口方向呈階梯排布，且相鄰入河污水原位凈化處理單體之間的水位差為3～5cm。從而使各入河污水原位凈化處理單體中的水沿進水支口至出水支口方向流動，并由最后一個入河污水原位凈化處理單體的出水區(即上述出水支口)流出。

　　作為優選，所述殼體為頂部開口的盒體結構，該開口為上述進水區，而該開口的開口壁的頂沿的最低處即為上述出水區，或者，上述出水區為開設在殼體的側壁上的出水口;所述殼體通過一側側面壁掛在河道駁岸上，或者通過其底部嵌于河道駁岸中;各相鄰的入河污水原位凈化處理單體共用一側側壁，該側壁在所述入河污水原位凈化處理單元中形成橫隔，相鄰橫隔的高度差為3～5cm。

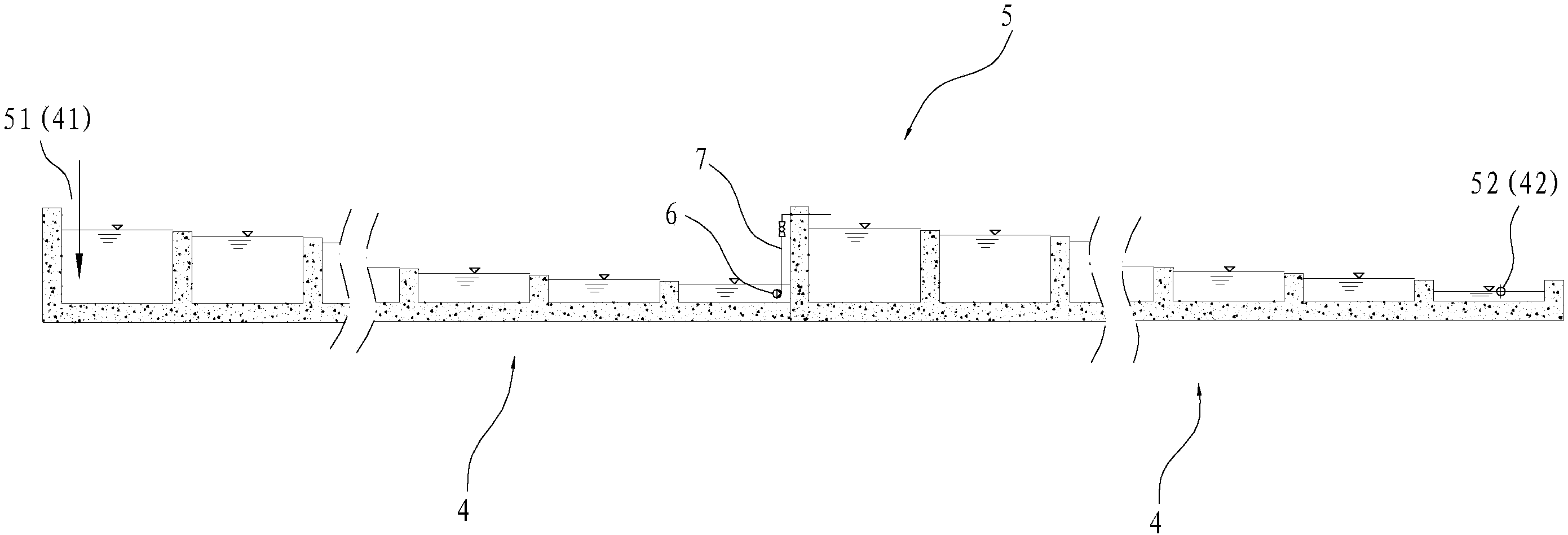

　　本發明解決第三個技術問題所采用的技術方案為：一種應用有上述入河污水凈化處理單元的入河污水原位凈化處理系統，其特征在于，包括進水總口和出水總口，由至少兩個上述入河污水原位凈化處理單元組成;相鄰的入河污水凈化處理單元中，其中一個入河污水凈化處理單元的出水支口與另一入河污水凈化處理單元的進水支口流體連通;位于兩端的入河污水凈化處理單元中，其中一個入河污水凈化處理單元的進水支口即為上述進水總口，而另一個入河污水凈化處理單元的出水支口即為上述出水總口;各入河污水凈化處理單元中的水沿進水總口向出水總口方向流動。

　　作為優選，各所述入河污水凈化處理單元沿河道駁岸長度方向并列設置，相鄰的入河污水凈化處理單元中，其中一個入河污水凈化處理單元的出水支口所在的入河污水原位凈化處理單體的出水區中設置有潛污泵，該潛污泵連接動力提升管，而該動力提升管與另一入河污水凈化處理單元的進水支口連通。

　　作為優選，各所述入河污水凈化處理單元沿河道駁岸坡面方向并列設置，相鄰的入河污水凈化處理單元的出水支口與進水支口之間通過重力流水管相連通。

　　作為優選，所述出水總口所在的單體的出水區中設置有潛污泵，該潛污泵連接動力提升管，而該動力提升管與另一入河污水原位凈化處理系統的進水總口連通。

　　作為優選，所述出水總口所在的單體的出水區中設置有潛污泵，該潛污泵連接回流管，該回流管與該潛污泵所在的入河污水原位凈化處理系統的所述進水總口連通。

　　與現有技術相比，本發明的優點在于：本發明的入河污水原位處理系統設置在河道駁岸上，利用現有空間進行原位處理，不占用其他用地。其中，入河污水原位凈化處理單體中設置有填料層和植物層，而填料層上方的殼體內腔形成蓄水空間，從而能對入河污水進行收集，并通過上述填料層和植物層進行預處理，攔截污水中的垃圾、浮油等懸浮物，吸附、吸收、氧化降解污水中的N、P、重金屬等可溶性污染物及其他有機物，從而提升入河水體的透明度，此外，植物層能營造駁岸景觀，不但降低駁岸溫度，而且創建了種鳥類，兩棲類，昆蟲魚、蝦、貝類等不同生物棲息地，增加駁岸的生物多樣性，利于水體和陸地之間信息流、物質流、能量流之間的交換，便于構建穩定的生態系統，構建會呼吸的河道環境，解決了現有技術中硬質駁岸無法直接綠化的問題。

　　本發明的入河污水原位凈化處理單元由多個上述入河污水原位凈化處理單體組成，該單元中的各單體的水位沿進水支口至出水支口方向依次降低，從而為單元中水體的流動提供動力，提高污水處理的效率。而由多個上述入河污水原位凈化處理單元組成的入河污水原位凈化處理系統則能通過層層凈化，延長污水與處理系統的接觸時間，有效控制點源污染，污水處理過程中，邊收集邊處理，處理達標后排入河道，減輕污染負荷。
