申請日2017.09.30

　　公開(公告)日2018.02.23

　　IPC分類號C02F1/52; C02F101/20

　　摘要

　　本發明公開了一種高效率污水沉淀裝置，包括沉降箱殼體和藥液放置器，所述沉降箱殼體的底部四個拐角處均設置有底座，所述沉降箱殼體的頂部設置有雙向電機，所述雙向電機通過轉軸與藥液放置器連接，所述沉降箱殼體的頂部開設有進水口，所述藥液放置器的頂部連接有進藥管。本發明中，沉降箱的內部設置有與沉降箱內部相貼合的藥液放置器，電機帶動轉軸轉動，進而轉軸帶動藥液放置器轉動，可使得藥液與污水充分接觸，保證污水中的重金屬能最大的得到沉降，藥液放置器的表面設計為鋸齒結構，增大藥液放置器與污水的接觸面積，從而使得藥液能盡快與污水接觸，提高了污水沉降的效率。

　　權利要求書

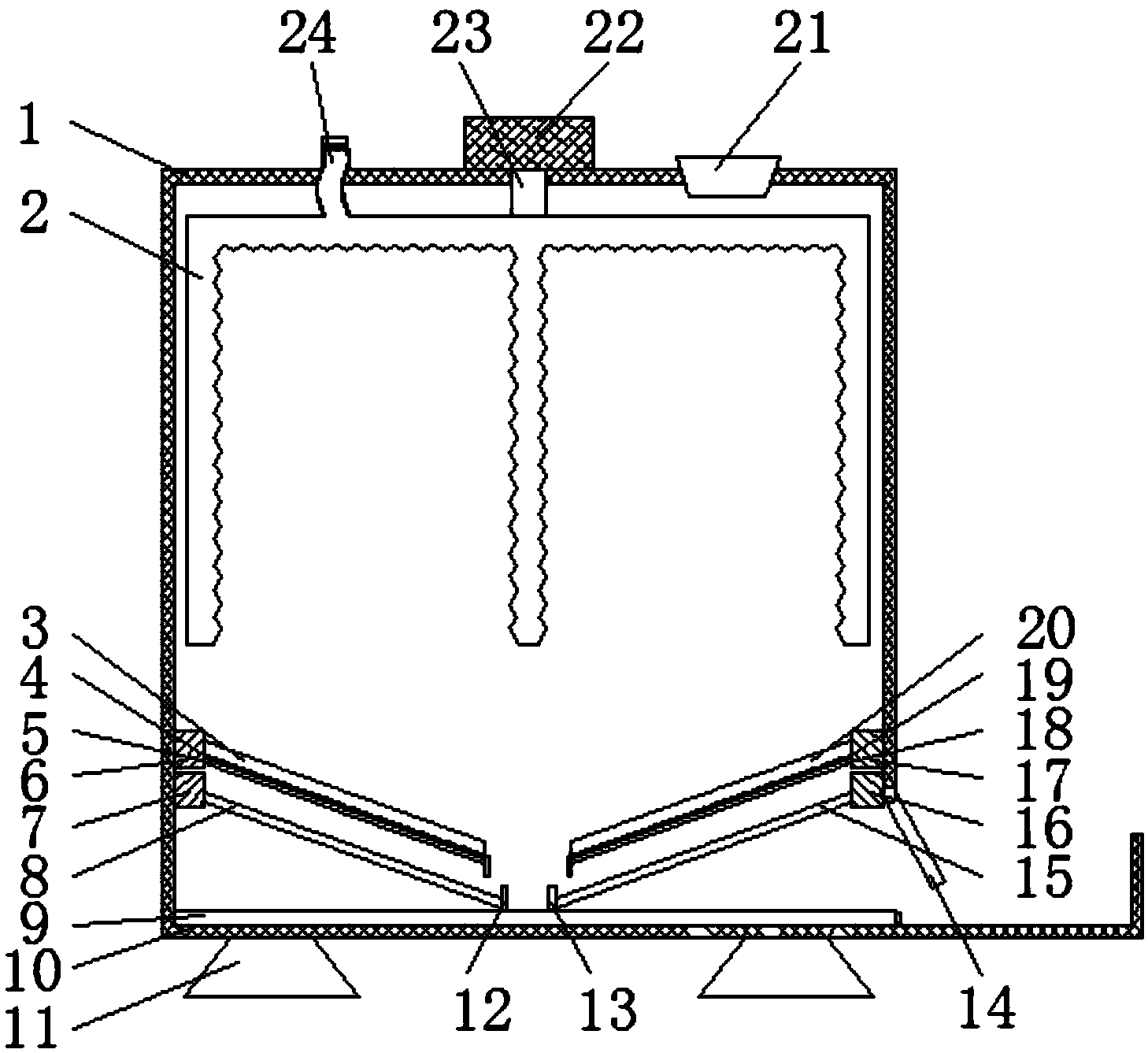

　　1.一種高效率污水沉淀裝置，包括沉降箱殼體(1)和藥液放置器(2)，其特征在于，所述沉降箱殼體(1)的底部四個拐角處均設置有底座(11)，所述沉降箱殼體(1)的頂部設置有雙向電機(22)，所述雙向電機(22)通過轉軸(23)與藥液放置器(2)連接，所述沉降箱殼體(1)的頂部開設有進水口(21)，所述藥液放置器(2)的頂部連接有進藥管(24)，所述進藥管(24)通過螺旋孔與進藥管蓋(25)旋合連接，所述沉降箱殼體(1)的內部一側設置有第一XTL100電動伸縮桿(6)，所述第一XTL100電動伸縮桿(6)的一側固定有第一滑動斜板(3)，所述第一滑動斜板(3)的底部通過第一滑動凹槽(4)與第一固定斜板(5)連接，所述沉降箱殼體(1)的內部位于第一XTL100電動伸縮桿(6)的下方設置有第二XTL100電動伸縮桿(7)，所述第二XTL100電動伸縮桿(7)的一側固定有第一推桿(8)，所述第一推桿(8)的一側固定有第一推板(12)，所述沉降箱殼體(1)的內部另一側設置有與第一XTL100電動伸縮桿(6)相對稱的第三XTL100電動伸縮桿(16)，所述第三XTL100電動伸縮桿(16)的一側固定有第二滑動斜板(20)，所述第二滑動斜板(20)的底部通過第三滑動凹槽(19)與第二固定斜板(18)連接，所述沉降箱殼體(1)的內部位于第三XTL100電動伸縮桿(16)的下方設置有第四XTL100電動伸縮桿(17)，所述第四XTL100電動伸縮桿(17)的一側固定有第二推桿(15)，所述第二推桿(15)的一側固定有第二推板(13)，所述沉降箱殼體(1)的一側通過鉸鏈與蓋板(14)連接，所述沉降箱殼體(1)的內部底端位置處通過第二滑動凹槽(10)與滑板(9)連接。

　　2.根據權利要求1所述的一種高效率污水沉淀裝置，其特征在于，所述藥液放置器(2)上等距開設有多個圓形通孔。

　　3.根據權利要求1所述的一種高效率污水沉淀裝置，其特征在于，所述滑板(9)的一側設置有用于拉動滑板(9)的拉手。

　　4.根據權利要求1所述的一種高效率污水沉淀裝置，其特征在于，所述沉降箱殼體(1)的豎直中線與轉軸(23)的豎直中線位于同一直線上。

　　5.根據權利要求1所述的一種高效率污水沉淀裝置，其特征在于，所述第一推桿(8)與第二推桿(15)關于沉降箱殼體(1)的豎直中線對稱。

　　說明書

　　一種高效率污水沉淀裝置

　　技術領域

　　本發明涉及沉降箱技術領域，尤其涉及一種高效率污水沉淀裝置。

　　背景技術

　　污水，通常指受一定污染。來自生活和生產的排出水，污水主要有生活污水、工業廢水和初期雨水，污水的主要污染物有病原體污染物、耗氧污染物、植物營養物和有毒污染物等，污水在處理過程中需要對污水中的重金屬進行沉降，所以需要用到一種污水沉降箱。

　　然而現有的污水沉降箱在使用上仍存在一定的不足之處，使用時，污水沉降箱內部的藥液散布不均勻，藥液不能充分利用，導致部分污水中的重金屬得不到很好的沉降效果，且重金屬沉降于沉降箱底部后，不易從沉降箱的內部清理出來。

　　發明內容

　　本發明的目的是為了解決現有技術中存在的缺點，而提出的一種高效率污水沉淀裝置。

　　為了實現上述目的，本發明采用了如下技術方案：一種高效率污水沉淀裝置，包括沉降箱殼體和藥液放置器，所述沉降箱殼體的底部四個拐角處均設置有底座，所述沉降箱殼體的頂部設置有雙向電機，所述雙向電機通過轉軸與藥液放置器連接，所述沉降箱殼體的頂部開設有進水口，所述藥液放置器的頂部連接有進藥管，所述進藥管通過螺旋孔與進藥管蓋旋合連接，所述沉降箱殼體的內部一側設置有第一XTL100電動伸縮桿，所述第一XTL100電動伸縮桿的一側固定有第一滑動斜板，所述第一滑動斜板的底部通過第一滑動凹槽與第一固定斜板連接，所述沉降箱殼體的內部位于第一XTL100電動伸縮桿的下方設置有第二XTL100電動伸縮桿，所述第二XTL100電動伸縮桿的一側固定有第一推桿，所述第一推桿的一側固定有第一推板，所述沉降箱殼體的內部另一側設置有與第一XTL100電動伸縮桿相對稱的第三XTL100電動伸縮桿，所述第三XTL100電動伸縮桿的一側固定有第二滑動斜板，所述第二滑動斜板的底部通過第三滑動凹槽與第二固定斜板連接，所述沉降箱殼體的內部位于第三XTL100電動伸縮桿的下方設置有第四XTL100電動伸縮桿，所述第四XTL100電動伸縮桿的一側固定有第二推桿，所述第二推桿的一側固定有第二推板，所述沉降箱殼體的一側通過鉸鏈與蓋板連接，所述沉降箱殼體的內部底端位置處通過第二滑動凹槽與滑板連接。

　　作為上述技術方案的進一步描述：

　　所述藥液放置器上等距開設有多個圓形通孔。

　　作為上述技術方案的進一步描述：

　　所述滑板的一側設置有用于拉動滑板的拉手。

　　作為上述技術方案的進一步描述：

　　所述沉降箱殼體的豎直中線與轉軸的豎直中線位于同一直線上。

　　作為上述技術方案的進一步描述：

　　所述第一推桿與第二推桿關于沉降箱殼體的豎直中線對稱。

　　本發明中，首先，沉降箱的內部設置有與沉降箱內部相貼合的藥液放置器，電機帶動轉軸轉動，進而轉軸帶動藥液放置器轉動，可使得藥液與污水充分接觸，保證污水中的重金屬能最大的得到沉降，藥液放置器的表面設計為鋸齒結構，增大藥液放置器與污水的接觸面積，從而使得藥液能盡快與污水接觸，提高了污水沉降的效率，且進水口開設在藥液放置器的上方，污水進入沉降箱的過程中，藥液放置器可起到一定的緩沖作用，避免新進入的污水又重新將重金屬帶起，保證了沉降的質量，其次，沉降箱的內部兩側分別通過XTL100電動伸縮桿連接有滑動斜板，可加快重金屬沉降的速度，提高重金屬沉降的效率，最后沉降箱的內部兩側分別通過XTL100電動伸縮桿連接有推桿，當重金屬從兩滑動斜板的中心位置處聚集時，利用推桿將重金屬分散與滑板上，當沉降工作結束后，將滑板拉出，進行重金屬的清理，方便的后期的清理工作，為使用者提供了便利。
