申請日2017.09.29

　　公開(公告)日2017.12.15

　　IPC分類號C02F11/12; C02F1/52; C02F9/04

　　摘要

　　本發明公開一種污泥回收處理系統，其特征在于，包括預沉池和與預沉池連接的澄清池，澄清池的上清液輸送至污水處理系統，所述的預沉池和澄清池中的污泥通過污泥輸送路徑連接至污泥池，所述的污泥池通過污泥泵連接至污泥干化裝置制得污泥餅。本發明所述的污泥回收處理系統將處理污水時產生的污泥進行脫水干化處理得到污泥餅，將污泥餅回收與混勻礦配加處理，無需使用車輛的轉運污泥，降低運輸成本，提高污泥處理效率，提高能源利用效率，降低資源浪費，降低排放，有效保護環境。

　　權利要求書

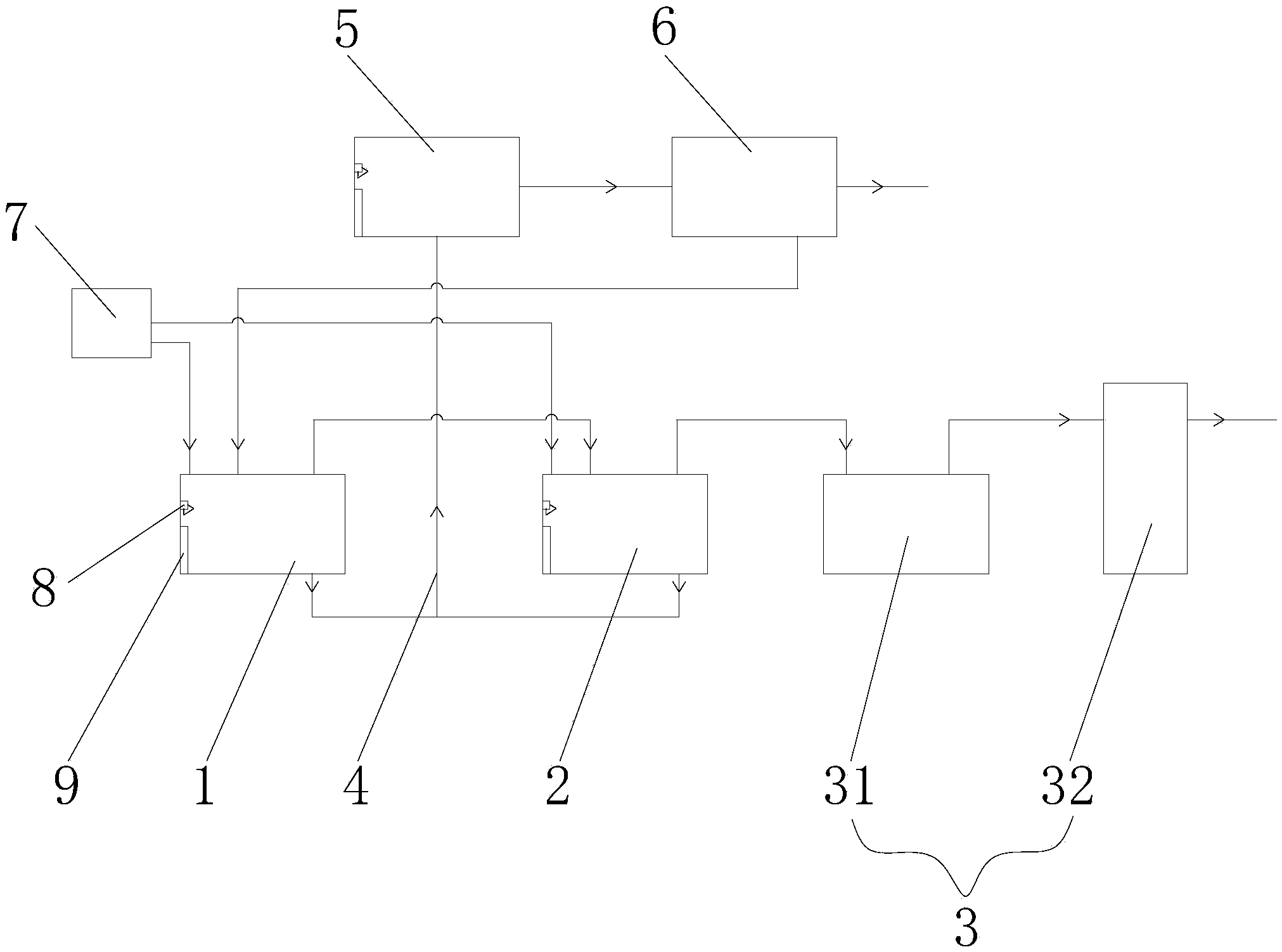

　　1.一種污泥回收處理系統，其特征在于，包括預沉池(1)和與預沉池(1)連接的澄清池(2)，澄清池(2)的上清液輸送至污水處理系統(3)，所述的預沉池(1)和澄清池(2)中的污泥通過污泥輸送路徑(4)連接至污泥池(5)，所述的污泥池(5)通過污泥泵連接至污泥干化裝置(6)制得污泥餅。

　　2.根據權利要求1所述的污泥回收處理系統，其特征在于，所述的污泥輸送路徑(4)包括連接在污泥池(5)與預沉池(1)、澄清池(2)之間的輸送溝槽。

　　3.根據權利要求2所述的污泥回收處理系統，其特征在于，所述的污泥輸送路徑(4)還包括設置在輸送溝槽中的螺旋輸送機構。

　　4.根據權利要求1所述的污泥回收處理系統，其特征在于，所述的污泥干化裝置(6)得到的濾水返回輸送至預沉池(1)。

　　5.根據權利要求4所述的污泥回收處理系統，其特征在于，所述的污泥干化裝置(6)為帶式壓濾脫水機。

　　6.根據權利要求1所述的污泥回收處理系統，其特征在于，所述的污水處理系統(3)包括濾池(31)。

　　7.根據權利要求6所述的污泥回收處理系統，其特征在于，所述的污水處理系統(3)還包括處理濾池(31)過濾液的反滲透過濾裝置(32)。

　　8.根據權利要求1所述的污泥回收處理系統，其特征在于，還包括向預沉池(1)添加助凝劑、向澄清池(2)添加混凝劑的加藥系統(7)。

　　9.根據權利要求1所述的污泥回收處理系統，其特征在于，還包括設置在預沉池(1)、澄清池(2)和污泥池(5)中的沖洗系統(8)。

　　10.根據權利要求1所述的污泥回收處理系統，其特征在于，所述的預沉池(1)、澄清池(2)和污泥池(5)中還設置了刮泥板(9)。

　　說明書

　　一種污泥回收處理系統

　　技術領域

　　本發明涉及污水處理技術領域，尤其涉及一種污泥回收處理系統。

　　背景技術

　　污泥是影響污水達標的重要原因之一，一直以來污泥的處理都是污水處理工程中必不可少的組成部分�，F代大工業生產中，來自化工、制藥、金屬酸堿洗、電鍍、冶金等各種化學溶液的污水中，里面含有各種金屬離子或分子，在長期生產過程中會產生其它金屬鹽和化合物，如果將帶有細顆粒的廢液直接排放掉，不僅浪費了資源，而且也會對環境造成污染。目前冶金行業生產中產生的污水在處理后得到的污泥通常是采用填埋的處理方式，需要將污泥撈出收集，然后通過運輸工具運送到指定的掩埋場所進行填埋，運輸過程耗費大量能源，也大大浪費了污泥中殘留的資源，同時對環境造成極大的污染。

　　發明內容

　　本發明所要解決的技術問題和提出的技術任務是對現有技術進行改進，提供一種污泥回收處理系統，解決目前技術中傳統的污泥處理方式耗費能源，浪費了污泥中殘留的資源，污染嚴重的問題。

　　為解決以上技術問題，本發明的技術方案是：

　　一種污泥回收處理系統，其特征在于，包括預沉池和與預沉池連接的澄清池，澄清池的上清液輸送至污水處理系統，所述的預沉池和澄清池中的污泥通過污泥輸送路徑連接至污泥池，所述的污泥池通過污泥泵連接至污泥干化裝置制得污泥餅。本發明所述的污泥回收處理系統將預沉池和澄清池處理污水時產生的污泥進行脫水干化處理得到污泥餅，污泥餅中含有大量的金屬礦物成分，將污泥餅回收與混勻礦配加處理，提高能源利用效率，降低資源浪費，降低排放，有效保護環境。

　　進一步的，所述的污泥輸送路徑包括連接在污泥池與預沉池、澄清池之間的輸送溝槽，通過輸送溝槽來輸送絮凝得到的污泥，無需使用車輛的轉運污泥，降低運輸成本，提高污泥處理效率。

　　進一步的，所述的污泥輸送路徑還包括設置在輸送溝槽中的螺旋輸送機構，絮凝得到污泥粘度高，流動不暢，利用螺旋輸送機構有效的推動輸送污泥，避免污泥堆積堵塞在輸送溝槽中，保障污泥回收處理系統持續穩定的工作。

　　進一步的，所述的污泥干化裝置得到的濾水返回輸送至預沉池，污泥干化裝置得到的濾水仍然含有較多的雜質，將濾水返回到預沉池再次進行沉降，有效提高污泥得率，提高污水凈化效率，降低排放污染。

　　進一步的，所述的污泥干化裝置為帶式壓濾脫水機，帶式壓濾脫水機受污泥負荷波動的影響小，具有出泥含水率較低且工作穩定啟耗少、管理控制相對簡單。

　　進一步的，所述的污水處理系統包括濾池，有效過濾掉污水中不能絮凝沉降的雜質，提高水的潔凈度。

　　進一步的，所述的污水處理系統還包括處理濾池過濾液的反滲透過濾裝置，有效地去除水中的溶解鹽類、膠體、微生物、有機物等，提高水質的潔凈度，得到的凈水可重新利用到生產中，降低生產成本。

　　進一步的，還包括向預沉池添加助凝劑、向澄清池添加混凝劑的加藥系統，助凝劑、混凝劑和污泥混合促進污泥的絮凝抱團，提高沉降效果。

　　進一步的，還包括設置在預沉池、澄清池和污泥池中的沖洗系統，當停止污泥處理后有剩余的污泥殘留在預沉池、澄清池和污泥池內損傷設備、造成堵塞，利用沖洗系統對其進行有效清洗，保障系統使用壽命。

　　進一步的，所述的預沉池、澄清池和污泥池中還設置了刮泥板，污泥容易結垢，沖洗干凈困難，利用刮泥板提高清洗效果。

　　與現有技術相比，本發明優點在于：

　　本發明所述的污泥回收處理系統將處理污水時產生的污泥進行脫水干化處理得到污泥餅，將污泥餅回收與混勻礦配加處理，無需使用車輛的轉運污泥，降低運輸成本，提高污泥處理效率，提高能源利用效率，降低資源浪費，降低排放，有效保護環境。
