申請日2017.09.30

　　公開(公告)日2018.02.16

　　IPC分類號B01D21/02; B01D21/24; B01D21/34

　　摘要

　　本發明公開了一種在線雨水處理設備。該在線雨水處理設備包括雨水處理池，雨水處理池內設置有用于將雨水中的顆粒物分離出來的沉淀裝置，還設置有沖洗裝置，沖洗裝置用于在雨水處理池內的雨水排出之后對雨水處理池的底部進行沖洗。該在線雨水處理設備，能夠?qū)㈦s質和泥沙與雨水分離，同時避免池底發生雜質和泥沙淤積。

　　權利要求書

　　1.一種在線雨水處理設備，其特征在于，包括雨水處理池(1)，所述雨水處理池(1)內設置有用于將雨水中的顆粒物分離出來的沉淀裝置(2)，還設置有沖洗裝置，所述沖洗裝置用于在所述雨水處理池(1)內的雨水排出之后對所述雨水處理池(1)的底部進行沖洗。

　　2.根據權利要求1所述的在線雨水處理設備，其特征在于，還包括排水池(3)，所述排水池(3)和所述雨水處理池(1)之間通過溢水墻(4)隔開。

　　3.根據權利要求1所述的在線雨水處理設備，其特征在于，還包括行洪廊道(5)，用于將雨水排放至所述雨水處理池(1)進行處理。

　　4.根據權利要求1所述的在線雨水處理設備，其特征在于，所述雨水處理池(1)底部設置有集水坑(6)，所述集水坑(6)內設置有用于將所述集水坑(6)內的污水排出的潛污泵(7)。

　　5.根據權利要求1所述的在線雨水處理設備，其特征在于，所述雨水處理池(1)內還設置有監測所述雨水處理池(1)水位的液位計。

　　6.根據權利要求1至5中任一項所述的在線雨水處理設備，其特征在于，所述沖洗裝置包括設置在所述雨水處理池(1)的上方的水力沖洗翻斗(8)，所述水力沖洗翻斗(8)用于在翻斗內水位到達預設水位后翻轉，以使翻斗內水流沖擊所述雨水處理池(1)底部。

　　7.根據權利要求1至5中任一項所述的在線雨水處理設備，其特征在于，所述沖洗裝置包括擋水板(9)，所述擋水板(9)與所述雨水處理池(1)的側壁之間形成儲水池(12)，所述擋水板(9)上設置有可打開或關閉的沖水口(10)，所述沖水口(10)處設置有門板，門板可選擇地打開或者關閉所述沖水口(10);所述儲水池(12)底部沿著靠近所述沖水口(10)的方向高度遞減的墊臺(11);優選地，所述墊臺(11)的最低高度高于所述沖水口(10)的底部高度。

　　8.根據權利要求1至5中任一項所述的在線雨水處理設備，其特征在于，所述沖洗裝置包括設置在所述雨水處理池(1)底部的噴射器(14);

　　優選地，噴射器(14)包括：動力泵，設置于集水坑(6)內，用于將集水坑(6)內的雨水輸送到噴射管中，進而噴射到雨水處理池(1)的底面上對其進行沖洗;以及旋轉驅動器，用于驅動噴射管在噴射的同時在雨水處理池(1)內旋轉。

　　9.根據權利要求1至5中任一項所述的在線雨水處理設備，其特征在于，所述沖洗裝置包括設置在所述集水坑(6)內的水泵(13)，所述水泵(13)的輸出端連接有高壓沖洗管(16)，所述高壓沖洗管(16)上設置有自旋轉高壓水槍(15)或若干個通孔形成高壓噴口，所述高壓沖洗管(16)設置在所述雨水處理池(1)底部，并沿所述雨水處理池(1)的底部延伸;

　　優選地，自旋轉高壓水槍(15)任意地分布在高壓沖洗管(16)上;例如可以是若干個自旋轉高壓水槍(15)設置在高壓沖洗管(16)的上方，在水平面內進行旋轉噴射;優選自旋轉高壓水槍(15)具有相對的兩個出水噴口;

　　優選地，若干個所述通孔可以設置在高壓沖洗管(16)的下方;或者若干個通孔也可以分為兩排，分別對稱地設置在高壓沖洗管(16)的左側下方和右側下方。

　　10.根據權利要求1至5中任一項所述的在線雨水處理設備，其特征在于，所述沖洗裝置包括設置在所述雨水處理池(1)內的下開式堰門(17)，所述下開式堰門(17)與所述雨水處理池(1)的側壁之間圍成儲水池(12)。

　　說明書

　　在線雨水處理設備

　　技術領域

　　本發明涉及給排水系統技術領域，具體涉及一種在線雨水處理設備。

　　背景技術

　　城市在受雨時，往往會增加徑流量，雨水和污水常常會匯合，增加城市排水管網和污水管網的負擔，尤其是在降雨初期，形成的初雨含有大量的污染物，若初雨直接排放到天然水體，會對水體環境造成嚴重的污染，因此需要增設初雨調蓄池等設施對不同水質的雨水進行調節處理。在我國城市排水系統中，初雨調蓄池的應用越來越廣泛，其中一種初雨調蓄池為在線雨水調蓄池。

　　設置在線雨水調蓄池的目的是將大部分中后期雨水邊處理邊排放。但是中后期雨水中還是存在很多泥沙、雜質等固體顆粒物，這些雜質和泥沙如果隨雨水直接排河，對河水會造成污染。因此需要在池內將這些雜質和泥沙與雨水進行分離，同時分離出來的雜質和泥沙在池底部長期積累也會造成池底淤積，還會產生惡臭氣體。

　　發明內容

　　本發明旨在提供一種在線雨水處理設備，能夠?qū)㈦s質和泥沙與雨水分離，同時避免池底發生雜質和泥沙淤積。

　　為了實現上述目的，根據本發明的一個方面，提供了一種在線雨水處理設備，包括雨水處理池，雨水處理池內設置有用于將雨水中的顆粒物分離出來的沉淀裝置，還設置有沖洗裝置，沖洗裝置用于在雨水處理池內的雨水排出之后對雨水處理池的底部進行沖洗。

　　優選地，所述在線雨水處理設備還包括排水池，排水池和雨水處理池之間通過溢水墻隔開。

　　優選地，所述在線雨水處理設備還包括行洪廊道，用于將雨水排放至所述雨水處理池進行處理。

　　優選地，所述在線雨水處理設備雨水處理池底部設置有集水坑，所述集水坑內設置有用于將其內的污水排出的潛污泵。

　　優選地，雨水處理池內還設置有監測所述雨水處理池水位的液位計。

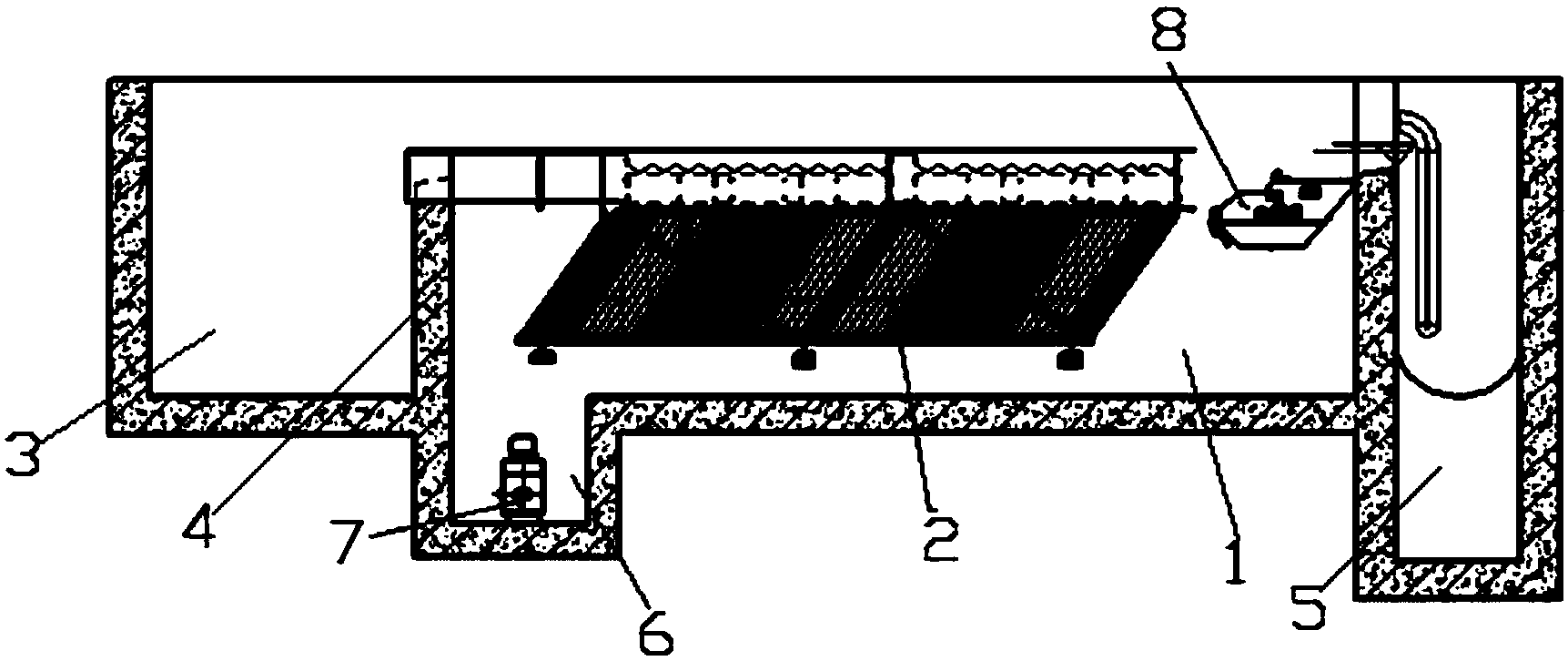

　　優選地，所述沖洗裝置包括設置在所述雨水處理池上方的水力沖洗翻斗，所述水力沖洗翻斗用于在翻斗內水位到達預設水位后翻轉，以使翻斗內水流沖擊所述雨水處理池底部。

　　優選地，所述沖洗裝置包括擋水板，所述擋水板與所述雨水處理池的側壁之間形成儲水池，所述擋水板上設置有可打開或關閉的沖水口，所述沖水口處設置有門板，門板可選擇地打開或者關閉所述沖水口;所述儲水池底部沿著靠近所述沖水口的方向高度遞減的墊臺;優選地，所述墊臺的最低高度高于所述沖水口的底部高度。

　　優選地，所述沖洗裝置包括設置在所述雨水處理池底部的噴射器。

　　優選地，噴射器包括：動力泵，設置于集水坑內，用于將集水坑內的雨水輸送到噴射管中，進而噴射到雨水處理池的底面上對其進行沖洗;以及旋轉驅動器，用于驅動噴射管在噴射的同時在雨水處理池內旋轉。

　　優選地，所述沖洗裝置包括設置在所述集水坑內的水泵，所述水泵的輸出端連接有高壓沖洗管，所述高壓沖洗管上設置有自旋轉高壓水槍或若干個通孔形成高壓噴口，所述高壓沖洗管設置在所述雨水處理池底部，并沿所述雨水處理池的底部延伸。

　　優選地，自旋轉高壓水槍任意地分布在高壓沖洗管上;例如可以是若干個自旋轉高壓水槍設置在高壓沖洗管的上方，在水平面內進行旋轉噴射;優選自旋轉高壓水槍具有相對的兩個出水噴口。

　　優選地，若干個通孔可以設置在高壓沖洗管的下方;或者若干個通孔也可以分為兩排，分別對稱地設置在高壓沖洗管的左側下方和右側下方。

　　優選地，所述沖洗裝置包括設置在所述雨水處理池內的下開式堰門，所述下開式堰門與所述雨水處理池的側壁之間圍成儲水池。

　　本發明的有益效果：

　　1)在線雨水處理設備能將雨水中絕大部分的顆粒物分離出來，使排到自然水體的水是比較干凈的雨水;

　　2)沖洗裝置能對池底部進行沖洗，防止池底淤積并防止惡臭氣體的產生;

　　3)雨水處理池與排水池之間設置有溢流墻，當在線雨水來不及處理時可直接溢流，不影響行洪。
