申請日2017.09.30

　　公開(公告)日2018.02.16

　　IPC分類號A01K63/00; A01K63/06; A01K63/04; C02F1/32

　　摘要

　　本發明公開了一種基于物聯網的攪動排污水產品飼養裝置，包括柜體和穩定底座，所述柜體的頂部設有操作臺，所述柜體的內部設有儲液室，所述儲液室的內部設有消毒箱，所述消毒箱的內部設有微型水泵，所述微型水泵通過水管連接至所述操作臺的上側，所述水管終端連接噴頭，所述儲液室的頂部設有加熱室，所述加熱室的內部設有加熱阻絲，所述加熱室的頂部設有儲物室，所述儲液室的右側設有制冷室，所述制冷室的內部設有微型制冷機，所述制冷室的頂部設有風冷室，所述風冷室的內部設有風扇，所述風冷室的頂部設有消毒室，所述消毒室的內部設有消毒燈，所述柜體的底部連接穩定底座。該種設備功能性較強，便于使用，結構簡單，易于實現。

　　權利要求書

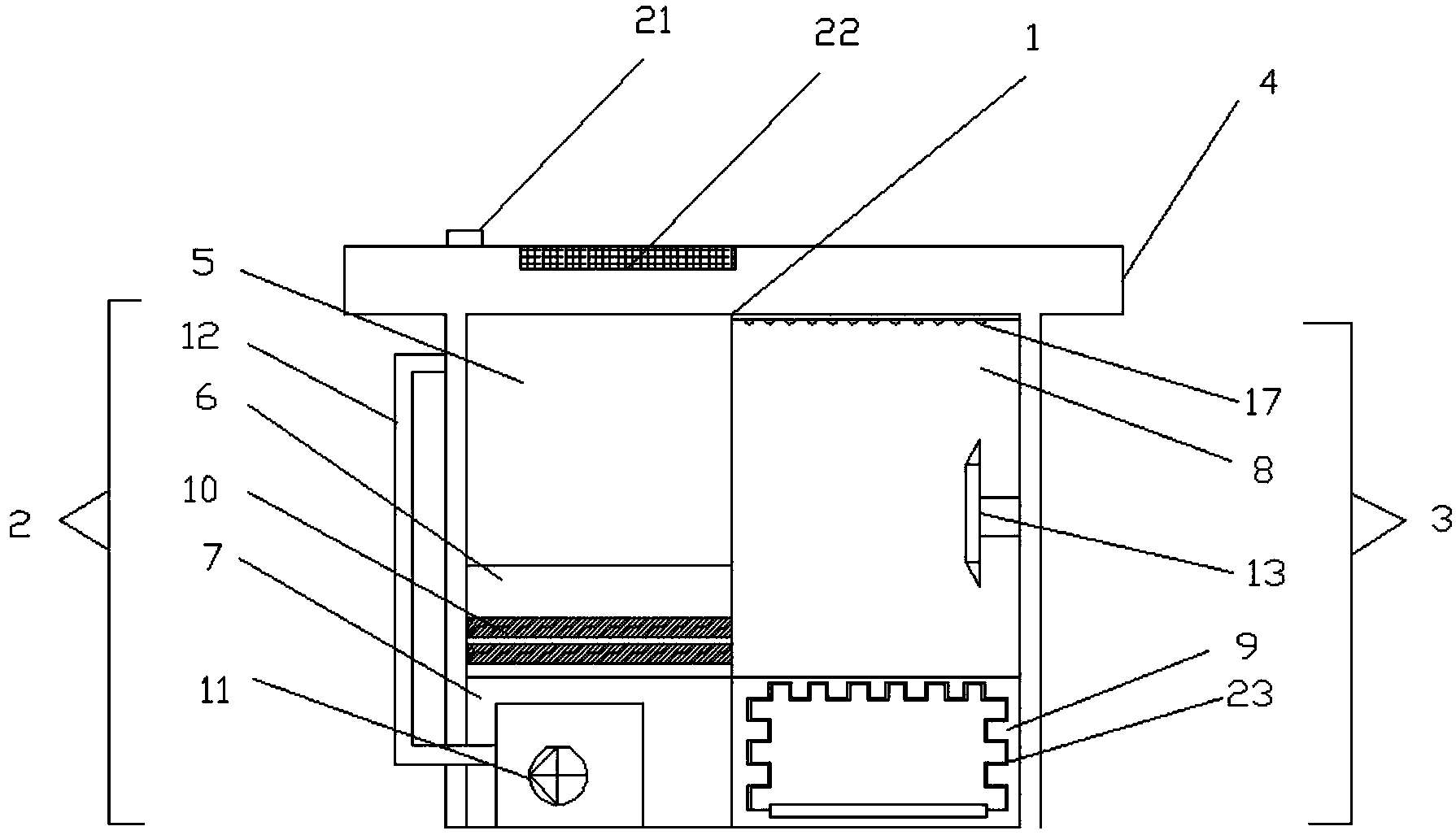

　　1.一種基于物聯網的攪動排污水產品飼養裝置，包括柜體(1)、喜熱水產品飼養組件(2)和喜冷水產品組件(3)，其特征在于：所述柜體(1)的頂部設有頂蓋(4)，所述頂蓋(4)上設有物聯網芯片(22)，所述柜體(1)的下側設有喜熱水產品飼養組件(2)，所述喜熱水產品飼養組件(2)的右側設有所述喜冷水產品組件(3);

　　所述喜熱水產品飼養組件(3)包括儲液室(5)、加熱室(6)和鼓氣室(7)，所述儲液室(5)的底部設有加熱室(6)，所述加熱室(6)的底部設有鼓氣室(7);

　　所述喜冷水產品組件(3)包括攪拌儲液室(8)和冷凝室(9)，所述攪拌儲液室(8)的底部設有冷凝室(9)，所述冷凝室(9)的內部設有冷凝器(23)。

　　2.根據權利要求1所述的一種基于物聯網的攪動排污水產品飼養裝置，其特征在于：所述加熱室(6)的內部設有加熱電阻(10)，所述加熱電阻(10)設為可向儲液室(5)提供加熱。

　　3.根據權利要求1所述的一種基于物聯網的攪動排污水產品飼養裝置，其特征在于：所述鼓氣室(7)的內部設有鼓風機(11)，所述鼓風機(11)連接氣管(12)，所述氣管(12)連通至儲液室(5)，所述鼓風機(11)設為可向儲液室(5)內部注入氧氣。

　　4.根據權利要求1所述的一種基于物聯網的攪動排污水產品飼養裝置，其特征在于：所述攪拌儲液室(8)的內部設有攪拌組件(13)，所述攪拌組件(13)包括橫臂(14)、電機(15)和攪拌扇葉(16)，所述橫臂(14)上設有攪拌扇葉(16)，所述電機(15)轉動連接所述攪拌扇葉(16)。

　　5.根據權利要求1所述的一種基于物聯網的攪動排污水產品飼養裝置，其特征在于：所述攪拌儲液室(8)的頂部設有4-12個紫外線消毒燈(17)。

　　6.根據權利要求1所述的一種基于物聯網的攪動排污水產品飼養裝置，其特征在于：所述物聯網芯片(22)包括中央控制模塊(18)、指令接受模塊(19)和信息傳送模塊(20)，所述中央控制模塊(18)與所述指令接受模塊(19)和信息傳送模塊(20)電路連通。

　　7.根據權利要求1所述的一種基于物聯網的攪動排污水產品飼養裝置，其特征在于：所述頂蓋(4)的左上側設有控制開關(21)，所述控制開關(21)設為總電源開關。

　　說明書

　　一種基于物聯網的攪動排污水產品飼養裝置

　　技術領域

　　本發明涉及物聯網技術領域，具體為一種基于物聯網的攪動排污水產品飼養裝置。

　　背景技術

　　水產養殖箱是一種專用于水產養殖的裝置，廣泛應用于水產公司和工廠等場所，也可用于家用進行觀賞魚養殖，而基于物聯網的水產養殖箱則是通過物聯網進行集中觀測，從而更有利于大面積養殖的裝置;現有的基于物聯網的水產養殖箱單單只適合養一種類型的水產品，然而水產品多數按熱帶和寒帶分類，傳統的多數只適合飼養熱帶的水產品，功能性較差。

　　以上這些這些問題就需要對傳統設備進行改進，那么如何設計出一種基于物聯網的攪動排污水產品飼養裝置，這成為我們需要解決的問題。

　　發明內容

　　本發明的目的在于提供一種基于物聯網的攪動排污水產品飼養裝置，解決了背景技術中所提出的問題。

　　為解決上述的問題，本發明提供如下技術方案：一種基于物聯網的攪動排污水產品飼養裝置，包括柜體、喜熱水產品飼養組件和喜冷水產品組件，所述柜體的頂部設有頂蓋，所述頂蓋上設有物聯網芯片，所述柜體的下側設有喜熱水產品飼養組件，所述喜熱水產品飼養組件的右側設有所述喜冷水產品組件;

　　所述喜熱水產品飼養組件包括儲液室、加熱室和鼓氣室，所述儲液室的底部設有加熱室，所述加熱室的底部設有鼓氣室;

　　所述喜冷水產品組件包括攪拌儲液室和冷凝室，所述攪拌儲液室的底部設有冷凝室，所述冷凝室的內部設有冷凝器。

　　優選的，所述加熱室的內部設有加熱電阻，所述加熱電阻設為可向儲液室提供加熱。

　　優選的，所述鼓氣室的內部設有鼓風機，所述鼓風機連接氣管，所述氣管連通至儲液室，所述鼓風機設為可向儲液室內部注入氧氣。

　　優選的，所述攪拌儲液室的內部設有攪拌組件，所述攪拌組件包括橫臂、電機和攪拌扇葉，所述橫臂上設有攪拌扇葉，所述電機轉動連接所述攪拌扇葉。

　　優選的，所述攪拌儲液室的頂部設有4-12個紫外線消毒燈。

　　優選的，所述物聯網芯片包括中央控制模塊、指令接受模塊和信息傳送模塊，所述中央控制模塊與所述指令接受模塊和信息傳送模塊電路連通。

　　優選的，所述頂蓋的左上側設有控制開關，所述控制開關設為總電源開關。

　　與現有技術相比，本發明的有益效果如下：

　　1.本發明設計的柜體，按熱寒帶水產品進行分類飼養，加強了飼養產品的種類整體功能性較強，成本較低，具備推廣價值。

　　2.本發明設計了加熱室，可以利用加熱室內部的加熱電阻向儲液箱進行加熱，同時鼓風機可以保證儲液室內部的水分的含氧量。

　　3.本發明設計了攪拌儲液室，在攪拌儲液室的內部設計了攪拌組件，利用攪拌組件可以對加強水分的流動，同時添加了紫外線消毒燈能對水進行消毒，設計簡單，功能性強。
