申請日2017.09.30

　　公開(公告)日2018.01.26

　　IPC分類號E03F1/00; E03F3/02; E03F5/10; E03F5/14

　　摘要

　　本發明提供一種道路雨水處理系統，包括市政雨水干管和雨水處理單元，所述市政雨水干管與自然水體相連，分流井設置在市政雨水干管上，當分流井為槽式時，不設置截流裝置;分流井進水口位置處為分流井前側，分流井第一出水口位置處為分流井后側;分流井的進水口與分流井前側的市政雨水干管連通，分流井的第一出水口與分流井后側的市政雨水干管連通，截流裝置設置在分流井的第一出水口處;分流井的第二出水口處設置流量控制裝置，流量控制裝置的另一端與第一過濾裝置、調蓄設施依次相連，調蓄設施的出水口與污水管道連通。本發明提供的系統能充分凈化水體，保證了排入自然水體的水質安全。

　　權利要求書

　　1.一種道路雨水處理系統，其特征在于，所述系統包括市政雨水干管和雨水處理單元，所述市政雨水干管與自然水體相連，

　　所述雨水處理單元包括分流井、截流裝置、流量控制裝置、第一過濾裝置、調蓄設施，所述分流井設置在所述市政雨水干管上，當所述分流井為槽式時，不設置截流裝置;

　　分流井進水口位置處為分流井前側，分流井第一出水口位置處為分流井后側;

　　所述分流井的進水口與所述分流井前側的所述市政雨水干管連通，所述分流井的第一出水口與所述分流井后側的所述市政雨水干管連通，所述截流裝置設置在所述分流井的第一出水口處;所述分流井的第二出水口處設置流量控制裝置，所述流量控制裝置的另一端與第一過濾裝置、調蓄設施依次相連，所述調蓄設施的出水口與污水管道連通。

　　2.根據權利要求1所述的道路雨水處理系統，其特征在于，所述市政雨水干管布置如上所述的一個或多個雨水處理單元，當設置兩個以上的雨水處理單元時，其間隔距離相同或不同，具體視污染情況而定，例如，間隔距離的具體范圍為50-1000m。

　　3.根據權利要求1或2所述的道路雨水處理系統，其特征在于，所述分流井是槽式、堰式、槽堰式、下開式。

　　4.根據權利要求1-3任一項所述的道路雨水處理系統，其特征在于，所述截流裝置為在所述分流井的第一出水口處設置固定堰;或者，水利開關;

　　優選地，所述水利開關選自閥門、閘門、拍門或者堰門;優選為球閥、截流拍門、上開式閘門、旋轉堰門、水力翻轉堰門或下開式堰門。

　　5.根據權利要求1-4任一項所述的道路雨水處理系統，其特征在于，所述流量控制裝置選自閘門、堰門、浮球截流裝置、閘閥、蝶閥或球閥、水力旋流恒流裝置。

　　6.根據權利要求1-5任一項所述的道路雨水處理系統，其特征在于，所述第一過濾裝置選自顆粒分離器、水力旋流分離器、磁分離裝置、斜板沉淀裝置、斜管沉淀裝置、圓筒過濾器、介質過濾器、生物過濾器。

　　7.根據權利要求6所述的道路雨水處理系統，其特征在于，所述圓筒過濾器采用專利文獻CN105435508A中描述的圓筒過濾器，尤其是其說明書實施例及附圖中描述的圓筒過濾器。

　　8.根據權利要求1-7任一項所述的道路雨水處理系統，其特征在于，所述調蓄設施為調蓄池。

　　9.一種權利要求1-8任一項所述的道路雨水處理系統的控制方法，其特征在于，所述控制方法包括：

　　晴天時，設置在分流井的第一出水口處的截流裝置處于截流狀態，或所述分流井為槽式時，處于截流狀態;流量控制裝置處于開啟狀態;雨水干管錯接混接的生活污水經過流量控制裝置先進入第一過濾裝置，經第一過濾裝置處理后的生活污水再流入調蓄設施中進行存儲，待污水處理廠有能力處理污水時，調蓄設施中存儲的生活污水會經過污水管道流入污水處理廠進行處理;

　　降雨時，設置在分流井的第一出水口處的截流裝置處于截流狀態，或所述分流井為槽式時，處于截流狀態;流量控制裝置處于開啟狀態;雨水干管錯接混接的生活污水與經市政道路沿線的雨水口進入雨水干管的雨水形成的混合污水經過流量控制裝置先進入第一過濾裝置，經第一過濾裝置處理后的生活污水再流入調蓄設施中進行存儲，待天晴時，污水處理廠有能力處理污水時，調蓄設施中存儲的混合污水會經過污水管道流入污水處理廠進行處理;

　　降雨時，當調蓄設施內的水量達到最大儲水量時，關閉流量控制裝置，設置在分流井的第一出水口處的截流裝置處于開啟狀態，或所述分流井為槽式時，當所述混合污水在槽式分流井的液位高度大于槽的高度時，混合污水直接排入自然水體;

　　在調蓄設施中存儲的混合污水，待天晴時，污水處理廠有能力處理污水時，調蓄設施中存儲的混合污水會經過污水管道流入污水處理廠進行處理。

　　10.根據權利要求9所述的控制方法，其特征在于，當所述雨水干管上設置兩個以上分流井時，每個分流井對此分流井上游道路或者此分流井距上游一個分流井之間道路沿線的初雨進行處理并存儲在調蓄設施中，待污水處理廠有能力處理污水時，調蓄設施中存儲的混合污水會經過污水管道流入污水處理廠進行處理;

　　優選地，所述截流高度視調蓄設施的最大儲水量而定。

　　說明書

　　一種道路雨水處理系統與控制方法

　　技術領域

　　本發明涉及水處理技術領域，特別涉及一種道路雨水處理系統與控制方法。

　　背景技術

　　在市政道路下面都會有一個市政雨水干管，晴天和降雨時，道路沿線的晴天污水和初雨就會從市政道路旁的雨水口進入市政道路下的雨水干管，然后直接排到自然水體。

　　目前，進入雨水干管的水是沒有經過任何處理直接排到了自然水體，這勢必會對自然水體造成嚴重污染，例如，晴天時的錯接混接的生活污水會進入雨水干管排到自然水體，污染自然水體;含有大量污染物的初期雨水進入雨水干管不經過任何處理排到自然水體，也嚴重污染著自然水體。

　　因此，迫切需要一種對進入雨水干管的污水和/或雨水進行處理的系統。

　　發明內容

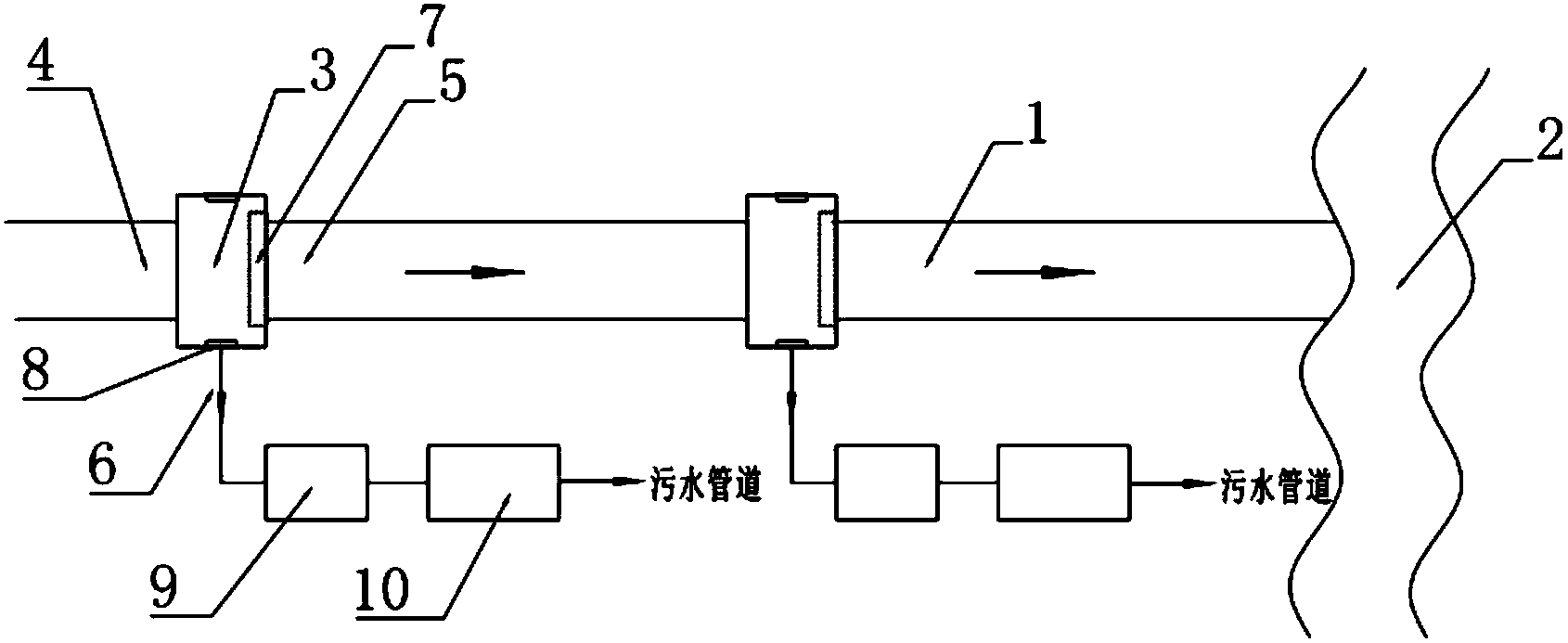

　　為解決上述問題，本發明提供一種道路雨水處理系統，所述系統包括市政雨水干管和雨水處理單元，所述市政雨水干管與自然水體相連，

　　所述雨水處理單元包括分流井、截流裝置、流量控制裝置、第一過濾裝置、調蓄設施，所述分流井設置在所述市政雨水干管上，當所述分流井為槽式時，不設置截流裝置;

　　分流井進水口位置處為分流井前側，分流井第一出水口位置處為分流井后側;

　　所述分流井的進水口與所述分流井前側的所述市政雨水干管連通，所述分流井的第一出水口與所述分流井后側的所述市政雨水干管連通，所述截流裝置設置在所述分流井的第一出水口處;所述分流井的第二出水口處設置流量控制裝置，所述流量控制裝置的另一端與第一過濾裝置、調蓄設施依次相連，所述調蓄設施的出水口與污水管道連通。

　　根據本發明，所述市政雨水干管布置如上所述的一個或多個雨水處理單元，當設置兩個以上的雨水處理單元時，其間隔距離相同或不同，具體視污染情況而定，例如，間隔距離的具體范圍為50-1000m。

　　根據本發明，所述分流井可以是槽式、堰式、槽堰式、下開式等。

　　根據本發明，所述截流裝置為在所述分流井的第一出水口處設置固定堰;或者，水利開關。

　　根據本發明，所述水利開關選自閥門、閘門、拍門或者堰門;優選為球閥、截流拍門、上開式閘門、旋轉堰門、水力翻轉堰門或下開式堰門。

　　本領域技術人員應該理解，所述流量控制裝置可以控制流量和介質的通斷。

　　優選地，所述流量控制裝置選自閘門、堰門、浮球截流裝置、閘閥、蝶閥或球閥、水力旋流恒流裝置。

　　根據本發明，所述第一過濾裝置選自顆粒分離器、水力旋流分離器、磁分離裝置、斜板沉淀裝置、斜管沉淀裝置、圓筒過濾器、介質過濾器、生物過濾器。

　　根據本發明，所述圓筒過濾器優選可采用專利文獻CN105435508A中描述的圓筒過濾器，尤其是其說明書實施例及附圖中描述的圓筒過濾器。

　　根據本發明，所述調蓄設施為調蓄池。

　　本領域技術人員應當理解，所述調蓄設施是具有存儲水體的一類設施。

　　本發明還提供一種上述道路雨水處理系統的控制方法，所述控制方法包括：

　　晴天時，設置在分流井的第一出水口處的截流裝置處于截流狀態，或所述分流井為槽式時，處于截流狀態;流量控制裝置處于開啟狀態;雨水干管錯接混接的生活污水經過流量控制裝置先進入第一過濾裝置，經第一過濾裝置處理后的生活污水再流入調蓄設施中進行存儲，待污水處理廠有能力處理污水時，調蓄設施中存儲的生活污水會經過污水管道流入污水處理廠進行處理;

　　降雨時，設置在分流井的第一出水口處的截流裝置處于截流狀態，或所述分流井為槽式時，處于截流狀態;流量控制裝置處于開啟狀態;雨水干管錯接混接的生活污水與經市政道路沿線的雨水口進入雨水干管的雨水形成的混合污水經過流量控制裝置先進入第一過濾裝置，經第一過濾裝置處理后的生活污水再流入調蓄設施中進行存儲，待天晴時，污水處理廠有能力處理污水時，調蓄設施中存儲的混合污水會經過污水管道流入污水處理廠進行處理;

　　降雨時，當調蓄設施內的水量達到最大儲水量時，關閉流量控制裝置，設置在分流井的第一出水口處的截流裝置處于開啟狀態，或所述分流井為槽式時，當所述混合污水在槽式分流井的液位高度大于槽的高度時，混合污水直接排入自然水體;

　　在調蓄設施中存儲的混合污水，待天晴時，污水處理廠有能力處理污水時，調蓄設施中存儲的混合污水會經過污水管道流入污水處理廠進行處理。

　　根據本發明，當所述雨水干管上設置兩個以上分流井時，每個分流井對此分流井上游道路或者此分流井距上游一個分流井之間道路沿線的初雨進行處理并存儲在調蓄設施中，待污水處理廠有能力處理污水時，調蓄設施中存儲的混合污水會經過污水管道流入污水處理廠進行處理。

　　根據本發明，所述截流高度視調蓄設施的最大儲水量而定。

　　有益效果：

　　本發明提供一種道路雨水處理系統和控制方法，通過在市政雨水干管上設置帶有分流井的雨水處理單元，尤其是在雨水干管上間隔設置若干個該雨水處理單元，使得雨水干管錯接混接的生活污水和/或經市政道路沿線的雨水口進入雨水干管的雨水經過分流井的分流后，通過流量控制裝置進入第一過濾裝置，對水體中較大顆粒物和漂浮物進行攔截，然后再流入調蓄設施中進行存儲(即可緩存處理)，待污水處理廠有能力處理污水時，調蓄設施中存儲的混合污水會經過污水管道流入污水處理廠進行處理，再排入自然水體，保證了排入自然水體的水質安全。
