申請日2017.09.30

　　公開(公告)日2018.02.02

　　IPC分類號F04C2/10; F04C13/00; B02C4/00

　　摘要

　　本發明公開了一種環保設備專用污泥泵，包括吸入腔、排出腔、主電機、粉碎分離機和支撐架，所述支撐架最左端設有排出腔，所述排出腔右方安裝有吸入腔，所述吸入腔上方安裝有粉碎分離機，所述支撐架最右端設置有主電機，所述主電機上安裝有傳動軸，所述傳動軸上安裝有密封腔，所述傳動軸通過軸承座安裝在密封腔上，所述密封腔左端口內側安裝有軸密封圈，所述傳動軸左側安裝有中間軸，所述中間軸兩端分別安裝有左萬向節和右萬向節，所述左萬向節上安裝有轉子，所述轉子上安裝有定子，所述粉碎分離機的上部安裝有次電機，所述次電機上安裝有轉鼓，所述轉鼓左側設置有進泥口。本發明環保設備專用污泥泵具有不堵塞和使用壽命長的特點。

　　權利要求書

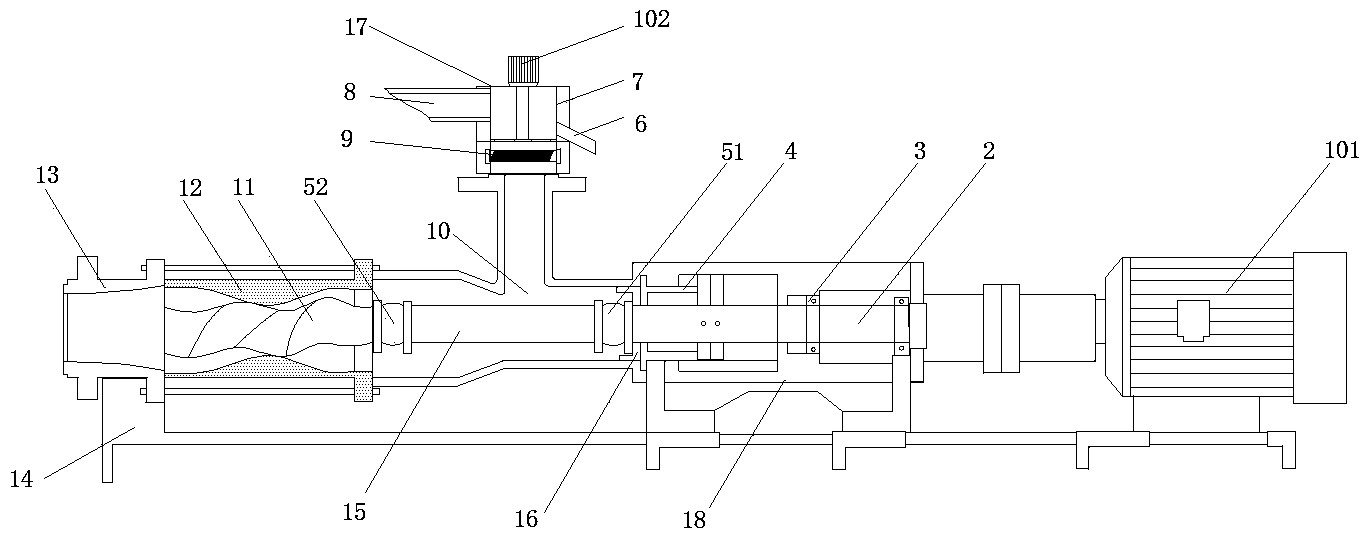

　　1.一種環保設備專用污泥泵，包括吸入腔(10)、排出腔(13)、主電機(101)、粉碎分離機(17)和支撐架(14)，其特征在于，所述支撐架(14)最左端設有排出腔(13)，所述排出腔(13)右方安裝有吸入腔(10)，所述吸入腔(10)上方安裝有粉碎分離機(14)，所述支撐架(14)最右端設置有主電機(101)，所述主電機(101)上安裝有傳動軸(2)，所述傳動軸(2)上安裝有密封腔(18)，所述傳動軸(2)通過軸承座(3)安裝在密封腔(18)上，所述密封腔(18)左端口內側安裝有軸密封圈(4)，所述傳動軸(2)左側安裝有中間軸(15)，所述中間軸(15)兩端分別安裝有左萬向節(52)和右萬向節(51)，所述左萬向節(52)上安裝有轉子(11)，所述轉子(11)上安裝有定子(12)，所述粉碎分離機(17)的上部安裝有次電機(102)，所述次電機(102)上安裝有轉鼓(7)，所述轉鼓(7)左側設置有進泥口(8)，所述轉鼓(7)右側設置有出雜口(6)，所述轉鼓(7)下方安裝有碎石輥(9)。

　　2.根據權利要求1所述的一種環保設備專用污泥泵，其特征在于，所述密封腔(18)與吸入腔(10)之間設有密封圈(16)。

　　3.根據權利要求1所述的一種環保設備專用污泥泵，其特征在于，所述中間軸(15)、定子(12)、轉子(11)、左萬向節(52)和右萬向節(51)上刷有防腐耐磨漆。

　　說明書

　　一種環保設備專用污泥泵

　　技術領域

　　本發明涉及環保設備污泥處理設備領域，具體是一種環保設備專用污泥泵。

　　背景技術

　　環保設備專用污泥泵是指環保措施中清理污泥使用的專用污泥泵，污水處理廠后期設備，用于污泥轉移。在環保工程里占據重要地位，現在城市化速度快，城市排污每天都要進行，但是污泥處理現場總是發生污泥泵故障的現象，追究其原因有二：一是污泥泵內部受損，已經完全報廢;二是污泥泵傳送污泥時被堵塞;污泥泵的損壞和故障非常耽誤排污流程的有序進行，降低了排污效率，并且報廢的排污泵難以回收，十分浪費�，F(xiàn)有的污泥泵使用壽命短、易堵塞，給污泥的處理增加了困擾，是需要解決的一個問題。

　　發明內容

　　本發明的目的在于提供一種環保設備專用污泥泵，以解決現有技術中的污泥泵易堵塞、使用壽命短的問題。

　　為實現上述目的，本發明提供如下技術方案：

　　一種環保設備專用污泥泵，包括吸入腔、排出腔、主電機、粉碎分離機和支撐架，所述支撐架最左端設有排出腔，所述排出腔右方安裝有吸入腔，所述吸入腔上方安裝有粉碎分離機，所述支撐架最右端設置有主電機，所述主電機上安裝有傳動軸，所述傳動軸上安裝有密封腔，所述傳動軸通過軸承座安裝在密封腔上，所述密封腔左端口內側安裝有軸密封圈，所述傳動軸左側安裝有中間軸，所述中間軸兩端分別安裝有左萬向節和右萬向節，所述左萬向節上安裝有轉子，所述轉子上安裝有定子，所述粉碎分離機的上部安裝有次電機，所述次電機上安裝有轉鼓，所述轉鼓左側設置有進泥口，所述轉鼓右側設置有出雜口，所述轉鼓下方安裝有碎石輥。

　　優選的，所述密封腔與吸入腔之間設有密封圈。

　　優選的，所述中間軸、定子、轉子、左萬向節和右萬向節上刷有防腐耐磨漆。

　　與現有技術相比，本發明的有益效果是：本發明環保設備專用污泥泵，吸入腔上方安裝有粉碎分離機，將污泥中的大塊磚瓦等物質利用離心力分離出去，污泥中的小石塊等堅硬物質利用碎石輥碾碎，減少了堅硬物質對轉子和定子的磨損，并且有效的避免了堵塞，增加了污泥泵的使用壽命。中間軸、定子、轉子、左萬向節和右萬向節上刷有防腐耐磨漆，有效地減少了污泥中的酸堿物質對污泥泵內部的腐蝕，延長了污泥泵的使用壽命。
