申請日2017.09.30

　　公開(公告)日2018.01.26

　　IPC分類號C02F9/02; B01D36/04

　　摘要

　　本發明公開了一種防銹且船用廢水處理裝置,包括攪拌裝置、抽水裝置與過濾裝置，所述攪拌裝置包括攪拌沉淀箱、進水管、進水口、電機固定座、攪拌電機、攪拌軸、固定塊、連接桿、攪拌塊、盛放箱、抽屜與把手，所述抽水裝置包括導管、水泵、控制閥以及連接口，所述攪拌裝置包括過濾箱、連接管、分流板、過濾管、固定板、旋轉軸承、過濾軸、減速器、過濾電機、排水口、排水法蘭以及支腿;本發明實現了船用海水的處理與凈化，提高了水的利用率，解決了廢水無法利用的弊端，符合社會需求。

　　權利要求書

　　1.一種防銹且船用廢水處理裝置，其特征在于，包括攪拌裝置、抽水裝置與過濾裝置，所述攪拌裝置包括攪拌沉淀箱、進水管、進水口、電機固定座、攪拌電機、攪拌軸、固定塊、連接桿、攪拌塊、盛放箱、抽屜與把手，所述攪拌沉淀箱與所述進水管固定連接，所述進水管與所述進水口固定連接，所述電機固定座與所述攪拌電機固定連接，所述盛放箱與所述攪拌沉淀箱固定連接，所述把手與所述抽屜固定連接，所述盛放箱與所述導管固定連接，所述抽水裝置包括導管、水泵、控制閥以及連接口，所述導管與所述連接口固定連接，所述攪拌裝置包括過濾箱、連接管、分流板、過濾管、固定板、旋轉軸承、過濾軸、減速器、過濾電機、排水口、排水法蘭以及支腿，所述連接口與所述過濾箱固定連接，所述過濾箱與所述旋轉軸承轉動連接，所述旋轉軸承與所述連接管轉動連接，所述過濾軸與所述減速器固定連接，所述減速器與所述過濾電機固定連接，所述過濾電機與所述過濾箱固定連接，所述過濾箱與所述支腿固定連接;裝置表面噴涂防銹漆：按照質量份數配比如下：定油90份，三聚磷酸鋁5-7份，硫酸鋇1500目2-4份，鐵紅20-50份，磷酸鋅20-30份，硫酸汞0.1-0.3份，二甲苯40-80份，氫氧化鈉0.1-0.4份，甘油5-20份，聚丁二烯多元醇15-30份，立德粉20-30份，凡士林1-15份，六次甲基四胺1-2.5份，，氫氧化鋰1-15份，環烷酸鈷0.1-0.3份。

　　2.根據權利要求1所述的防銹且船用廢水處理裝置，其特征在于，所述攪拌電機與所述攪拌軸固定連接，所述攪拌軸與所述固定塊固定連接，所述固定塊與所述連桿固定連接，所述連接桿與所述攪拌塊固定連接，所述連接桿以攪拌軸為中心圓周分布。

　　3.根據權利要求1所述的防銹且船用廢水處理裝置，其特征在于，所述抽屜與所述盛放箱滑動連接。

　　4.根據權利要求1所述的防銹且船用廢水處理裝置，其特征在于，所述控制閥與所述導管固定連接，所述水泵與所述導管固定連接。

　　5.根據權利要求1所述的防銹且船用廢水處理裝置，其特征在于，所述過濾管與所述分流板固定連接，所述過濾管與所述固定板固定連接，所述過濾軸與所述固定板固定連接。

　　6.根據權利要求1所述的防銹且船用廢水處理裝置，其特征在于，所述排水口與所述過濾箱固定連接，所述排水法蘭與所述排水口固定連接。

　　說明書

　　一種防銹且船用廢水處理裝置

　　技術領域：

　　本發明涉及廢水處理技術領域，尤其涉及一種防銹且船用廢水處理裝置。

　　背景技術：

　　船舶在運行過程中會產生大量的生活污水，隨著船舶數量的與日俱增，這些污水的排放量也日益增多，遠遠超過了大自然的自凈能力，因而對海洋的污染也日趨嚴重。為此，防銹且船用廢水處理裝置顯得尤為重要。

　　現在船上廢水處理方法也有很多，但是大多結構復雜，需要化學物質或微生物處理。對于生活用水來說，這些處理方法并不經濟。

　　發明內容：

　　本發明的目的在于提供一種防銹且船用廢水處理裝置。

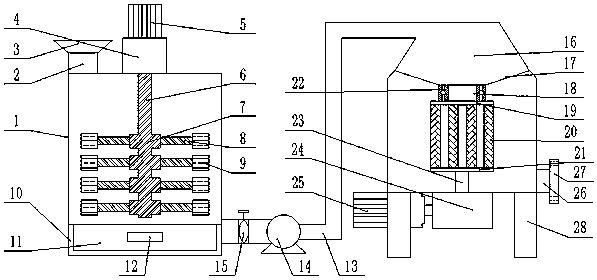

　　本發明由如下技術方案實施：一種防銹且船用廢水處理裝置，包括攪拌裝置、抽水裝置與過濾裝置，所述攪拌裝置包括攪拌沉淀箱、進水管、進水口、電機固定座、攪拌電機、攪拌軸、固定塊、連接桿、攪拌塊、盛放箱、抽屜與把手，所述攪拌沉淀箱與所述進水管固定連接，所述進水管與所述進水口固定連接，所述電機固定座與所述攪拌電機固定連接，所述盛放箱與所述攪拌沉淀箱固定連接，所述把手與所述抽屜固定連接，所述盛放箱與所述導管固定連接，所述抽水裝置包括導管、水泵、控制閥以及連接口，所述導管與所述連接口固定連接，所述攪拌裝置包括過濾箱、連接管、分流板、過濾管、固定板、旋轉軸承、過濾軸、減速器、過濾電機、排水口、排水法蘭以及支腿，所述連接口與所述過濾箱固定連接，所述過濾箱與所述旋轉軸承轉動連接，所述旋轉軸承與所述連接管轉動連接，所述過濾軸與所述減速器固定連接，所述減速器與所述過濾電機固定連接，所述過濾電機與所述過濾箱固定連接，所述過濾箱與所述支腿固定連接;裝置表面噴涂防銹漆：按照質量份數配比如下：定油90份，三聚磷酸鋁5-7份，硫酸鋇1500目2-4份，鐵紅20-50份，磷酸鋅20-30份，硫酸汞0.1-0.3份，二甲苯40-80份，氫氧化鈉0.1-0.4份，甘油5-20份，聚丁二烯多元醇15-30份，立德粉20-30份，凡士林1-15份，六次甲基四胺1-2.5份，，氫氧化鋰1-15份，環烷酸鈷0.1-0.3份。

　　進一步，所述攪拌電機與所述攪拌軸固定連接，所述攪拌軸與所述固定塊固定連接，所述固定塊與所述連桿固定連接，所述連接桿與所述攪拌塊固定連接，所述連接桿以攪拌軸為中心圓周分布。此結構可以更加充分的攪拌廢水，以過濾廢水中的大顆粒物質，從而完成初步處理。

　　進一步，所述抽屜與所述盛放箱滑動連接。用于盛放初步處理后沉淀出的大顆粒物質。

　　進一步，所述控制閥與所述導管固定連接，所述水泵與所述導管固定連接。將經過初步處理的廢水抽入過濾裝置。

　　進一步，所述過濾管與所述分流板固定連接，所述過濾管與所述固定板固定連接，所述過濾軸與所述固定板固定連接。使廢水流入過濾管，為離心處理做準備。

　　進一步，所述排水口與所述過濾箱固定連接，所述排水法蘭與所述排水口固定連接。將經過二次處理的廢水排除，排水法蘭可用來連接其它管道。

　　本發明的優點：本發明實現了船用海水的處理與凈化，提高了水的利用率，解決了廢水無法利用的弊端，符合社會需求;本發明采用了初步沉淀以及離心過濾的物理方法處理船舶廢水，經過處理的水可以用來做生活用水，也可用來連接其它裝置進行進一步凈化，且裝置結構簡單。
