申請日2016.05.18

　　公開(公告)日2016.11.30

　　IPC分類號C02F9/06

　　摘要

　　本實用新型公開了一種硫酸鋯生產廢水的處理系統，所述硫酸鋯生產廢水的處理系統包括：廢水均質池，用于貯存硫酸鋯生產廢水，且進行均質化處理;過濾系統，用于對廢水均質池所排出的廢水進行過濾處理，且過濾后的廢水滿足進入膜濃縮系統的水質要求;膜濃縮系統，用于對經過濾系統過濾的廢水進行濃縮減量處理，且濃縮液滿足進入雙極膜系統的水質要求;以及雙極膜系統，用于對膜濃縮系統的濃縮液進行脫鹽處理且產生堿和酸。本實用新型所提供的硫酸鋯生產廢水的處理系統通過過濾系統、膜濃縮系統和雙極膜系統的組合，可以回用80%以上的水，同時能夠資源化利用廢水中的鹽分，減少酸和堿的采購運輸量。

　　權利要求書

　　1.一種硫酸鋯生產廢水的處理系統，所述硫酸鋯生產廢水的處理系統用于對硫酸鋯生產過程中產生的廢水進行處理，其特征在于，所述硫酸鋯生產廢水的處理系統包括：

　　- 廢水均質池，所述廢水均質池用于貯存硫酸鋯生產廢水，且進行均質化處理;

　　- 過濾系統，所述過濾系統用于對廢水均質池所排出的廢水進行過濾處理，且過濾后的廢水滿足進入膜濃縮系統的水質要求;

　　- 膜濃縮系統，所述膜濃縮系統用于對經過濾系統過濾的廢水進行濃縮減量處理，且濃縮液滿足進入雙極膜系統的水質要求;以及

　　- 雙極膜系統，所述雙極膜系統用于對膜濃縮系統的濃縮液進行脫鹽處理且產生堿和酸。

　　2.根據權利要求1中所述的一種硫酸鋯生產廢水的處理系統，其特征在于，所述過濾系統包括砂濾裝置和超濾裝置，經砂濾裝置砂濾處理后的廢水進入超濾裝置進行超濾處理。

　　3.根據權利要求2中所述的一種硫酸鋯生產廢水的處理系統，其特征在于，所述超濾裝置的濃縮液回流至廢水均質池。

　　4.根據權利要求2中所述的一種硫酸鋯生產廢水的處理系統，其特征在于，所述超濾裝置采用中空纖維超濾膜。

　　5.根據權利要求2中所述的一種硫酸鋯生產廢水的處理系統，其特征在于，所述超濾裝置的回收率為95%。

　　6.根據權利要求1中所述的一種硫酸鋯生產廢水的處理系統，其特征在于，所述膜濃縮系統包括高壓反滲透裝置，所述高壓反滲透裝置用于對經過濾系統過濾的廢水進行濃縮減量處理，且濃縮液滿足進入雙極膜系統的水質要求。

　　7.根據權利要求1中所述的一種硫酸鋯生產廢水的處理系統，其特征在于，所述膜濃縮系統包括電驅動膜裝置，所述電驅動膜裝置用于對經過濾系統過濾的廢水進行濃縮減量處理，且濃縮液滿足進入雙極膜系統的水質要求。

　　8.根據權利要求1中所述的一種硫酸鋯生產廢水的處理系統，其特征在于，所述膜濃縮系統包括高壓反滲透裝置和電驅動膜裝置，所述高壓反滲透裝置的濃縮液分為兩股，一股進入電驅動膜裝置的淡室，另一股進入電驅動膜裝置的濃室。

　　9.根據權利要求8中所述的一種硫酸鋯生產廢水的處理系統，其特征在于，所述高壓反滲透裝置的透過液和電驅動膜裝置的淡室出口料液相混合后作為回用水輸送至硫酸鋯生產工段。

　　10.根據權利要求1中所述的一種硫酸鋯生產廢水的處理系統，其特征在于，所述雙極膜系統中鹽室出口料液與過濾系統的過濾后廢水混合，且輸送至膜濃縮系統的入口。

　　說明書

　　一種硫酸鋯生產廢水的處理系統

　　技術領域

　　本實用新型屬于有色金屬濕法冶煉中生產廢水處理領域，尤其是涉及一種硫酸鋯生產廢水的處理系統。

　　背景技術

　　目前，中國約有100多個鋯礦床，以ZrO2計的儲存量超過500萬噸，開發的礦床主要是海濱砂礦，且主要分布在東南沿海的海南和廣東兩省。鋯英石是一種重要的非金屬礦產，可廣泛應用于耐火材料、陶瓷工業、建材工業、電子工業和原子能工業等。以鋯英石為原料制備的硫酸鋯是萃取分離制取原子能級海綿鋯、海鋯和二氧化鋯、碳酸鋯的中間原料，也可作為成品銷售，用于橡膠、造紙、鞣革等行業。隨著原子能工業和皮革工業的發展，需要高質量的硫酸鋯產品，其需要量正在逐年增加。由鋯英石生產硫酸鋯的方法有：(1)鋯英石→燒結或堿熔→水洗→硫酸浸出→氨水沉淀→洗滌除鈉→硫酸溶解→蒸發結晶→重結晶→硫酸鋯產品。(2)鋯英石→堿熔→水洗→鹽酸浸出→水解→硫酸溶解→結晶→硫酸鋯產品。(3)用氯化鋯來生產硫酸鋯，即：氯氧化鋯→溶解→加硫酸結晶→重結晶→硫酸鋯產品。第(1)種方法流程長，金屬回收率低，產品質量不穩定，生產成本高。第(2)種方法，冶煉過程中為了達到除鐵的目的，一次結晶時按浸出液濃縮后體積的30 %加鹽酸，鹽酸揮發產生的酸霧對結晶槽和其它設備腐蝕嚴重，污染操作環境，同時，鹽酸的單耗高，增加了硫酸鋯的生產成本。

　　硫酸鋯生產過程中產生的廢液有堿熔料洗水、轉型廢液和結晶母液。堿熔料洗水是強堿性廢水，轉型廢液是弱酸性廢水，結晶母液是強酸性廢水，這些廢液及車間洗滌濾布、設備和地面的廢水全部經廢水收集池，此時混合廢水pH顯酸性，pH約為4~5。為了節省處理加藥成本，實現廢水的資源化回用，降低生產成本，提高產品競爭力，采用了集成膜技術對硫酸鋯生產廢水進行了資源化回用處理，與傳統水處理方法相比，它可實現廢水的資源化循環利用和有用物質的回收，具有廣闊的市場前景。

　　電驅動膜技術是指在電場力作用下離子通過選擇性離子交換膜的膜分離過程，其核心部分為陰陽離子交換膜，即利用陽離子交換膜只允許陽離子通過，陰離子交換膜只允許陰離子通過的特性對溶液中離子進行選擇性分離的技術。在電場力作用下，溶液中的陰陽離子發生定向遷移，從一部分水體遷移到另一部分水體，從而達到溶液分離、提純和濃縮的目的。雙極膜的出現，使電滲析的用途得到擴展。雙極膜是由陰離子交換膜和陽離子交換膜復合而成的，在兩層中間通常稱為中間催化層。其原理為：在雙極膜兩側加上電壓時，溶液中的離子會發生定向遷移，與此同時水分子會透過陰陽離子交換膜進入到中間催化層，在兩側活性基團作用下發生電解生成氫離子和氫氧根離子，以此來充當電荷負載，消耗的水又通過周圍溶液中的水向膜中間層滲透而得到補充。與常規電滲析相比，在雙極膜作用下水解離速率被提高5千萬倍以上，因此能耗大大降低，電滲析的應用范圍也大大延伸。雙極膜電滲析也屬于電滲析應用范圍，是通過將雙極膜與離子交換膜相結合，組成不同的隔室(酸室、堿室和料液室)，使其在酸堿制備領域有獨特的優勢。在一定的電壓作用下，陰陽離子能分別通過陰陽離子交換膜，與雙極膜產生的氫離子和氫氧根離子結合產生對應的酸和堿。

　　發明內容

　　本實用新型的目的在于，針對以上存在的不足，提供一種硫酸鋯生產廢水的處理系統。

　　為此，本實用新型采用如下技術方案：

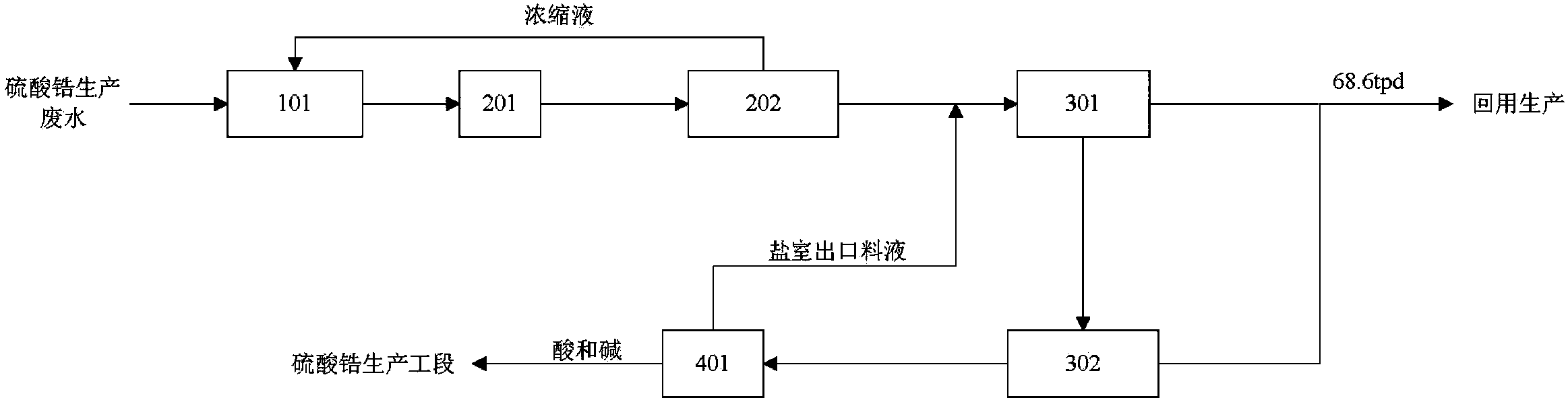

　　一種硫酸鋯生產廢水的處理系統，所述硫酸鋯生產廢水的處理系統用于對硫酸鋯生產過程中產生的廢水進行處理，所述硫酸鋯生產廢水的處理系統包括：

　　- 廢水均質池，所述廢水均質池用于貯存硫酸鋯生產廢水，且進行均質化處理;

　　- 過濾系統，所述過濾系統用于對廢水均質池所排出的廢水進行過濾處理，且過濾后的廢水滿足進入膜濃縮系統的水質要求;

　　- 膜濃縮系統，所述膜濃縮系統用于對經過濾系統過濾的廢水進行濃縮減量處理，且濃縮液滿足進入雙極膜系統的水質要求;以及

　　- 雙極膜系統，所述雙極膜系統用于對膜濃縮系統的濃縮液進行脫鹽處理且產生堿和酸。

　　優選地，所述過濾系統包括砂濾裝置和超濾裝置，經砂濾裝置砂濾處理后的廢水進入超濾裝置進行超濾處理。

　　優選地，所述超濾裝置的濃縮液回流至廢水均質池。

　　優選地，所述超濾裝置采用中空纖維超濾膜。

　　優選地，所述超濾裝置的過濾孔徑為0.005~0.02um。

　　優選地，所述超濾裝置的回收率為95%。

　　優選地，所述膜濃縮系統包括高壓反滲透裝置，所述高壓反滲透裝置用于對經過濾系統過濾的廢水進行濃縮減量處理，且濃縮液滿足進入雙極膜系統的水質要求。

　　優選地，所述膜濃縮系統包括電驅動膜裝置，所述電驅動膜裝置用于對經過濾系統過濾的廢水進行濃縮減量處理，且濃縮液滿足進入雙極膜系統的水質要求。

　　優選地，所述膜濃縮系統包括高壓反滲透裝置和電驅動膜裝置，所述高壓反滲透裝置的濃縮液分為兩股，一股進入電驅動膜裝置的淡室，另一股進入電驅動膜裝置的濃室。

　　優選地，高壓反滲透裝置的回收率為40%，操作壓力為55 bar，膜通量為12.6 LMH。

　　優選地，電驅動膜裝置的電流密度為20 mA/cm2，電驅動膜裝置的回收率為50%。

　　優選地，所述高壓反滲透裝置的透過液和電驅動膜裝置的淡室出口料液相混合后作為回用水輸送至硫酸鋯生產工段。

　　優選地，所述雙極膜系統中鹽室出口料液與過濾系統的過濾后廢水混合，且輸送至膜濃縮系統的入口。

　　本實用新型提供一種硫酸鋯生產廢水的處理系統，所述硫酸鋯生產廢水的處理系統具有以下優點：

　　(1)本實用新型所提供的硫酸鋯生產廢水的處理系統通過過濾系統、膜濃縮系統和雙極膜系統的組合，可以回用80%以上的水，同時能夠資源化利用廢水中的鹽分，減少酸和堿的采購運輸量;

　　(2)本實用新型所提供的硫酸鋯生產廢水的處理系統通過廢水均質池進行廢水均質化處理且將經超濾裝置超濾處理后的濃縮液回流至廢水均質池，從而提高了硫酸鋯生產廢水的處理系統的穩定性;

　　(3)本實用新型所提供的硫酸鋯生產廢水的處理系統通過雙極膜系統處理經膜濃縮系統濃縮的廢水，而不需要采用高能耗的蒸發結晶系統，且能夠提高鹽分的資源回收率;

　　(4)本實用新型所提供的硫酸鋯生產廢水的處理系統能夠免去蒸發結晶處理方法中所產生的固體廢棄物的處理費用，從而在一定程度上降低硫酸鋯的生產成本。
