申請日2016.05.18

　　公開(公告)日2016.10.19

　　IPC分類號C02F9/04; C02F11/12

　　摘要

　　本實用新型涉及席形濾網式污水處理器。污水過濾箱安裝在支架上，污水過濾箱底部左端高右端低，污水過濾箱內設有一套席形濾網裝置;污水過濾箱底部的污泥出口與污泥壓榨機的進口連接;污水過濾箱右端連接純水箱，純水箱的內腔空間通過隔板分為儲水室和排水室，排水室底部設有出水口;污水過濾箱內位于席形濾網裝置上的空間與純水箱之間相隔絕，污水過濾箱內位于席形濾網裝置下的空間與純水箱內的儲水室連通;斜式污水沉淀箱設置在污水過濾箱和純水箱之下，斜式污水沉淀箱底部左端高右端低，在斜式污水沉淀箱底部設有沉泥輸送絞龍，斜式污水沉淀箱上安裝輸出水泵。本實用新型處理能力高，安全性也比較高，不對外排放污水，污水做內部沉淀循環使用，運行穩定。

　　權利要求書

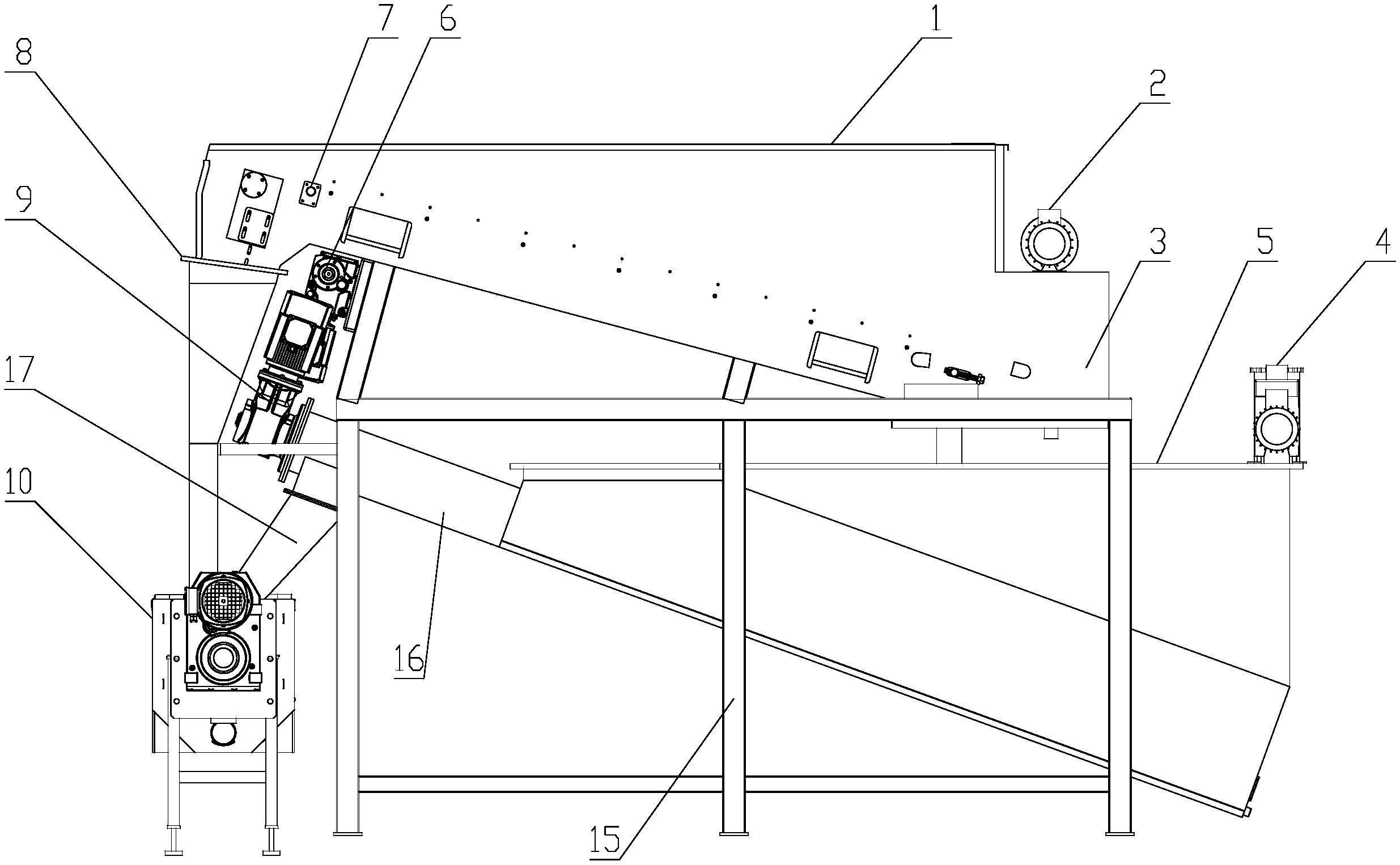

　　1.席形濾網式污水處理器，其特征在于：包括污水過濾箱(1)、支架(15)、入水溢水斗(12)、第一導泥斗(8)、污泥壓榨機(10)、純水箱(3)、斜式污水沉淀箱(5)、沉泥輸送絞龍(16)、第二導泥斗(17)和輸出水泵(4);所述污水過濾箱(1)安裝在支架(15)上，污水過濾箱(1)底部左端高右端低，在污水過濾箱(1)內設有一套席形濾網裝置，所述席形濾網裝置與污水過濾箱(1)底部平行并留有間距;在污水過濾箱(1)右端頂部安裝有入水溢水斗(12)，入水溢水斗(12)上設有入水口(13)，入水溢水斗(12)用于使進入其內的污水分散流至席形濾網裝置;在污水過濾箱(1)底部左端設有污泥出口，所述污泥出口通過第一導泥斗(8)與污泥壓榨機(10)的進口連接;所述污水過濾箱(1)右端連接純水箱(3)，所述純水箱(3)的內腔空間通過隔板分為儲水室和排水室，所述排水室的底部設有出水口;所述污水過濾箱(1)內位于席形濾網裝置上的空間與純水箱(3)之間相隔絕，污水過濾箱(1)內位于席形濾網裝置下的空間與純水箱(3)內的儲水室連通，經過席形濾網裝置過濾后的水可自動流入純水箱(3)內的儲水室中;所述斜式污水沉淀箱(5)設置在污水過濾箱(1)和純水箱(3)之下，斜式污水沉淀箱(5)的進口位于純水箱(3)的出水口之下，從純水箱(3)流出的水會直接進入到斜式污水沉淀箱(5)的儲水室內;所述斜式污水沉淀箱(5)底部左端高右端低，在斜式污水沉淀箱(5)底部設置有沉泥輸送絞龍(16)，所述沉泥輸送絞龍(16)通過沉泥輸送電機減速機(9)驅動，沉泥輸送絞龍(16)的左端設有沉泥出口，所述沉泥出口通過第二導泥斗(17)與污泥壓榨機(10)的進口連接;所述斜式污水沉淀箱(5)上安裝有輸出水泵(4)，所述輸出水泵(4)用于將沉淀后的水打出。

　　2.如權利要求1所述的席形濾網式污水處理器，其特征在于：所述席形濾網裝置包括主動輥筒、從動輥筒、席形濾網(11)和毛刷，所述主動輥筒安裝在污水過濾箱(1)左端內且位于污泥出口上方，所述從動輥筒安裝在污水過濾箱(1)右端內，所述席形濾網(11)套在主動輥筒和從動輥筒上，所述主動輥筒通過濾網電機減速機(6)驅動，帶動席形濾網(11)環向轉動;所述毛刷設置在主動輥筒旁側并與套裝在主動輥筒上的席形濾網(11)接觸，毛刷通過濾網電機減速機(6)驅動，用于將席形濾網(11)上污泥刷落至污泥出口。

　　3.如權利要求2所述的席形濾網式污水處理器，其特征在于：所述席形濾網(11)內安裝有噴淋管(7)，所述噴淋管(7)通過高壓水泵(2)與純水箱(3)內的儲水室連通，高壓水泵(2)用于將儲水室內的水泵給噴淋管(7)，所述噴淋管(7)用于向席形濾網(11)上反向噴水，以清潔席形濾網(11)。

　　4.如權利要求2所述的席形濾網式污水處理器，其特征在于：所述污水過濾箱(1)內設有液位探測器(14)，所述液位探測器(14)用于檢測污水過濾箱(1)內的水位是否超限，并在水位超限后發送信號給濾網電機減速機(6)，使濾網電機減速機(6)啟動。

　　說明書

　　席形濾網式污水處理器

　　技術領域

　　本實用新型涉及一種處理塑料回收過程中污水的設備，具體地說是一種集成式的席形濾網式污水處理器。

　　背景技術

　　塑料回收過程中的污水需要經過加藥、絮凝、過濾、沉淀等步驟，以去除大部分的懸浮物，凈化污水，達到回用的目的�，F(xiàn)有的污水處理設備存在整機組裝調試難度高，處理能力不足，分離后污泥易二次污染，用于生產線水量不易穩定控制等缺點。

　　發明內容

　　本實用新型的目的在于克服現有技術中存在的不足，提供一種席形濾網式污水處理器，其結構緊湊，設計合理，處理能力高，安全性也比較高，不對外排放污水，污水做內部沉淀循環使用，技術先進，運行穩定可靠。

　　按照本實用新型提供的技術方案：席形濾網式污水處理器，其特征在于：包括污水過濾箱、支架、入水溢水斗、第一導泥斗、污泥壓榨機、純水箱、斜式污水沉淀箱、沉泥輸送絞龍、第二導泥斗和輸出水泵;所述污水過濾箱安裝在支架上，污水過濾箱底部左端高右端低，在污水過濾箱內設有一套席形濾網裝置，所述席形濾網裝置與污水過濾箱底部平行并留有間距;在污水過濾箱右端頂部安裝有入水溢水斗，入水溢水斗上設有入水口，入水溢水斗用于使進入其內的污水分散流至席形濾網裝置;在污水過濾箱底部左端設有污泥出口，所述污泥出口通過第一導泥斗與污泥壓榨機的進口連接;所述污水過濾箱右端連接純水箱，所述純水箱的內腔空間通過隔板分為儲水室和排水室，所述排水室的底部設有出水口;所述污水過濾箱內位于席形濾網裝置上的空間與純水箱之間相隔絕，污水過濾箱內位于席形濾網裝置下的空間與純水箱內的儲水室連通，經過席形濾網裝置過濾后的水可自動流入純水箱內的儲水室中;所述斜式污水沉淀箱設置在污水過濾箱和純水箱之下，斜式污水沉淀箱的進口位于純水箱的出水口之下，從純水箱流出的水會直接進入到斜式污水沉淀箱內;所述斜式污水沉淀箱底部左端高右端低，在斜式污水沉淀箱底部設置有沉泥輸送絞龍，所述沉泥輸送絞龍通過沉泥輸送電機減速機驅動，沉泥輸送絞龍的左端設有沉泥出口，所述沉泥出口通過第二導泥斗與污泥壓榨機的進口連接;所述斜式污水沉淀箱上安裝有輸出水泵，所述輸出水泵用于將沉淀后的水打出。

　　作為本實用新型的進一步改進，所述席形濾網裝置包括主動輥筒、從動輥筒、席形濾網和毛刷，所述主動輥筒安裝在污水過濾箱左端內且位于污泥出口上方，所述從動輥筒安裝在污水過濾箱右端內，所述席形濾網套在主動輥筒和從動輥筒上，所述主動輥筒通過濾網電機減速機驅動，帶動席形濾網環向轉動;所述毛刷設置在主動輥筒旁側并與套裝在主動輥筒上的席形濾網接觸，毛刷通過濾網電機減速機驅動，用于將席形濾網上污泥刷落至污泥出口。

　　作為本實用新型的進一步改進，所述席形濾網內安裝有噴淋管，所述噴淋管通過高壓水泵與純水箱內的儲水室連通，高壓水泵用于將儲水室內的水泵給噴淋管，所述噴淋管用于向席形濾網上反向噴水，以清潔席形濾網。

　　作為本實用新型的進一步改進，所述污水過濾箱內設有液位探測器，所述液位探測器用于檢測污水過濾箱內的水位是否超限，并在水位超限后發送信號給濾網電機減速機，使濾網電機減速機啟動。

　　本實用新型與現有技術相比，具有如下優點：

　　1)、本實用新型從設計理念上集人性化和自動化于一體，處理能力高。

　　2)、本實用新型在正常工作時，一般無需人與設備直接接觸，生產自動化程度高，故安全性也比較高，大大降低了安全風險。

　　3)、本實用新型該設備不對外排放污水，污水做內部沉淀循環使用。

　　4)、本實用新型設有水位檢測裝置控制，技術先進，運行穩定可靠。
