申請日2016.05.18

　　公開(公告)日2016.10.12

　　IPC分類號F04C25/02

　　摘要

　　本實用新型公開了一種將廢水再利用，并能有效提高真空度的真空泵新型廢水回收系統;采用的技術方案為：真空泵新型廢水回收系統，包括兩臺羅茨泵、水環泵和第一水箱，兩臺所述羅茨泵串接在一起后，再與所述水環泵連接，兩臺所述羅茨泵和水環泵均通過羅茨泵循環水管和水環泵循環水管與第一水箱連通，形成兩個循環水路，作為各自對應的冷卻水路，還包括第二水箱、冷卻水池和水泵，所述第二水箱的進水口通過溢流管與第一水箱連通，所述第二水箱的出水口處連接有水泵，所述水泵的進水口與第二水箱連通，所述第二水箱的出水口一分為二，其中一路通過管路與羅茨泵循環水管連通，另一路通過管路與冷卻水池連通;本實用新型可廣泛應用于石墨生產上。

　　權利要求書

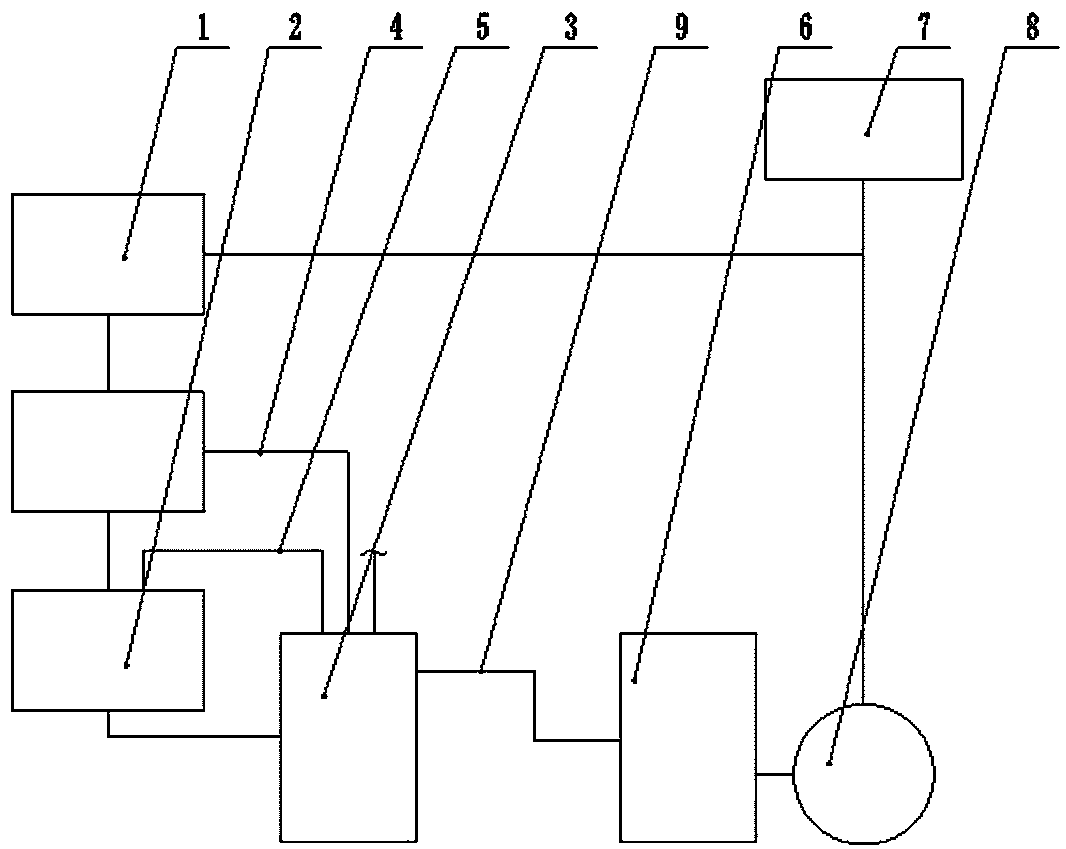

　　1.真空泵新型廢水回收系統，包括兩臺羅茨泵(1)、水環泵(2)和第一水箱(3)，兩臺所述羅茨泵(1)串接在一起后，再與所述水環泵(2)連接，兩臺所述羅茨泵(1)和水環泵(2)均通過羅茨泵循環水管(4)和水環泵循環水管(5)與第一水箱(3)連通，形成兩個循環水路，作為各自對應的冷卻水路，其特征在于，還包括第二水箱(6)、冷卻水池(7)和水泵(8)，所述第二水箱(6)的進水口通過溢流管(9)與第一水箱(3)連通，所述第二水箱(6)的出水口處連接有水泵(8)，所述水泵(8)的進水口與第二水箱(6)連通，所述第二水箱(6)的出水口一分為二，其中一路通過管路與羅茨泵循環水管(4)連通，另一路通過管路與冷卻水池(7)連通。

　　2.根據權利要求1所述的真空泵新型廢水回收系統，其特征在于，所述羅茨泵循環水管(4)、水環泵循環水管(5)以及涉及的各連接管上均設置有閥門。

　　說明書

　　真空泵新型廢水回收系統

　　技術領域

　　本實用新型真空泵新型廢水回收系統，屬于石墨制品生產用節能、環保技術領域。

　　背景技術

　　產品在浸漬工序生產加工時，有一個非常重要的環節，就是把加熱好的產品放入浸漬罐內，使用真空泵對其進行抽真空處理。真空泵是由一臺水環泵、兩臺羅茨泵、一套水循環系統組成，通過水環泵腔內水流形成的負壓和羅茨泵高速旋轉產生的負壓疊加，把浸漬罐內煙氣吸出來，達到要求的真空度。

　　真空泵機組在正常運行過程中，它的水循環系統及其重要，為機組提供大量用水。水有三個用途：

　　1、用水冷卻水環羅茨泵體，降低其長時間工作溫度。

　　2、水環泵通過葉輪把水吸入腔內，水在腔內高速旋轉形成渦流，達到抽真空的目的。

　　3、用水來沖洗及清除泵體內結渣，確保機組水路暢通，運行正常。

　　真空泵機組每天至少運行4個多小時，需要大量使用清水。因為已用過的水中含有一定量硫化物和結渣比較渾濁容易堵塞管道，影響機組正常運行，真空度總是在-0.084MP。

　　所以為了滿足生產要求，真空泵機組需要不斷補充干凈的自來水，導致每天產生大約2噸多廢水，由于不能直接重復利用和存放，如此多的廢水直接排放，會對工廠周邊環境造成一定污染，后果無法估計，同時也給公司在經濟上帶來很大的損失。

　　實用新型內容

　　本實用新型克服了現有技術存在的不足，提供了一種將廢水再利用，并能有效提高真空度的真空泵新型廢水回收系統。

　　為了解決上述技術問題，本實用新型采用的技術方案為：真空泵新型廢水回收系統，包括兩臺羅茨泵、水環泵和第一水箱，兩臺所述羅茨泵串接在一起后，再與所述水環泵連接，兩臺所述羅茨泵和水環泵均通過羅茨泵循環水管和水環泵循環水管與第一水箱連通，形成兩個循環水路，作為各自對應的冷卻水路，還包括第二水箱、冷卻水池和水泵，所述第二水箱的進水口通過溢流管與第一水箱連通，所述第二水箱的出水口處連接有水泵，所述水泵的進水口與第二水箱連通，所述第二水箱的出水口一分為二，其中一路通過管路與羅茨泵循環水管連通，另一路通過管路與冷卻水池連通。

　　所述羅茨泵循環水管、水環泵循環水管以及涉及的各連接管上均設置有閥門。

　　本實用新型與現有技術相比具有的有益效果是：本實用新型能夠滿足現在的生產要求，真空度由原來-0.084MP提高到了-0.086MP，產品質量明顯提高，更重要的是每天能消化掉2噸多廢水和節約2-3噸自來水，經濟效益不僅有所提高，從環保方面獲得的利益更是無法估量。
