　　摘要

　　電廠煙氣鍋爐用的脫硫廢水處理系統，由廢水旋流器給料箱、廢水旋流器給料泵、廢水旋流器、廢水緩沖箱、中和箱、沉淀箱、絮凝箱、澄清濃縮器、出水箱和脫水機組成，對廢水進行充分處理。

　　權利要求書

　　1.電廠煙氣鍋爐用的脫硫廢水處理系統，其特征在于：由廢水旋流器給料箱、廢水旋流器給料泵、廢水旋流器、廢水緩沖箱、中和箱、沉淀箱、絮凝箱、澄清濃縮器、出水箱和脫水機組成，廢水依次經過由廢水旋流器給料箱、廢水旋流器給料泵、廢水旋流器、廢水緩沖箱、中和箱、沉淀箱、絮凝箱、澄清濃縮器、出水箱和脫水機排出，澄清濃縮器的回泥管與中和箱連接，澄清濃縮器的出漿管與脫水機連接，澄清濃縮器的出水管與出水箱連接。

　　2.如權利要求1所述的電廠煙氣鍋爐用的脫硫廢水處理系統，其特征在于：所述的中和箱設有長方體狀的箱體(1)，箱體(1)的內腔由相臨的一級隔板(2)和二級隔板(3)將箱體(1)依次分為一級中和室(4)、次級中和室(5)和末級中和室(6)，一級中和室(4)、次級中和室(5)和末級中和室(6)內均設有攪拌裝置(8)，一級中和室(4)的上部設有廢水進口(9)和中和劑進口(10)，在末級中和室(6)的底部設在廢水出口(11)，所述的一級隔板(2)和二級隔板(3)上均設有多個板孔(7)，一級隔板(2)上的多個板孔(7)設置在一級隔板(2)的上部，二級隔板(3)上的多個板孔(7)設置位置低于二級隔板(3)上的板孔(7)設置位置，板孔(7)的底面向下一級中和室方向傾斜。

　　3.如權利要求2所述的電廠煙氣鍋爐用的脫硫廢水處理系統，其特征在于：所述的板孔(7)為長條形孔。

　　4.如權利要求2所述的電廠煙氣鍋爐用的脫硫廢水處理系統，其特征在于：所述的多個板孔(7)從下至上逐漸增大。

　　5.如權利要求2所述的電廠煙氣鍋爐用的脫硫廢水處理系統，其特征在于：所述的一級中和室(4)、次級中和室(5)和末級中和室(6)上均設有檢修口(12)。

　　6.如權利要求2所述的電廠煙氣鍋爐用的脫硫廢水處理系統，其特征在于：所述的一級隔板(2)上的板孔(7)的高度低于廢水進口(9)的高度。

　　說明書

　　電廠煙氣鍋爐用的脫硫廢水處理系統

　　技術領域

　　本發明涉及廢水處理系統，具體說的是電廠煙氣鍋爐用的脫硫廢水處理系統。

　　背景技術

　　近幾年來在公司的脫硫、除塵現場解決多項疑難問題，為電廠機組安全穩定運行做出了突出貢獻。鍋爐煙氣濕法脫硫(石灰石/石膏法)過程產生的廢水來源于吸收塔排放水。為了維持脫硫裝置漿液循環系統物質的平衡，防止煙氣中可溶部分即氯濃度超過規定值和保證石膏質量，必須從系統中排放一定量的廢水，廢水主要來自石膏脫水和清洗系統。廢水中含有的雜質主要包括懸浮物、過飽和的亞硫酸鹽、硫酸鹽以及重金屬，其中很多是國家環保標準中要求嚴格控制的第一類污染物。電廠并沒有一套完整的處理系統合理的處理廢水問題。

　　發明內容

　　為解決上述技術問題，本發明提供電廠煙氣鍋爐用的脫硫廢水處理系統，對廢水進行系統性充分處理。

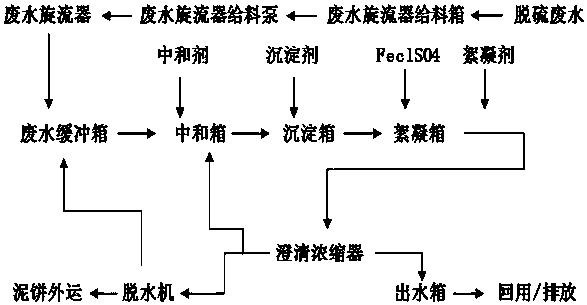

　　為實現上述技術目的，所采用的技術方案是：電廠煙氣鍋爐用的脫硫廢水處理系統，由廢水旋流器給料箱、廢水旋流器給料泵、廢水旋流器、廢水緩沖箱、中和箱、沉淀箱、絮凝箱、澄清濃縮器、出水箱和脫水機組成，廢水依次經過由廢水旋流器給料箱、廢水旋流器給料泵、廢水旋流器、廢水緩沖箱、中和箱、沉淀箱、絮凝箱、澄清濃縮器、出水箱和脫水機排出，澄清濃縮器的回泥管與中和箱連接，澄清濃縮器的出漿管與脫水機連接，澄清濃縮器的出水管與出水箱連接。

　　本發明所述的中和箱設有長方體狀的箱體，箱體的內腔由相臨的一級隔板和二級隔板將箱體依次分為一級中和室、次級中和室和末級中和室，一級中和室、次級中和室和末級中和室內均設有攪拌裝置，一級中和室的上部設有廢水進口和中和劑進口，在末級中和室的底部設在廢水出口，所述的一級隔板和二級隔板上均設有多個板孔，一級隔板上的多個板孔設置在一級隔板的上部，二級隔板上的多個板孔設置位置低于二級隔板上的板孔設置位置，板孔的底面向下一級中和室方向傾斜。

　　本發明所述的板孔為長條形孔。

　　本發明所述的多個板孔從下至上逐漸增大。

　　本發明所述的一級中和室、次級中和室和末級中和室上均設有檢修口。

　　本發明所述的一級隔板上的板孔的高度低于廢水進口的高度。

　　本發明有益效果是：

　　1、對電廠煙氣鍋爐產生的脫硫廢水進行完全處理，達到工業及環保要求，處理速度及效率好，具有回收效益。

　　2、將中和箱設置三個相聯的中和室，通過階梯形的落差實現中和劑與廢水混合，并通過每個中和室內的攪拌裝置進行充分中和，將板孔的設置交錯開來，使中和程流動式實現快速混合，完全實現了不需要長時間的等待才能完成的中和過程，板孔的底面向下一級中和室方向傾斜，使流入下一級的廢水的流速增大，同時，使廢水以弧線的方式流入下一級中和室，在中和室內進行層與層之間的中和，以大流速進行廢水中和，中和更為合理。

　　3、多個板孔為長條形孔，從下至上逐漸增大，將室內的中和中的廢水一層層的流入下一級中和室，上層中和完成或中和快完成的混合液流入下一級再混合，將廢水分級中和，中和更迅速。
