申請日2016.05.18

　　公開(公告)日2016.08.24

　　IPC分類號C02F1/48; C02F1/461

　　摘要

　　旋磁電解水處理裝置，包括一個金屬外筒體，金屬外筒體上下兩端設有與筒體內壁密封的絕緣體和環形高能磁鐵;金屬內筒體位于金屬外筒體中心，其上端穿過上絕緣體，頂部設有排氣管及調節閥，其下端穿過絕緣體，底部設有出水管及調節閥，直流電源的正負極分別接金屬內筒體和金屬外筒體，金屬內、外筒體及環形高能磁鐵由絕緣體密封絕緣，在金屬內、外筒體的中間設有隔離環，隔離環與絕緣體一體，分隔開金屬內、外筒體上電解產生的氣體。本發明是使水沿著進水管以一定的流速在金屬內、外筒體的環形空間形成向下的旋流切割磁力線，在磁場、電場的作用下，實現水的正、負離子快速分離，實現水體凈化。本發明結構簡單可靠，能耗低，技術先進，可應用于海水淡化、污水處理、飲用水凈化。

　　權利要求書

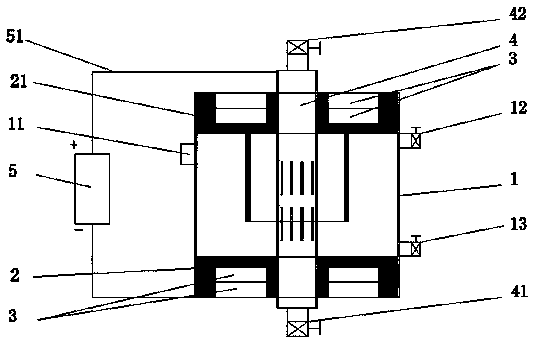

　　1.旋磁電解水處理裝置，該裝置包括一金屬外筒體(1)，金屬外筒體(1)上設有進水管(11)、出水管及調節閥(13)，其特征在于：在金屬外筒體(1)上端設有排氣管及調節閥(12)，在金屬外筒體(1)上下兩端設有與筒體內壁密封的絕緣體(2)及上絕緣體(21)，上絕緣體(21)上有一體化的隔離環，在絕緣體(2)、上絕緣體(21)的凹處分別設有環形高能磁鐵(3);金屬內筒體(4)位于金屬外筒體(1)中心，其上端穿過上絕緣體(21)，頂部設有排氣管及調節閥(42)，其下端穿過絕緣體(2)，底部設有出水管及調節閥(41)，在金屬內、外筒體之間設有隔離環，隔離環與絕緣體一體，分隔開金屬內、外筒體水電解產生的氣體;金屬內筒體(4)的管壁開有條形縫;直流電源的正負極分別連接金屬內筒體和金屬外筒體。

　　2.根據權利要求1所述的旋磁電解水處理裝置，其特征是：金屬外筒體(1)、金屬內筒體(4)由耐電腐蝕的符合飲用水管道要求的金屬材料制造;絕緣體(2)、上絕緣體(21)由符合飲用水管道材質要求的絕緣材料制造。

　　3.根據權利要求1所述的旋磁電解水處理裝置，其特征是：環形高能磁鐵(3)為永磁鐵或電磁鐵，復數個環形高能磁鐵(3)按N-S,N-S排列成組。

　　4.根據權利要求1所述的旋磁電解水處理裝置，其特征是：本裝置可以N個串聯成組，用水泵將出水提升，再經進水管形成循環。

　　說明書

　　旋磁電解水處理裝置

　　技術領域

　　本發明涉及物理分離領域，特別是旋磁電解水凈化分離的裝置。

　　背景技術

　　隨著人類社會越來越快的發展，人類的行為對地球環境造成了很大的影響，特別是對水資源的影響特別嚴重。在中國，70﹪以上的地表水受到污染，而水是人類生存的必須條件，解決污染水體的凈化是人類急迫解決的問題�，F(xiàn)有水凈化技術很多，但還存在一些不足。如吸附存在飽和的問題，滲透膜存在堵塞及膜壽命的問題，電解存在能耗高的問題，生物降解存在占用土地資源的問題等等。中國專利文獻 CN201120024302公開了一種電解水機進水磁化裝置，這種結構主要是過濾和磁化作用,且磁化行程短，專利文獻CN201010299913.X光波與磁化多次循環作用的水處理裝置，其磁化行程與上述專利一樣短，且其結構十分復雜。

　　發明內容

　　本發明的目的是避免現有技術存在的問題，提供一種旋磁電解水處理裝置，實現水的正、負離子快速分離，實現結構簡單，能耗低，分離效果好，應用面廣的目的。

　　本發明的目的是通過下述技術方案得以實現，旋磁電解水處理裝置，該裝置包括一金屬外筒體，金屬外筒體上設有進水管、出水管及調節閥，在金屬外筒體上端設有排氣管及調節閥，在金屬外筒體上下兩端設有與筒體內壁密封的絕緣體及上絕緣體，上絕緣體上有一體化的隔離環，在絕緣體、上絕緣體的凹處分別設有環形高能磁鐵;金屬內筒體位于金屬外筒體中心，其上端穿過上絕緣體，頂部設有排氣管及調節閥，其下端穿過絕緣體，底部設有出水管及調節閥，在金屬內、外筒體的中間設有隔離環，隔離環與絕緣體一體，分隔開金屬內、外筒體水電解產生的氣體;金屬內筒體的管壁開有條形縫;直流電源負極用導線連接金屬外筒體，直流電源正極用導線連接金屬內筒體。

　　金屬外筒體、金屬內筒體由耐電腐蝕的符合飲用水管道要求的金屬材料制造;絕緣體、上絕緣體由符合飲用水管道材質要求的絕緣材料制造。

　　環形高能磁鐵為永磁鐵或電磁鐵，復數個環形高能磁鐵按N-S,N-S排列成組。

　　本裝置可以N個串聯成組，用水泵將出水提升，再經進、出水管形成循環。

　　本發明具有以下積極效果，本裝置水沿著進水管以一定的流速在金屬內、外筒體的環形空間形成向下的旋流，水的運動方向與磁力線垂直切割磁力線，水受到洛倫茲力、電場驅進力、離心力等合力的作用快速分離，并且在金屬內筒體、外筒體直流電源的正負極上失去和得到電子進行分子重組，實現水的正、負離子快速分離，在失去和得到電子進行分子重組，從而得到濃縮的陽離子的水(重金屬離子水)以及陰離子水(小分子水)，從而使水凈化。本發明磁化與電解同時進行，磁化及電解行程長，分離迅速且高效，結構簡單，技術先進，應用面廣，能耗低，分離效果遠遠優于現有的技術，既可以用于大規模海水淡化、污水處理，硬水軟化，也可以加上過濾裝置用于飲水凈化。
