申請日2016.05.18
公開(公告)日2016.08.17
IPC分類號B01D33/056; B01D33/04; B01D33/03
摘要
本發明涉及一種化工場所污水池除污裝置，具有污水池;所述污水池上端設有入口，下端設有排水口和固態垃圾排出口;所述入口的正下方設有帶振動器的傳送帶;所述傳送帶的正下方設有儲水池;所述儲水池的上端開口面積小于傳送帶的面積，儲水池與污水池內壁之間形成垃圾儲存區;所述垃圾儲存區的底部設有轉動盤。本發明具有結構簡單、設計合理、方便除污、防止污染環境等特點。
權利要求書

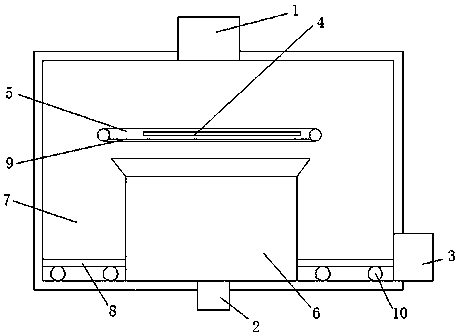

1.一種化工場所污水池除污裝置，具有污水池;所述污水池上端設有入口(1)，下端設有排水口(2)和固態垃圾排出口(3);其特征在于：所述入口(1)的正下方設有帶振動器(4)的傳送帶(5);所述傳送帶(5)的正下方設有儲水池(6);所述儲水池(6)的上端開口面積小于傳送帶(5)的面積，儲水池(6)與污水池內壁之間形成垃圾儲存區(7);所述垃圾儲存區(7)的底部設有轉動盤(8)。
2.根據權利要求1所述的化工場所污水池除污裝置，其特征在于：所述傳送帶(5)上設有若干層等間距分布的過濾網(9)。
3.根據權利要求2所述的化工場所污水池除污裝置，其特征在于：所述污水池內壁設置防腐蝕層。
4.根據權利要求1或3所述的化工場所污水池除污裝置，其特征在于：所述轉動盤(8)與電機驅動連接，且轉動盤(8)底部設有滾道和滾珠(10)。
說明書
一種化工場所污水池除污裝置
技術領域
本發明涉及化工場所廢水處理技術領域，特別涉及一種化工場所污水池除污裝置。
背景技術
現有的化工場所廢水中，很多都是富含有氮、磷、無機鹽等物質，現有的處理方法是通過添加化學物品進行中和，因此有時會遇到化工場所違反法律法規私自排行未經處理的廢水，這些廢水進入公共水源后會造成富營養化的后果，同時，長時間在污水池會存在固態垃圾物�，F(xiàn)有技術的污水池清渣裝置，一般就是采用先放干池內的污水，再用泵或人工對污水池底的固態垃圾物進行清除，也可以在污水池底簡單連接管道閥門進行排放。采用這樣的污水池清渣技術當然可以正常使用，但采用先放干池內的污水再清渣的辦法效率低。為了連續清渣人們采用在污水池底簡單連接管道閥門進行排放，但管徑小時空氣泡容易堵在管道內影響排放的通暢性，管徑大時則排渣時會同時排走大量的水體，使用效果還不夠理想，等到污水池沉積垃圾物造成惡臭的發生后，會影響人們的正常生活，污染環境。
發明內容
本發明的目的是克服現有技術存在的缺陷，提供一種方便除污、防止污染環境的化工場所污水池除污裝置。
實現本發明目的的技術方案是：一種化工場所污水池除污裝置，具有污水池;所述污水池上端設有入口，下端設有排水口和固態垃圾排出口;所述入口的正下方設有帶振動器的傳送帶;所述傳送帶的正下方設有儲水池;所述儲水池的上端開口面積小于傳送帶的面積，儲水池與污水池內壁之間形成垃圾儲存區;所述垃圾儲存區的底部設有轉動盤。
上述技術方案所述傳送帶上設有若干層等間距分布的過濾網。
上述技術方案所述污水池內壁設置防腐蝕層。
上述技術方案所述轉動盤與電機驅動連接，且轉動盤底部設有滾道和滾珠。
采用上述技術方案后，本發明具有以下積極的效果：
(1)本發明具有結構簡單、設計合理、方便除污、防止污染環境等特點。
(2)本發明的垃圾儲存區的底部設有轉動盤，便于固態垃圾的清理。
(3)本發明的傳送帶帶有振動器，便于污水瀝的更干一些。
