申請日2016.05.19

　　公開(公告)日2016.12.07

　　IPC分類號C02F9/14; C02F103/32

　　摘要

　　本實用新型一種豆制品加工的污水處理系統，具有技術成熟可靠、處理效果好、管理方便的優點，節省成本、減少投資。本實用新型包括曝氣調節池、厭氧硝化池、接觸氧化池、二沉池、清水池、砂濾罐，所述曝氣調節池、厭氧硝化池、接觸氧化池、二沉池、清水池、砂濾罐通過管道依次相連通;在曝氣調節池、厭氧硝化池之間連接反應器，反應器上設有進水口與出水口，反應器的進水口與曝氣調節池的出水端相連，反應器的出水口與厭氧硝化池的進水端相連;反應器包括箱體，箱體由填料箱與加藥箱組成，填料箱設在箱體的中部，填料箱內裝有填料，加藥箱設在填料箱上端的兩側，在填料箱的下部一側安裝放空閥;反應器的進水口與出水口分別設在箱體兩側的加藥箱上。

　　權利要求書

　　1.一種豆制品加工的污水處理系統，其特征在于：包括曝氣調節池(1)、厭氧硝化池(3)、接觸氧化池(4)、二沉池(5)、清水池(6)、砂濾罐(7)，所述曝氣調節池(1)、厭氧硝化池(3)、接觸氧化池(4)、二沉池(5)、清水池(6)、砂濾罐(7)通過管道依次相連通，形成污水處理通道;在所述的曝氣調節池(1)、厭氧硝化池(3)之間連接有反應器(2)，反應器(2)上設有進水口(201)與出水口(206)，反應器(2)的進水口(201)與曝氣調節池(1)的出水端相連，所述反應器(2)的出水口(206)與厭氧硝化池(3)的進水端相連;所述反應器(2)包括箱體(203)，所述箱體(203)由填料箱(204)與加藥箱(202)組成，所述填料箱(204)設在箱體(203)的中部，所述填料箱(204)內裝有填料(205)，所述加藥箱(202)設在填料箱(204)上端的兩側，在填料箱(204)的下部一側安裝有放空閥(204);所述反應器(2)的進水口(201)與出水口(206)分別設在箱體(203)兩側的加藥箱(202)上。

　　2.根據權利要求1所述的一種豆制品加工的污水處理系統，其特征在于：所述箱體(203)的兩側各設置有兩個加藥箱(202)。

　　3.根據權利要求1所述的一種豆制品加工的污水處理系統，其特征在于：所述反應器(2)的進水口(201)、出水口(206)分別通過法蘭與曝氣調節池(1)的出水端相連、厭氧硝化池(3)的進水端相連。

　　4.根據權利要求1所述的一種豆制品加工的污水處理系統，其特征在于：所述的填料(205)采用的是斜板填料。

　　5.根據權利要求1所述的一種豆制品加工的污水處理系統，其特征在于：所述二沉池(5)采用豎流式沉淀池。

　　說明書

　　一種豆制品加工的污水處理系統

　　技術領域

　　本實用新型屬于環境保護技術領域，具體地是涉及一種豆制品加工的污水處理系統。

　　背景技術

　　在生活當中，由豆制品所制作出來的各種菜肴深受人們喜愛，利用各種豆類作物制作豆制品在我國有著悠久的歷史，在豆制品生產過程中需要用到大量的水作為原材料和降溫使用;過去生產中使用的水和制作豆制品所形成的廢渣往往都隨便排掉，對環境污染極大。

　　隨著整個社會對環境保護意識越來越強，環境問題越來越受到重視，豆制品在生產中產生的廢渣和廢水按國家有關規定必須經過凈化處理后才能排放，各家豆制品生產企業均建立了生產污水處理系統，通過污水處理系統將生產豆制品產生的廢水凈化達標后再排放。

　　但是，對于某些豆制品生產企業來說，目前的一些污水處理系統相對復雜、成本投入高、管理不方便、處理效果不佳，不適于廣泛使用。

　　發明內容

　　本實用新型就是針對上述問題，彌補現有技術的不足，提供一種豆制品加工的污水處理系統;本實用新型不僅具有技術成熟可靠、處理效果好、管理方便的優點，而且節省成本、減少投資。

　　為實現上述目的，本實用新型采用如下技術方案。

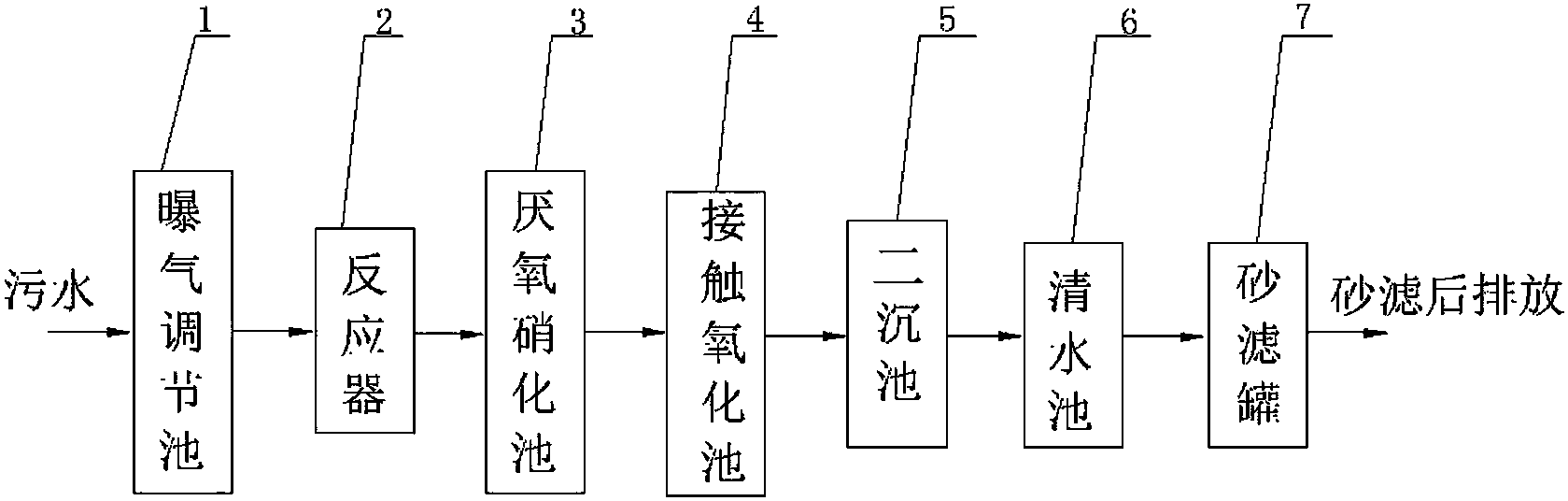

　　本實用新型一種豆制品加工的污水處理系統，其結構要點是：包括曝氣調節池、厭氧硝化池、接觸氧化池、二沉池、清水池、砂濾罐，所述曝氣調節池、厭氧硝化池、接觸氧化池、二沉池、清水池、砂濾罐通過管道依次相連通，形成污水處理通道;在所述的曝氣調節池、厭氧硝化池之間連接有反應器，反應器上設有進水口與出水口，反應器的進水口與曝氣調節池的出水端相連，所述反應器的出水口與厭氧硝化池的進水端相連;所述反應器包括箱體，所述箱體由填料箱與加藥箱組成，所述填料箱設在箱體的中部，所述填料箱內裝有填料，所述加藥箱設在填料箱上端的兩側，在填料箱的下部一側安裝有放空閥;所述反應器的進水口與出水口分別設在箱體兩側的加藥箱上。

　　作為本實用新型的一種優選方案，所述箱體的兩側各設置有兩個加藥箱。

　　作為本實用新型的另一種優選方案，所述反應器的進水口、出水口分別通過法蘭與曝氣調節池的出水端相連、厭氧硝化池的進水端相連。

　　作為本實用新型的另一種優選方案，所述的填料采用的是斜板填料。

　　作為本實用新型的另一種優選方案，所述二沉池采用豎流式沉淀池。

　　本實用新型有益效果。

　　1、本實用新型所提供的一種豆制品加工的污水處理系統，通過所述的曝氣調節池可以大大降低污水色度，同時降解污水中的有機物，增加污水的可生化性，為后續深度處理提供準備。

　　2、本實用新型通過在所述的曝氣調節池、厭氧硝化池之間連接有反應器，反應器由填料箱與加藥箱組成，所述的反應器大大降低了物化處理過程中的藥劑費用，大大降低了處理成本;所述的厭氧硝化池進行厭氧反應，能夠?qū)��?fù)雜的有機化合物降解、轉化為簡單的化合物，同時釋放能量;再通過接觸氧化池進行反應，最后通過二沉池進行固液分離，保證了出水達標。本實用新型實現了技術成熟可靠、處理效果好，節省成本、減少投資，管理方便、操作簡化的有益技術效果。
