申請日2016.05.31

　　公開(公告)日2016.12.21

　　IPC分類號C02F9/02

　　摘要

　　本實用新型公開一種煤電廠地表廢水處理系統，包括集水井，還包括依次連接的排渣的氣浮裝置，排泥的沉淀池和接收污渣和污泥的污泥池。通過本實用新型的地表廢水處理系統，使總排口出水水質各項指標滿足環評要求，并由之前達到《污水綜合排放標準》(GB8978‑1996)中的二級標準，提高到一級標準。該工程的建設運行，可減少電廠的廢水排放量，符合國家、地方的環保要求。

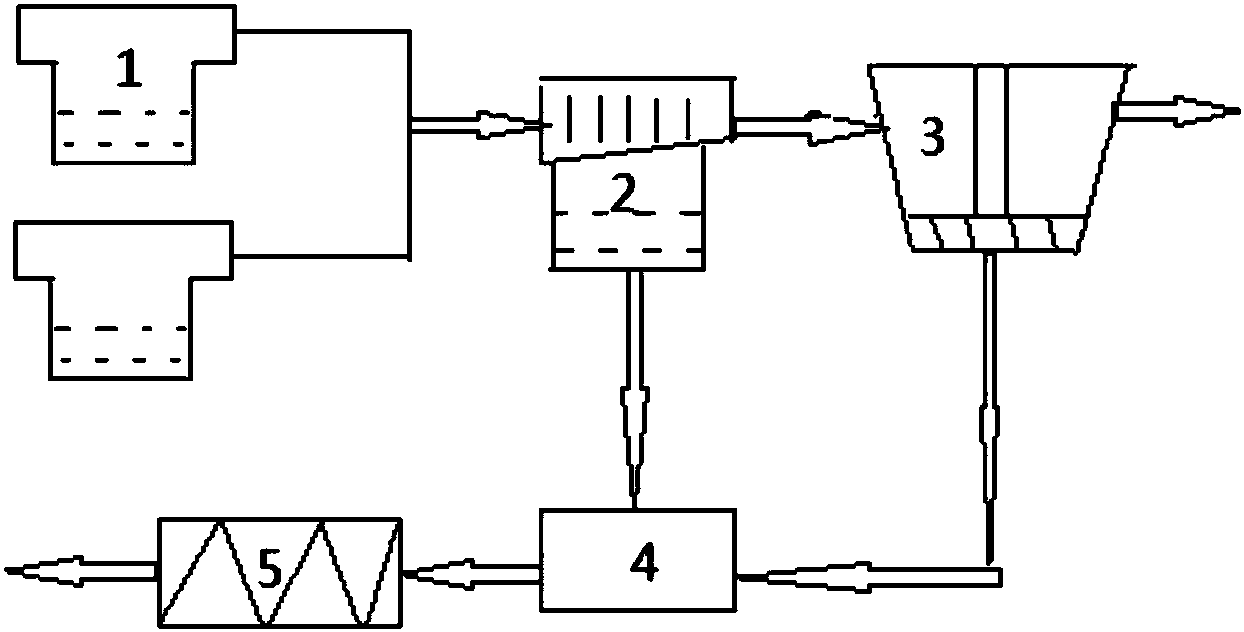

　　摘要附圖



　　權利要求書

　　1.一種煤電廠地表廢水處理系統，其特征在于包括n個集水井(1)，還包括依次連接的用于排渣的氣浮裝置(2)，用于排泥的沉淀池(3)和用于接收污渣和污泥的污泥池(4)，n≥1。

　　2.根據權利要求1所述的一種煤電廠地表廢水處理系統，其特征在于，所述的地表廢水處理系統還包括污泥脫水機(5)，所述污泥池(4)還與污泥脫水機(5)連接。

　　3.根據權利要求2所述的一種煤電廠地表廢水處理系統，其特征在于，所述的污泥脫水機(5)為疊螺式污泥脫水機。

　　4.根據權利要求1所述的一種煤電廠地表廢水處理系統，其特征在于，所述的氣浮裝置(2)為淺層氣浮裝置。

　　5.根據權利要求1所述的一種煤電廠地表廢水處理系統，其特征在于，所述的沉淀池(3)為幅流式沉淀池。

　　6.根據權利要求4所述的一種煤電廠地表廢水處理系統，其特征在于，所述的氣浮裝置(2)要添加絮凝劑和混凝劑，添加的絮凝劑PAC，混凝劑為PAM。

　　7.根據權利要求4所述的一種煤電廠地表廢水處理系統，其特征在于，所述的集水井(1)中設置有污水提升泵。

　　說明書

　　一種煤電廠地表廢水處理系統

　　技術領域

　　本實用新型涉及廢水技術領域，尤其是涉及一種煤電廠地表廢水處理系統。

　　背景技術

　　在發電廠區內的各類廢水中，地面沖洗水成份較為復雜。地面沖洗水水量不固定，最大水量約35t/h，沖水量最大時間為每天7:00-8:30，沖洗地面后通過地下雨水管道排至廠外，其主要成份有：砂、粉煤灰、石膏、渣、鉛、汞、鉻、鎘、氯離子懸浮物等。地面沖洗水出水的CODcr、為100—120mg/L，這兩種廢水的出水水質無法達到《污水綜合排放標準》(GB8978-1996)中的一級標準。(具體指標見下表)

　　地面沖洗水成份較為復雜，鍋爐、脫硫和煤場區域的地面沖洗水中含有灰、渣、石膏、煤等，在雨水較多的天氣，由于降水量增加，初期雨水沖洗地面，產生大量的沖洗廢水，廢水中含有大量的懸浮物、泥沙等雜質。這部分沖洗廢水直接經雨水管道排至廠外，不僅污染了雨水管道，還影響了廠區總排口的外排水質。這些沒有經過處理的地面沖洗水，與其它經處理合格的污水在總排口混合后，造成本來已合格的各種類廢水在廠區外排水口超標排放。

　　實用新型內容

　　本實用新型的目的在于提供一種煤電廠地表廢水處理系統，用于解決煤電廠地表水污染，排放不達標的問題。

　　為了實現上述目的，本實用新型提供一種煤電廠地表廢水處理系統，包括n個集水井，還包括依次連接的排渣的氣浮裝置，排泥的沉淀池和接收污渣和污泥的污泥池，n≥1。

　　進一步地，所述的污泥池還與污泥脫水機連接。

　　進一步地，所述的污泥脫水機為疊螺式污泥脫水機。

　　進一步地，所述的氣浮裝置為淺層氣浮裝置。

　　進一步地，所述的沉淀池為幅流式沉淀池。

　　進一步地，所述的氣浮裝置要添加絮凝劑和混凝劑，添加的絮凝劑PAC，混凝劑為PAM。

　　進一步地，所述的集水井中設置有污水提升泵。

　　本實用新型的效果：通過本實用新型的地表廢水處理系統，使總排口出水水質各項指標滿足環評要求，并由之前達到《污水綜合排放標準》(GB8978-1996)中的二級標準，提高到一級標準。該工程的建設運行，可減少電廠的廢水排放量，符合國家、地方的環保要求，可以大大改善電廠周圍的區域水環境，可以取得良好的環境效益和社會效益。
