申請日2016.05.31

　　公開(公告)日2016.12.14

　　IPC分類號C02F9/02

　　摘要

　　本實用新型公開了一種環保的廢水余熱回收裝置，包括余熱回收裝置本體、水箱、壓縮機、換熱室、解壓裝置和出水口;所述余熱回收裝置本體一側安裝后有水箱，且水箱上側設置有進水口，所述水箱通過水管與水泵二連接，且水泵二通過水管與壓縮機連接，所述壓縮機通過水管與換熱室連接，所述換熱室上側設置有冷水入口，所述換熱室上側通過水管與水泵一連接，所述解壓裝置內部安裝有毛細管，所述余熱回收裝置本體外側安裝有不銹鋼外殼，且不銹鋼外殼內側安裝有保溫層。本實用新型余熱回收裝置本體一側安裝有過濾水箱，且過濾水箱內部安裝有超濾膜裝置，通過超濾膜裝置進一步的將廢水進行過濾，可以進行再利用，既節約了水資源，又方便對水的處理裝。

　　摘要附圖



　　權利要求書

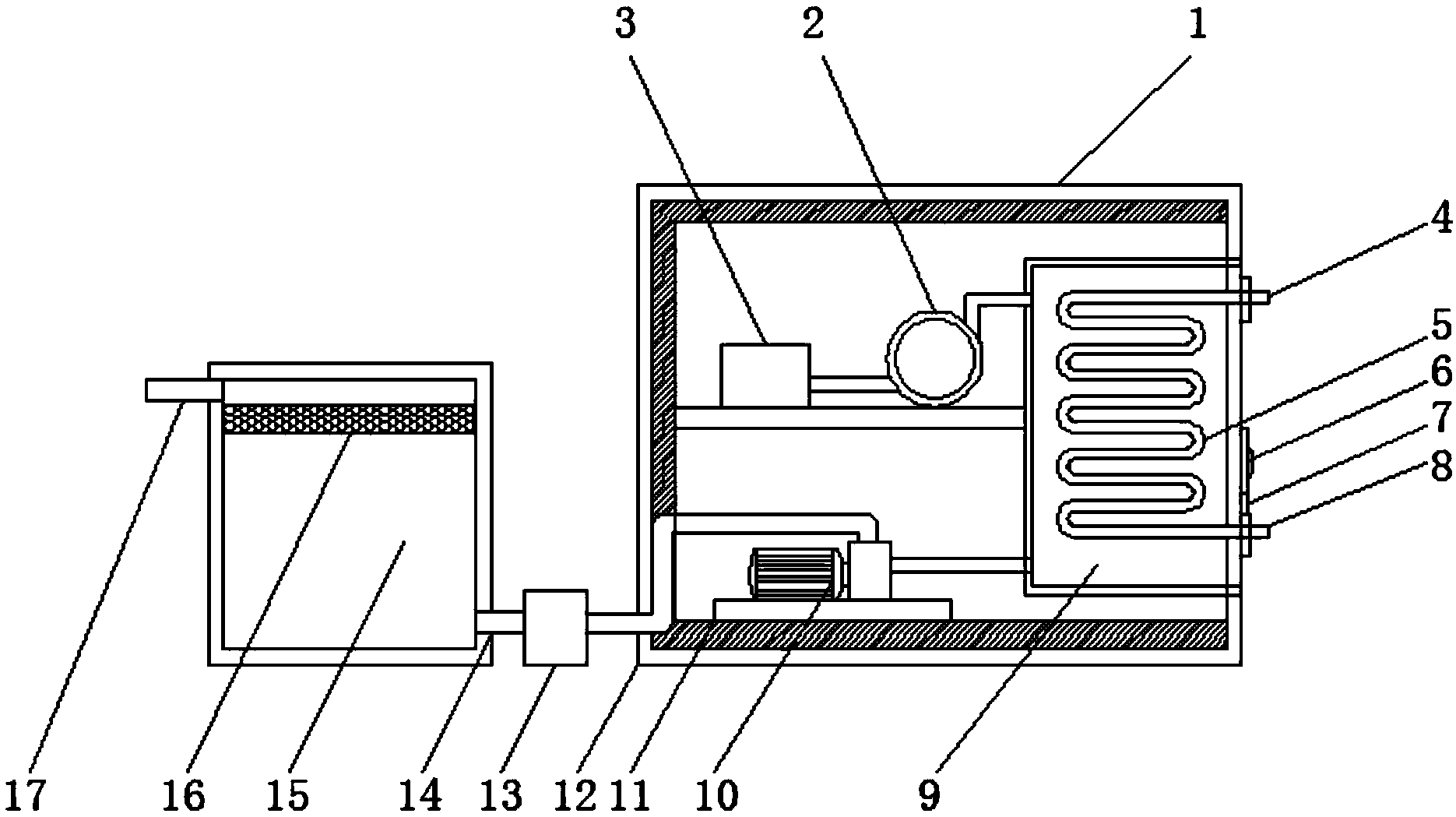

　　1.一種環保的廢水余熱回收裝置，包括余熱回收裝置本體(1)、水箱(15)、壓縮機(10)、換熱室(9)、解壓裝置(3)和出水口(8);其特征在于：所述余熱回收裝置本體(1)一側安裝后有水箱(15)，且水箱(15)上側設置有進水口(17)，所述水箱(15)通過水管(14)與水泵二(13)連接，且水泵二(13)通過水管(14)與壓縮機(10)連接，所述壓縮機(10)通過水管(14)與換熱室(9)連接，所述換熱室(9)上側設置有冷水入口(4)，且冷水入口(4)通過換熱排管(5)與出水口(8)連接，所述換熱室(9)上側通過水管(14)與水泵一(2)連接，且水泵一(2)通過水管(14)與解壓裝置(3)連接，所述解壓裝置(3)內部安裝有毛細管(18)，所述余熱回收裝置本體(1)外側安裝有不銹鋼外殼(12)，且不銹鋼外殼(12)內側安裝有保溫層(11)。

　　2.根據權利要求1所述的一種環保的廢水余熱回收裝置，其特征在于：所述余熱回收裝置本體(1)一側安裝有過濾水箱(20)，且過濾水箱(20)內部安裝有超濾膜裝置(19)。

　　3.根據權利要求1所述的一種環保的廢水余熱回收裝置，其特征在于：所述余熱回收裝置本體(1)外側安裝有壓縮機調節器(21)，且壓縮機調節器(21)輸出端與壓縮機(10)輸入端電性連接。

　　4.根據權利要求1所述的一種環保的廢水余熱回收裝置，其特征在于：所述出水口(8)外側安裝有溫度感應器(7)，且溫度感應器(7)輸出端與報警器(6)輸入端電性連接。

　　5.根據權利要求1所述的一種環保的廢水余熱回收裝置，其特征在于：所述水箱(15)上側安裝有粗過濾網(16)。

　　說明書

　　一種環保的廢水余熱回收裝置

　　技術領域

　　本實用新型涉及廢水回收處理設備技術領域，具體為一種環保的廢水余熱回收裝置。

　　背景技術

　　目前，廢水處理、就是利用物理、化學和生物的方法對廢水進行處理，使廢水凈化，減少污染，以至達到廢水回收、復用，充分利用水資源，但是在一些工廠用水中，廢水中含有大量的熱量，直接進行處理，這些熱量將會被浪費，如果將這些熱量進行回收利用，不僅節約了能源，還方便了對廢水的處理。

　　實用新型內容

　　本實用新型的目的在于提供一種環保的廢水余熱回收裝置，以解決上述背景技術中提出的問題。

　　為實現上述目的，本實用新型提供如下技術方案：一種環保的廢水余熱回收裝置，包括余熱回收裝置本體、水箱、壓縮機、換熱室、解壓裝置和出水口;所述余熱回收裝置本體一側安裝后有水箱，且水箱上側設置有進水口，所述水箱通過水管與水泵二連接，且水泵二通過水管與壓縮機連接，所述壓縮機通過水管與換熱室連接，所述換熱室上側設置有冷水入口，且冷水入口通過換熱排管與出水口連接，所述換熱室上側通過水管與水泵一連接，且水泵一通過水管與解壓裝置連接，所述解壓裝置內部安裝有毛細管，所述余熱回收裝置本體外側安裝有不銹鋼外殼，且不銹鋼外殼內側安裝有保溫層。

　　優選的，所述余熱回收裝置本體一側安裝有過濾水箱，且過濾水箱內部安裝有超濾膜裝置。

　　優選的，所述余熱回收裝置本體外側安裝有壓縮機調節器，且壓縮機調節器輸出端與壓縮機輸入端電性連接。

　　優選的，所述出水口外側安裝有溫度感應器，且溫度感應器輸出端與報警器輸入端電性連接。

　　優選的，所述水箱上側安裝有粗過濾網。

　　與現有技術相比，本實用新型的有益效果是：該余熱回收裝置本體的一側安裝有過濾水箱，且過濾水箱內部安裝有超濾膜裝置，通過超濾膜裝置進一步的將廢水進行過濾，可以進行再利用，既節約了水資源，又方便對水的處理，出水口外側安裝有溫度感應器，且溫度感應器輸出端與報警器輸入端電性連，當輸出水的溫度較低時警報器發出聲響，提示工作人員，余熱回收裝置本體外側安裝有壓縮機調節器，通過壓縮機調節器可以對壓縮力度進行調節，升高或降低水壓，水箱上側安裝有粗過濾網，可以對廢水進行粗過慮，防止較大的物體堵塞裝置。
