申請日2016.05.31

　　公開(公告)日2016.12.07

　　IPC分類號B01D29/35; B01D29/64; B01D29/68

　　摘要

　　本實用新型公開了采用自力式清洗過濾結構的污水凈化器，其包括過濾罐、過濾網和清洗裝置;過濾罐的中下部設置有安裝板，位于過濾網內部的安裝板上均勻地安裝有若干出水孔;清洗裝置包括兩端部分別安裝于過濾罐與安裝板的軸承上的旋轉軸，旋轉軸通過連桿安裝有毛刷;毛刷的刷體、旋轉軸和連桿內部均具有水流通過的腔體;刷體設置有刷毛側均布有若干與其內部腔體連通的過水孔;過濾罐中上設置有進水管和壓力傳感器，安裝板與過濾罐底壁之形成的空腔處分別連接有出水管和排污管;出水管上連接有與旋轉軸連通的清洗管;壓力傳感器及清洗管、出水管、排污管和進水管上分別設置有第一電磁閥、第二電磁閥、第三電磁閥和第四電磁閥與微處理器連接。

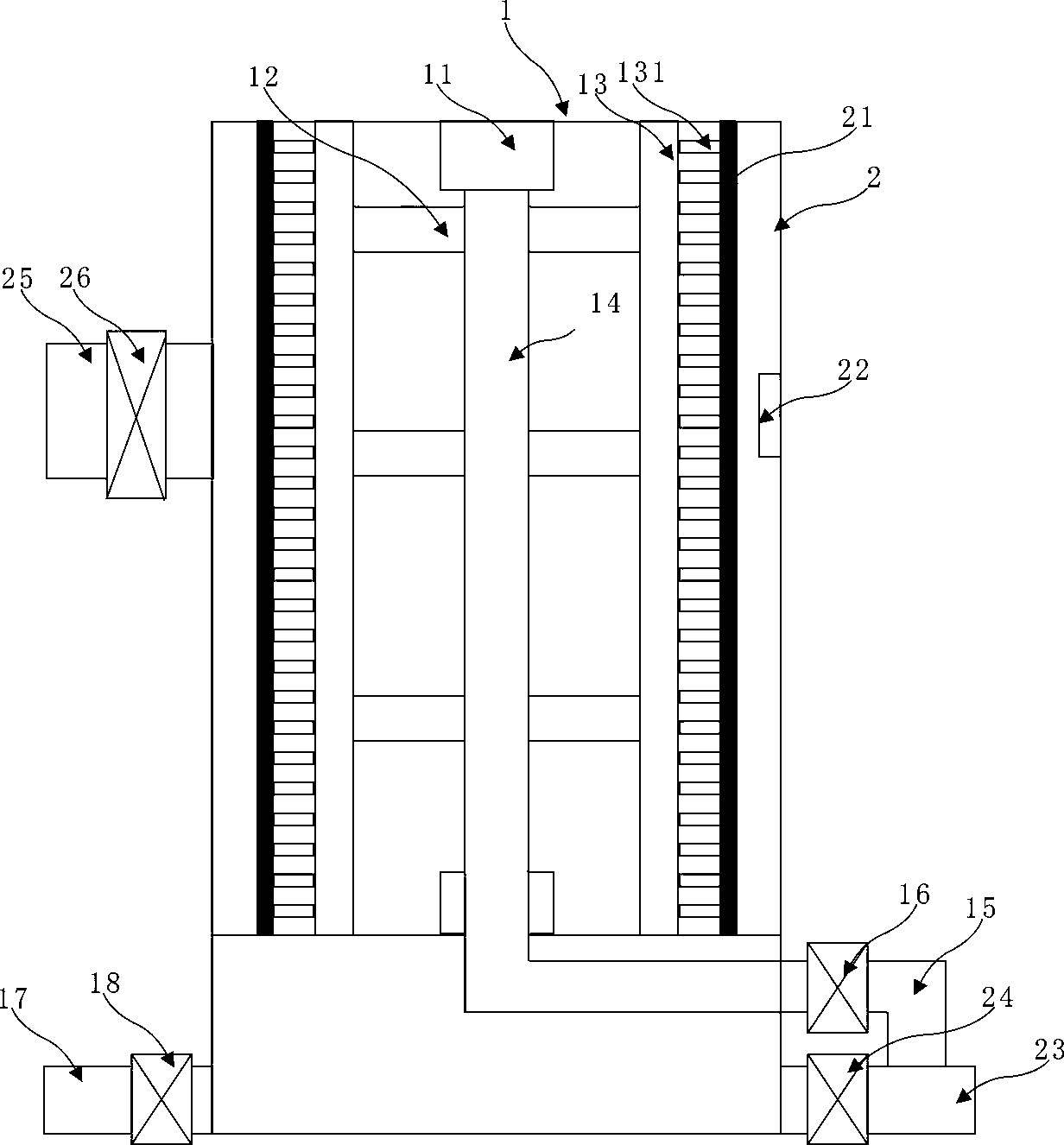

　　摘要附圖



　　權利要求書

　　1.采用自力式清洗過濾結構的污水凈化器，其特征在于：包括過濾罐、安裝在所述過濾罐內的過濾網和用于對所述過濾網進行清洗的清洗裝置;所述過濾罐的中下部設置有一與所述過濾罐頂壁配合、用于安裝過濾網的安裝板，位于所述過濾網內部的安裝板上均勻地安裝有若干出水孔;所述過濾罐頂壁與安裝板上均安裝有一軸承;

　　所述清洗裝置包括兩端部分別安裝于過濾罐與安裝板的軸承上的旋轉軸，所述旋轉軸通過連桿安裝有至少一塊對過濾網進行清洗的毛刷;所述毛刷的刷體、旋轉軸和連桿內部均具有水流通過的腔體;所述刷體設置有刷毛側均布有若干與其內部腔體連通的過水孔;

　　所述過濾罐中上部的側壁上設置有進水管和壓力傳感器，所述安裝板與過濾罐底壁之形成的空腔處分別連接有出水管和排污管;所述出水管上連接有與旋轉軸連通的清洗管;所述清洗管、出水管、排污管和進水管上分別設置有第一電磁閥、第二電磁閥、第三電磁閥和第四電磁閥，所述第二電磁閥位于空腔與清洗管連接段之間的出水管上;所述第一電磁閥、第二電磁閥、第三電磁閥、第四電磁閥和壓力傳感器均與微處理器連接。

　　2.根據權利要求1所述的采用自力式清洗過濾結構的污水凈化器，其特征在于：所述毛刷的高度等于所述過濾網高度。

　　3.根據權利要求1或2所述的采用自力式清洗過濾結構的污水凈化器，其特征在于：所述清洗管穿過空腔與旋轉軸位于安裝板的軸承上的端部密封連接。

　　說明書

　　采用自力式清洗過濾結構的污水凈化器

　　技術領域

　　本實用新型涉及凈化裝置，具體涉及一種采用自力式清洗過濾結構的污水凈化器。

　　背景技術

　　污水凈化過濾器是目前在水處理行業應用比較廣泛的設備，目前過濾其由于其簡單的設計以及良好過濾性能能使污水達到最佳的過濾效果;目前，過濾器主要是通過濾網來實現的，但在使用過程中濾網經常出現被污物堵塞的情況，一旦堵塞的情況出現，必須將過濾器拆開以對濾網進行清洗，因此該使用過程帶來諸多不便。

　　實用新型內容

　　針對現有技術中的上述不足，本實用新型提供的采用自力式清洗過濾結構的污水凈化器能夠通過進入進行清洗過濾網的清水帶動清洗裝置工作。

　　為了達到上述發明目的，本實用新型采用的技術方案為：

　　提供一種采用自力式清洗過濾結構的污水凈化器，其包括過濾罐、安裝在過濾罐內的過濾網和用于對過濾網進行清洗的清洗裝置;過濾罐的中下部設置有一與過濾罐頂壁配合、用于安裝過濾網的安裝板，位于過濾網內部的安裝板上均勻地安裝有若干出水孔;過濾罐頂壁與安裝板上均安裝有一軸承;

　　清洗裝置包括兩端部分別安裝于過濾罐與安裝板的軸承上的旋轉軸，旋轉軸通過連桿安裝有至少一塊對過濾網進行清洗的毛刷;毛刷的刷體、旋轉軸和連桿內部均具有水流通過的腔體;刷體設置有刷毛側均布有若干與其內部腔體連通的過水孔;

　　過濾罐中上部的側壁上設置有進水管和壓力傳感器，安裝板與過濾罐底壁之形成的空腔處分別連接有出水管和排污管;出水管上連接有與旋轉軸連通的清洗管;清洗管、出水管、排污管和進水管上分別設置有第一電磁閥、第二電磁閥、第三電磁閥和第四電磁閥，第二電磁閥位于空腔與清洗管連接段之間的出水管上;第一電磁閥、第二電磁閥、第三電磁閥、第四電磁閥和壓力傳感器均與微處理器連接。

　　本實用新型的有益效果為：當過濾罐內的壓力大于設定值時，微處理器會關閉第二電磁閥、第四電磁閥，啟動第一電磁閥和第三電磁閥，經出水管、清洗管、旋轉軸、連桿、刷體和過水孔向過濾罐內注入清水進行過濾網的清洗，水流快速通過旋轉軸、連桿和刷體時能夠通過旋轉軸帶動毛刷對過濾網進行清洗，清洗后的廢水流入空腔內，通過排污管排出過濾罐。

　　當過濾罐內的壓力大于設定值時，本方案采用對過濾網進行清洗的水流來自動帶動毛刷對過濾網進行清洗，不需要外部電力設備帶動清洗裝置，實現自動化操作的同時節約了大量的電能。
