申請日2016.05.31

　　公開(公告)日2016.12.07

　　IPC分類號B01D17/032; C02F1/40

　　摘要

　　本實用新型屬于污水處理技術領域，涉及一種工業廢水油水分離設備。本實用新型包括箱體，所述箱體內經隔板分為第一分離箱和第二分離箱，所述第一分離箱內設置有分離筒，所述分離筒內設置有攪拌葉片，所述攪拌葉片由驅動電機帶動旋轉，所述分離筒的中部設置有用于引入含油廢水的進料口，所述分離筒的下端設置有水流通孔，所述分離筒的上端設置有溢流口，所述水流通孔連通有第一中水槽，所述溢流口連通有第二中水槽，所述第一中水槽設置的上側和下側分別設置有經管道與第二分離箱連通的第一出口和第二出口，所述第一出口與第二分離箱的連接位置的高度高于第二出口與第二分離箱的連接位置的高度。

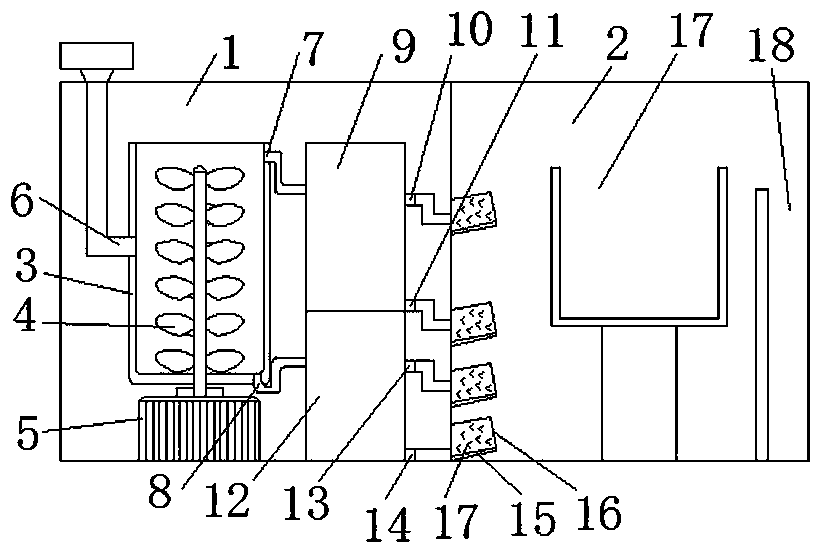

　　摘要附圖



　　權利要求書

　　1.一種工業廢水油水分離設備，其特征是：包括箱體，所述箱體內經隔板分為第一分離箱和第二分離箱，所述第一分離箱內設置有分離筒，所述分離筒內設置有攪拌葉片，所述攪拌葉片由驅動電機帶動旋轉，所述分離筒的中部設置有用于引入含油廢水的進料口，所述分離筒的下端設置有水流通孔，所述分離筒的上端設置有溢流口，所述水流通孔連通有第一中水槽，所述溢流口連通有第二中水槽，所述第一中水槽設置的上側和下側分別設置有經管道與第二分離箱連通的第一出口和第二出口，所述第一出口與第二分離箱的連接位置的高度高于第二出口與第二分離箱的連接位置的高度;所述第二中水槽的上側和下側分別設置有經管道與第二分離箱連通的第三出口和第四出口，所述第三出口與第二分離箱的連接位置的高度高于第四出口與第二分離箱的連接位置的高度。

　　2.根據權利要求1所述的工業廢水油水分離設備，其特征是：所述第四出口與第二分離箱的連接位置的高度高于第一出口與第二分離箱的連接位置的高度。

　　3.根據權利要求2所述的工業廢水油水分離設備，其特征是：所述第一出口、第二出口、第三出口和第四出口與第二分離箱的連接處設置有分散裝置。

　　4.根據權利要求3所述的工業廢水油水分離設備，其特征是：所述分散裝置包括底板和側板，所述底板和側板上均設置有阻尼件。

　　5.根據權利要求4所述的工業廢水油水分離設備，其特征是：所述阻尼件為阻尼葉片或者角鋼。

　　6.根據權利要求1所述的工業廢水油水分離設備，其特征是：所述第二分離箱內設置有油料槽和回水槽，所述油料槽的下端與第二分離槽的底部之間形成用于與回水槽相互連通的回水通道;所述油料槽的上端平面高于回水槽的上端平面。

　　說明書

　　一種工業廢水油水分離設備

　　技術領域

　　本實用新型屬于污水處理技術領域，公開了一種工業廢水油水分離設備。

　　背景技術

　　工業污水(industrial wastewater) 包括生產廢水和生產污水，是指工業生產過程中產生的廢水和廢液，其中含有隨水流失的工業生產用料、中間產物、副產品以及生產過程中產生的污染物。工業污水中通常含有不易揮發的非乳化油，如果不加分離而直接將污水排放到外部環境中會形成非常嚴重的環境污染，因而不宜直接排入城市下水道，以免增加城市下水道和城市污水處理的負荷。

　　對于工業污水中的油水分離，目前還很少見到有比較成熟的分離裝置和分離方法，大多通過利用油和水的密度不同這一特性而進行自然靜置分層，其普遍存在油水分離速度緩慢，分離效率不高等問題，且無法根據用戶的要求進行分級處理，對適用的場合也有較為嚴格的限制。

　　實用新型內容

　　本實用新型提供一種工業廢水油水分離設備，用于解決現有用于分離裝置存在的上述技術問題。

　　本實用新型為解決上述技術問題所采用的技術方案是：

　　一種工業廢水油水分離設備，其特征是：包括箱體，所述箱體內經隔板分為第一分離箱和第二分離箱，所述第一分離箱內設置有分離筒，所述分離筒內設置有攪拌葉片，所述攪拌葉片由驅動電機帶動旋轉，所述分離筒的中部設置有用于引入含油廢水的進料口，所述分離筒的下端設置有水流通孔，所述分離筒的上端設置有溢流口，所述水流通孔連通有第一中水槽，所述溢流口連通有第二中水槽，所述第一中水槽設置的上側和下側分別設置有經管道與第二分離箱連通的第一出口和第二出口，所述第一出口與第二分離箱的連接位置的高度高于第二出口與第二分離箱的連接位置的高度;所述第二中水槽的上側和下側分別設置有經管道與第二分離箱連通的第三出口和第四出口，所述第三出口與第二分離箱的連接位置的高度高于第四出口與第二分離箱的連接位置的高度。

　　進一步的，所述第四出口與第二分離箱的連接位置的高度高于第一出口與第二分離箱的連接位置的高度。

　　進一步的，所述第一出口、第二出口、第三出口和第四出口與第二分離箱的連接處設置有分散裝置。

　　進一步的，所述分散裝置包括底板和側板，所述底板和側板上均設置有阻尼件。

　　進一步的，所述阻尼件為阻尼葉片或者角鋼。

　　進一步的，所述第二分離箱內設置有油料槽和回水槽，所述油料槽的下端與第二分離槽的底部之間形成用于與回水槽相互連通的回水通道;所述油料槽的上端平面高于回水槽的上端平面。

　　本實用新型與現有技術相比具有以下有益效果：

　　本實用新型的工業廢水油水分離設備，包括箱體，所述箱體內經隔板分為第一分離箱和第二分離箱，所述第一分離箱內設置有分離筒，所述分離筒內設置有攪拌葉片，所述攪拌葉片由驅動電機帶動旋轉，所述分離筒的中部設置有用于引入含油廢水的進料口，所述分離筒的下端設置有水流通孔，所述分離筒的上端設置有溢流口，所述水流通孔連通有第一中水槽，所述溢流口連通有第二中水槽，所述第一中水槽設置的上側和下側分別設置有經管道與第二分離箱連通的第一出口和第二出口，所述第一出口與第二分離箱的連接位置的高度高于第二出口與第二分離箱的連接位置的高度;所述第二中水槽的上側和下側分別設置有經管道與第二分離箱連通的第三出口和第四出口，所述第三出口與第二分離箱的連接位置的高度高于第四出口與第二分離箱的連接位置的高度。本實用新型通過攪拌葉片對含油廢水進行初級分離，使得密度較大的水進入第一中水槽再進行分離，然后再將水引入到第二分離箱內;密度較小的油脂進入第二中水槽在進行分離，然后再將油脂引入到第二分離箱內進行最后的分離，本實用新型通過逐級分離，提高了分離的效率。同時本實用新型的第一分離箱與第二分離箱之間的連接關系降低了引入的物料對第二分離箱內的撓動，從而進一步提高分離的效率，縮短油水分離的時間。
