申請日2016.05.31

　　公開(公告)日2016.12.07

　　IPC分類號C02F9/14

　　摘要

　　本實用新型提供一種生活污水回收處理再利用系統，包括用于收集生活污水的污水回收管，污水回收管的上端連接建筑物各層的生活污水排水管，污水回收管的下端與人工濕地池的第一進水管連接，人工濕地池的第一出水管與中水儲存池的第二進水管連接;中水儲存池為由內層和外層組成的夾層式箱體，內層和外層之間設有保溫層，保溫層上面設有一層可對中水儲存池內的液體進行加熱的電熱膜，電熱膜的開啟和關閉均由控制器控制，中水儲存池上端通過輸氣管路連通蒸餾水儲存罐。相對于現有技術，本實用新型所涉及的污水回收處理再利用系統，技術應用簡單，實施成本低廉，尤其適合新建住宅小區。

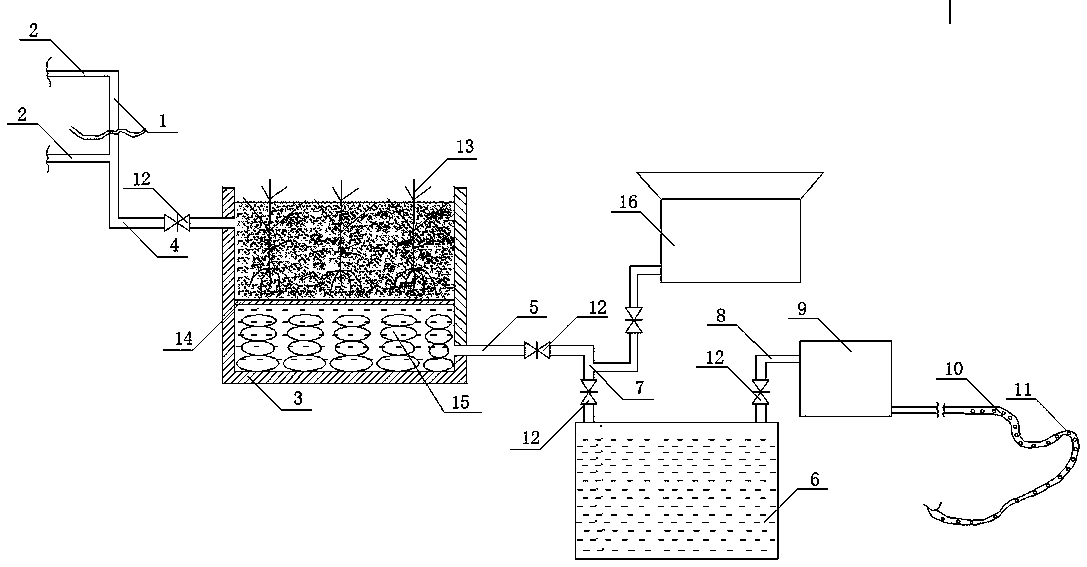

　　摘要附圖



　　權利要求書

　　1.生活污水回收處理再利用系統，其特征在于：包括用于收集生活污水的污水回收管(1)，污水回收管(1)的上端連接建筑物各層的生活污水排水管(2)，污水回收管(1)的下端與人工濕地池(3)的第一進水管(4)連接，人工濕地池(3)的第一出水管(5)與中水儲存池(6)的第二進水管(7)連接;中水儲存池(6)為由內層和外層組成的夾層式箱體，內層和外層之間設有保溫層，保溫層上面設有一層可對中水儲存池(6)內的液體進行加熱的電熱膜，電熱膜的開啟和關閉均由控制器控制，中水儲存池(6)上端通過輸氣管路(8)連通蒸餾水儲存罐(9);蒸餾水儲存罐(9)通過輸送管道與埋在小區綠化帶地面下的導流管(10)連接，導流管(10)上開設有供凈化水流出的開口(11);人工濕地池(3)的位置高于中水儲存池(6);所述第一進水管(4)、第一出水管(5)、第二進水管(7)和輸氣管路(8)上均開設有閥門(12);所述人工濕地池(3)從上往下依次為水生植物(13)、有機織物(14)和鵝卵石(15)。

　　2. 根據權利要求1所述的生活污水回收處理再利用系統，其特征在于：所述生活污水回收處理再利用系統還設置有雨水收集裝置(16)，雨水收集裝置(16)的出水口與中水儲存池(6)的第二進水管(7)連接。

　　3. 根據權利要求1所述的生活污水回收處理再利用系統，其特征在于：所述水生植物(13)為鳶尾、狐尾藻或空心菜。

　　說明書

　　生活污水回收處理再利用系統

　　技術領域

　　本實用新型屬于市政給排水技術領域，具體涉及一種生活污水回收處理再利用系統。

　　背景技術

　　我國是一個干旱缺水嚴重的國家，我國的淡水資源總量為28000億立方米，占全球水資源的6%，僅次于巴西、俄羅斯和加拿大，名列世界第四位。但是，我國的人均水資源量只有2300立方米，僅為世界平均水平的1/4，是全球人均水資源最貧乏的國家之一。然而，中國又是世界上用水量最多的國家。僅2002年，全國淡水取用量達到5497億立方米，大約占世界年取用量的13%。中國從20世紀70年代以來就開始鬧水荒，這不是危言聳聽，而是客觀存在的事實。80年代以來，中國的水荒由局部逐漸蔓延至全國，情勢越來越嚴重，對農業和國民經濟已經帶來了嚴重影響。

　　據統計，我國每年的工業廢水和城鎮生活污水排放總量已達到 631 億噸，這相當于我們每人每年排放 40 多噸的廢污水，而其中大部分未經處理就直接排入了江河湖海。地表水不夠用或地表水受到污染不能用，人們就轉向地下水。但是，長期超量開采地下水卻引發地面沉降等環境惡果。

　　目前，針對廢水及生活污水的回收處理及循環利用，已經有很多的解決方案，很多大中型污染型企業依國家要求，必須配備有廢水及生活污水的回收處理及循環使用系統。這類的回收處理及循環使用系統大多投資巨大、設施復雜、功能特定，具有定制的特點，并不適合大規模大范圍跨行業推廣使用。而市場雖然有很多企業針對家庭或小型居民樓的生活污水回收處理系統或提供了一些有針對的解決方案，具有一定的代表性以及普遍性，但有的回收處理及循環使用系統實施方案相對復雜，易用性不強;有的有的回收處理及循環使用系統是只是針對家庭或物業所有者現有管道系統進行改進或加裝，需要家庭或物業所有者承擔實施費用，推廣起來難度較大。

　　發明內容

　　本實用新型要解決的技術問題是現有的污水回收處理再利用系統實施方案相對復雜，易用性不強，需要家庭或物業所有者承擔實施費用，推廣起來難度較大，為解決上述問題，本實用新型提供一種生活污水回收處理再利用系統。

　　本實用新型的目的是以下述方式實現的：

　　生活污水回收處理再利用系統，包括用于收集生活污水的污水回收管，污水回收管的上端連接建筑物各層的生活污水排水管，污水回收管的下端與人工濕地池的第一進水管連接，人工濕地池的第一出水管與中水儲存池的第二進水管連接;中水儲存池為由內層和外層組成的夾層式箱體，內層和外層之間設有保溫層，保溫層上面設有一層可對中水儲存池內的液體進行加熱的電熱膜，電熱膜的開啟和關閉均由控制器控制，中水儲存池上端通過輸氣管路連通蒸餾水儲存罐;蒸餾水儲存罐通過輸送管道與埋在小區綠化帶地面下的導流管連接，導流管上開設有供凈化水流出的開口;人工濕地池的位置高于中水儲存池;所述第一進水管、第一出水管、第二進水管和輸氣管路上均開設有閥門;所述人工濕地池從上往下依次為水生植物、有機織物和鵝卵石。

　　所述生活污水回收處理再利用系統還設置有雨水收集裝置，雨水收集裝置的出水口與中水儲存池的第二進水管連接。

　　所述水生植物為鳶尾、狐尾藻或空心菜。

　　相對于現有技術，本實用新型所涉及的污水回收處理再利用系統，技術應用簡單，實施成本低廉，尤其適合新建住宅小區。在水資源日益緊張的今天，水資源的使用成本越來越高，現實迫使我們必須要重視并盡可能的加強水的循環使用。本實用新型可以說是提供了一個易于實施的、實施成本低廉的水資源循環利用的方向，實施成本和難度都相對較低，如果在新建住宅小區就使用該系統，則僅增加極少建筑成本，就可以長期使用，如此可以給國家和社會節約大量的水資源使用成本，既減少了水資源的無謂浪費，又降低了社會使用水資源的成本，有較大的社會效益以及經濟效益應用前景，有較高的推廣應用價值。
