申請日2016.07.21

　　公開(公告)日2018.01.30

　　IPC分類號C02F1/72; C02F1/46

　　摘要

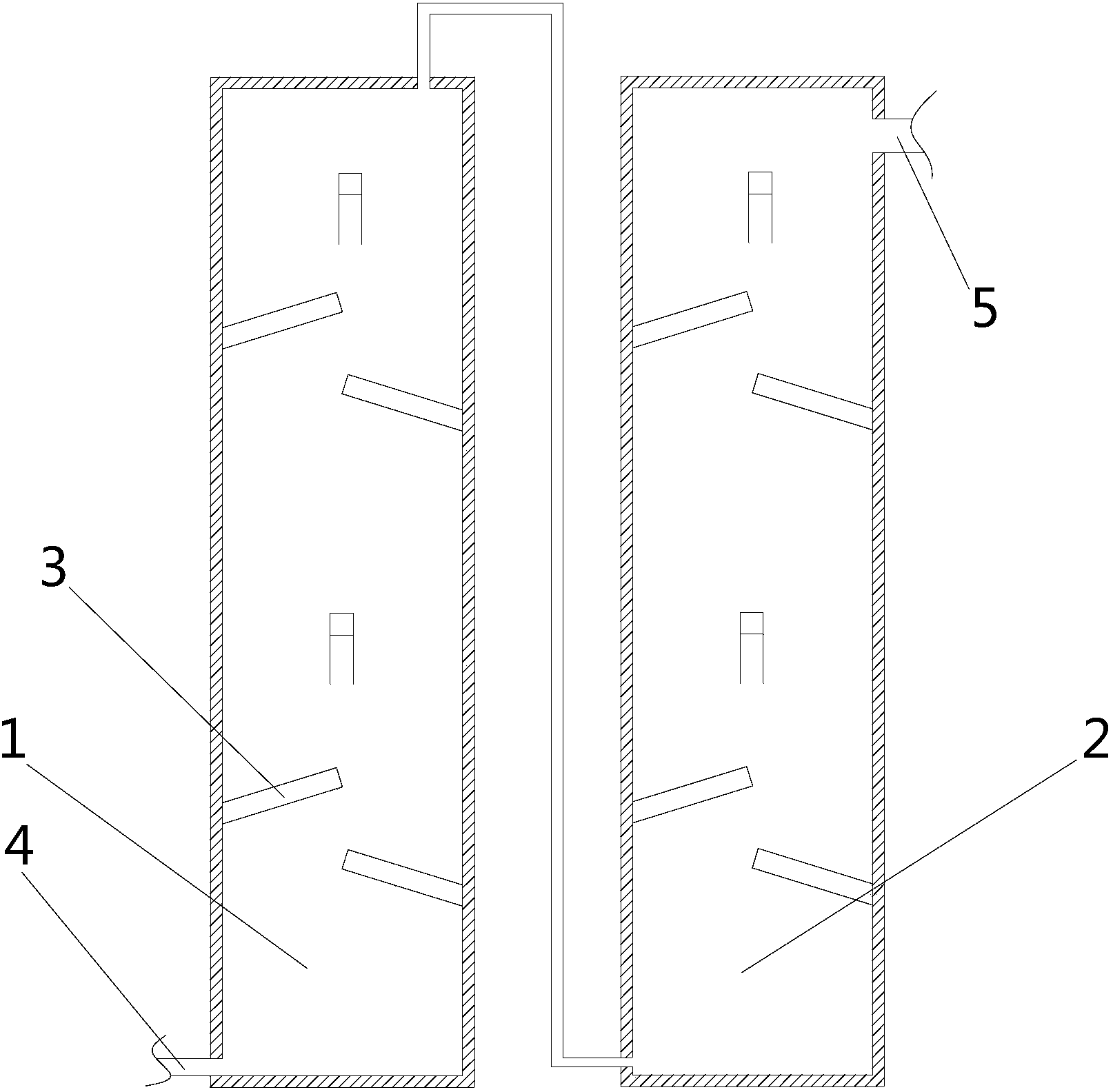

　　本發明涉及一種污水處理設備，尤其是涉及一種結構簡單、運行成本較低且使污水在電化學分解過程中形成擾流效果從而放置出現極化、鈍化并且工作效率高的恒壓式污水氧化處理裝置，包括罐體一(1)、罐體二(2)、稀有金屬板組(3)多個、所述罐體一(1)與罐體二(2)連通，所述稀有金屬板組(3)設在罐體一(1)和罐體二(2)的內壁上，所述罐體一(1)和罐體二(2)內的稀有金屬板組(3)均為六個且每?jī)蓚�(gè)構成一組，每組稀有金屬板組(3)位于同一豎直平面內，相鄰兩組稀有金屬板組(3)構成的豎直平面彼此相交，還包括進水口(4)和出水口(5)，所述進水口(4)設在罐體一(1)上，所述出水口(5)設在罐體二(2)上。

　　權利要求書

　　1.一種恒壓式污水氧化處理裝置，包括罐體一(1)、罐體二(2)、稀有金屬板組(3)多個、所述罐體一(1)與罐體二(2)連通，所述稀有金屬板組(3)設在罐體一(1)和罐體二(2)的內壁上，所述罐體一(1)和罐體二(2)內的稀有金屬板組(3)均為六個且每?jī)蓚�(gè)構成一組，每組稀有金屬板組(3)位于同一豎直平面內，相鄰兩組稀有金屬板組(3)構成的豎直平面彼此相交，還包括進水口(4)和出水口(5)，所述進水口(4)設在罐體一(1)上，所述出水口(5)設在罐體二(2)上。

　　2.根據權利要求1所述的恒壓式污水氧化處理裝置，其特征在于：所述金屬板組(3)為至少四塊稀有金屬板。

　　3.根據權利要求1所述的恒壓式污水氧化處理裝置，其特征在于：所述相鄰兩組稀有金屬板組(3)構成的豎直平面相交形成45度夾角。

　　4.根據權利要求1所述的恒壓式污水氧化處理裝置，其特征在于：所述進水口(4)設在罐體一(1)下部。

　　5.根據權利要求1所述的恒壓式污水氧化處理裝置，其特征在于：所述出水口(5)設在罐體二(2)上部。

　　6.根據權利要求1所述的恒壓式污水氧化處理裝置，其特征在于：所述罐體一(1)與罐體二(2)連通是指罐體一(1)的頂部與罐體二(2)底部連通。

　　說明書

　　恒壓式污水氧化處理裝置

　　技術領域

　　本發明涉及一種污水處理設備，尤其是涉及一種恒壓式污水氧化處理裝置。

　　背景技術

　　目前，工業生產形成的污水中含有大量的重金屬離子，如電鍍廠鍍件洗滌水，有色金屬冶煉廠除塵排水等。而實際所需處理的廢水中含有的重金屬并不是單一種類，往往多種重金屬并存，這些重金屬離子對環境構成的威脅很大。

　　處理含重金屬的廢水時，若陽極板釋放出來的金屬離子沒有及時的擴散到水體中，極板易出現極化、鈍化現象，從而導致污水處理時間長，能耗高、活性物質釋入不均勻、渣滓的含水率較高及操作連續性差等問題。

　　發明內容

　　針對現有技術中的上述不足，本發明提供一種結構簡單、運行成本較低且使污水在電化學分解過程中形成擾流效果從而放置出現極化、鈍化并且工作效率高的恒壓式污水氧化處理裝置。

　　為實現以上技術目的,本發明的技術方案是:一種恒壓式污水氧化處理裝置，包括罐體一、罐體二、稀有金屬板組多個、所述罐體一與罐體二連通，所述稀有金屬板組設在罐體一和罐體二的內壁上，所述罐體一和罐體二內的稀有金屬板組均為六個且每?jī)蓚�(gè)構成一組，每組稀有金屬板組位于同一豎直平面內，相鄰兩組稀有金屬板組構成的豎直平面彼此相交，還包括進水口和出水口，所述進水口設在罐體一上，所述出水口設在罐體二上。

　　作為優選，所述金屬板組為至少四塊稀有金屬板。

　　作為優選，所述相鄰兩組稀有金屬板組構成的豎直平面相交形成度夾角。

　　作為優選，所述進水口設在罐體一下部。

　　作為優選，所述出水口設在罐體二上部。

　　作為優選，所述罐體一與罐體二連通是指罐體一的頂部與罐體二底部連通。

　　從以上描述可以看出，本發明具備以下優點：本發明在使用時污水通入罐體一后由于稀有金屬板組設在罐體一和罐體二的內壁上且每組稀有金屬板組位于同一豎直平面內，相鄰兩組稀有金屬板組構成的豎直平面彼此相交，污水在罐體一和罐體二內會形成旋流的效果，同時進水口的壓力達到一定時，旋流的效果更加強烈，采用雙罐體的設計不僅可以提高電化學污水處理的效率，同時污水對稀有金屬板組的沖洗效果也極強，從而保證使用的效果。
