申請日2016.07.21

　　公開(公告)日2018.01.30

　　IPC分類號C02F9/00

　　摘要

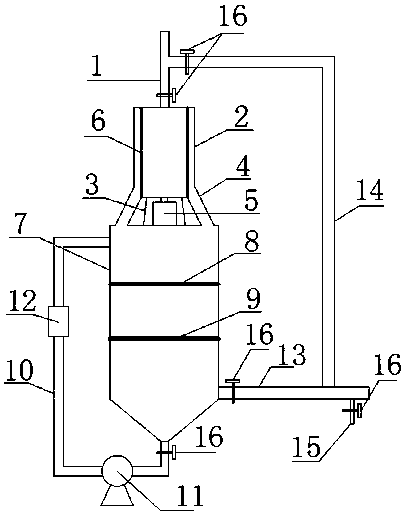

　　一種用于金屬制品廢水的處理設備，包括廢水進口管、離心罐、支架、連通管、離心電機、離心筒、處理罐、第一填料層、第二填料層、回流管、回流泵、止回閥、排水管、放空管、取樣口以及閥門;所述廢水進口管與所述離心罐中間部位固定連接，所述離心罐通過所述支架與所述處理罐固定連接，所述離心罐還通過所述連接管與所述處理罐連通，所述離心罐內設有離心筒，所述離心罐與所述處理罐之間設有一離心電機，所述離心電機與所述離心筒轉動連接，所述第一填料層、第二填料層依次固定在所述處理罐內，所述排水管位于所述處理罐底部;該用于金屬制品廢水的處理設備結構簡單，效率高，通過離心電機以及離心筒的相互配合，使得廢水初步固液分離，避免在廢水處理設備中阻塞。

　　權利要求書

　　1.一種用于金屬制品廢水的處理設備，至少包括廢水進口管、離心罐、支架、連通管、離心電機、離心筒、處理罐、第一填料層、第二填料層、回流管、回流泵、止回閥、排水管、放空管、取樣口以及閥門;其特征在于：所述廢水進口管與所述離心罐中間部位固定連接，所述離心罐通過所述支架與所述處理罐固定連接，所述離心罐還通過所述連接管與所述處理罐連通，所述離心罐內設有離心筒，所述離心罐與所述處理罐之間設有一離心電機，所述離心電機與所述離心筒轉動連接，所述第一填料層、第二填料層由上至下依次固定在所述處理罐內，所述排水管位于所述處理罐底部。

　　2.根據權利要求1所述的一種用于金屬制品廢水的處理設備，其特征在于：所述回流管一端與所述處理罐底端連接，另一端與所述第一填料層上部的處理罐連接，且所述回流管上還設有回流泵以及止回閥。

　　3.根據權利要求1所述的一種用于金屬制品廢水的處理設備，其特征在于：所述放空管一端與所述廢水進口管連接，另一端與所述排水管連接。

　　4.根據權利要求1所述的一種用于金屬制品廢水的處理設備，其特征在于：所述取樣口設在所述排水管上。

　　5.根據權利要求1所述的一種用于金屬制品廢水的處理設備，其特征在于：所述廢水進口管、回流管、排水管、放空管以及取樣口均設有閥門，且所述廢水進口管、回流管、排水管、放空管設有的閥門為閘閥，所述取樣口設有的閥門為截止閥。

　　說明書

　　一種用于金屬制品廢水的處理設備

　　技術領域

　　本發明涉及一種廢水處理設備，具體為一種用于金屬制品廢水的處理設備。

　　背景技術

　　水是人類及一切生物賴以生存的必不可少的重要物質，是工農業生產、經濟發展和環境改善不可替代的極為寶貴的自然資源。廢水處理，是為使廢水達到排水某一水體或再次使用的水質要求，并對其進行凈化的過程。隨著水資源的日益匱乏，人們越來越注意到節約用水的重要性。解決水資源匱乏的方案還要向排出的廢水如何凈化進行轉移�，F(xiàn)有技術中的金屬制品處理過程中會產生廢水，廢水處理技術水平還不是很完善，廢水的處理也不是很徹底。另外，現有的廢水處理設備在廢水處理時容易對設備堵塞，且難以放空處理設備，結構復雜，不利于維修。

　　發明內容

　　本發明的目的在于提供一種用于金屬制品廢水的處理設備，以解決上述背景技術中提出的問題。

　　為實現上述目的，本發明提供如下技術方案：一種用于金屬制品廢水的處理設備，至少包括廢水進口管、離心罐、支架、連通管、離心電機、離心筒、處理罐、第一填料層、第二填料層、回流管、回流泵、止回閥、排水管、放空管、取樣口以及閥門;其特征在于：所述廢水進口管與所述離心罐中間部位固定連接，所述離心罐通過所述支架與所述處理罐固定連接，所述離心罐還通過所述連接管與所述處理罐連通，所述離心罐內設有離心筒，所述離心罐與所述處理罐之間設有一離心電機，所述離心電機與所述離心筒轉動連接，所述第一填料層、第二填料層由上至下依次固定在所述處理罐內，所述排水管位于所述處理罐底部。

　　優選的，所述回流管一端與所述處理罐底端連接，另一端與所述第一填料層上部的處理罐連接，且所述回流管上還設有回流泵以及止回閥。

　　優選的，所述放空管一端與所述廢水進口管連接，另一端與所述排水管連接。

　　優選的，所述取樣口設在所述排水管上。

　　優選的，所述廢水進口管、回流管、排水管、放空管以及取樣口均設有閥門，且所述廢水進口管、回流管、排水管、放空管設有的閥門為閘閥，所述取樣口設有的閥門為截止閥。

　　本發明的有益效果是：該用于金屬制品廢水的處理設備結構簡單，效率高，通過離心電機以及離心筒的相互配合，使得廢水初步固液分離，避免在廢水處理設備中阻塞，通過取樣口進行取樣檢測，若合格則通過排水管排出，若不合格，則通過回流管再次進入處理罐，進行多次循環處理，當設備故障或需要更換填料，則通過放空管進行放空離心罐以及處理罐，使廢水從放空管排出，便于維修處理罐。
