申請日2016.07.21

　　公開(公告)日2018.01.30

　　IPC分類號C02F1/469

　　摘要

　　本發明涉及一種污水處理設備，尤其是涉及一種結構簡單、運行成本較低且適用于較多污水處理場合的污水脫酸/堿裝置,包括裝置本體1、離子膜2、正電極棒3、負電極棒4、脫酸/堿循環泵5、集液箱6和電源7，所述離子膜2位于裝置本體1內部的中間位置，所述正電極棒3插入裝置本體1左側且與電源7電連接，所述裝置本體1左側設有污水進水口8和污水出水口9，所述負電極棒4插入裝置本體1右側且與電源7電連接，所述裝置本體1右側設有進水口10和出水口11，所述脫酸/堿循環泵5和集液箱6連通且通過進水口10和出水口11與裝置本體1右側串接連通。

　　權利要求書

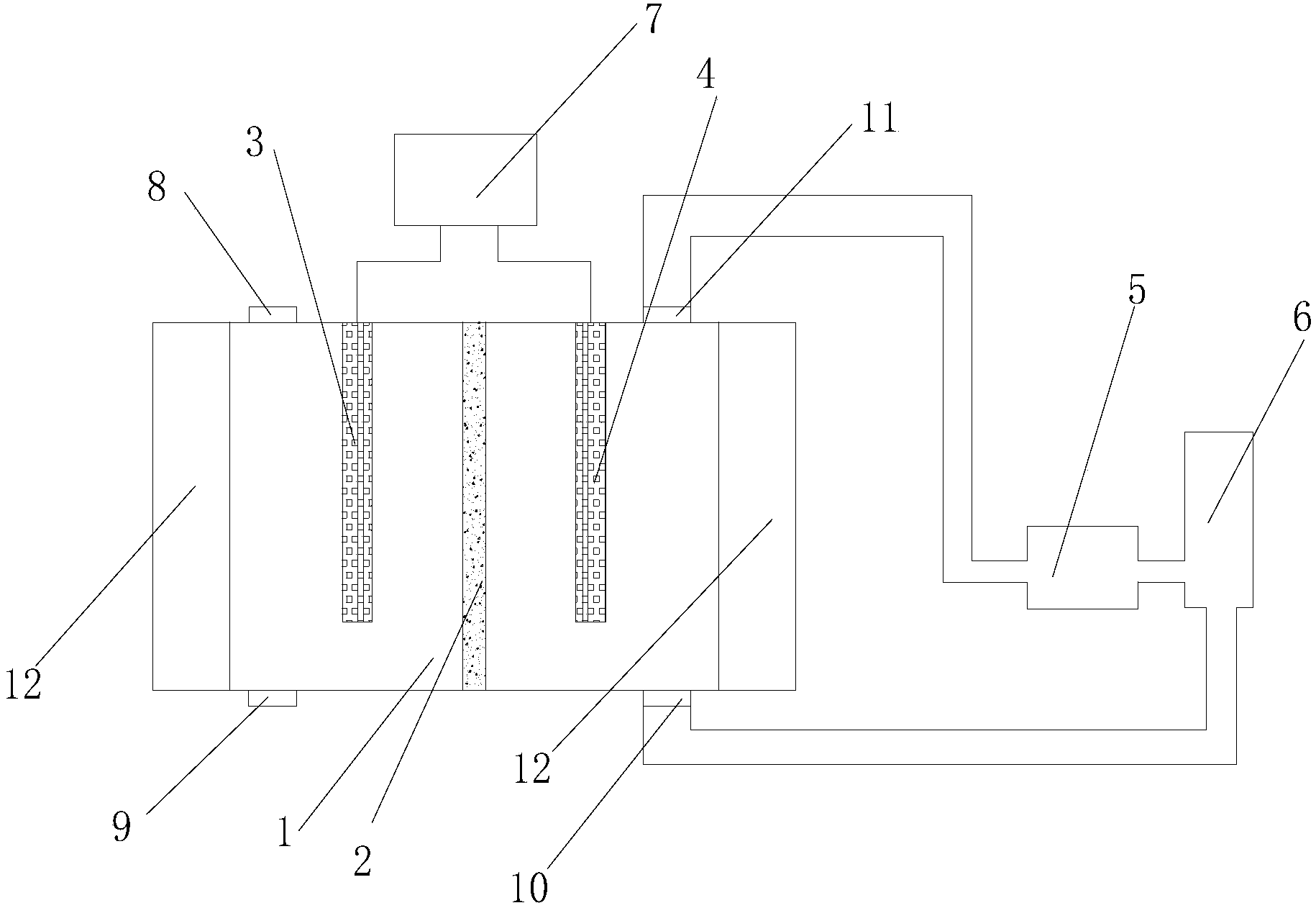

　　1.一種污水脫酸/堿裝置，包括裝置本體(1)、離子膜(2)、正電極棒(3)、負電極棒(4)、脫酸/堿循環泵(5)、集液箱(6)和電源(7)，所述離子膜(2)位于裝置本體(1)內部的中間位置，所述正電極棒(3)插入裝置本體(1)左側且與電源(7)電連接，所述裝置本體(1)左側設有污水進水口(8)和污水出水口(9)，所述負電極棒(4)插入裝置本體(1)右側且與電源(7)電連接，所述裝置本體(1)右側設有進水口(10)和出水口(11)，所述脫酸/堿循環泵(5)和集液箱(6)連通且通過進水口(10)和出水口(11)與裝置本體(1)右側串接連通。

　　2.根據權利要求1所述的污水脫酸/堿裝置，其特征在于：所述污水進水口(8)設在裝置本體(1)左側上部。

　　3.根據權利要求1所述的污水脫酸/堿裝置，其特征在于：所述污水出水口(9)設在裝置本體(1)左側下部。

　　4.根據權利要求1所述的污水脫酸/堿裝置，其特征在于：所述進水口(10)設在裝置本體(1)右側下部。

　　5.根據權利要求1所述的污水脫酸/堿裝置，其特征在于：所述出水口(11)設在裝置本體(1)右側上部。

　　6.根據權利要求1所述的污水脫酸/堿裝置，其特征在于：還包括自動清洗機(12)，所述自動清洗機(12)分別設在裝置本體(1)的左側和右側。

　　說明書

　　污水脫酸/堿裝置

　　技術領域

　　本發明涉及一種污水處理設備，尤其是涉及一種污水脫酸/堿裝置。

　　背景技術

　　隨著國家工業化進程的發展，工業企業越來越多，許多企業特別是化工企業會使用大量的燒堿、硫酸、鹽酸，會產生大量的含酸或含堿的高含有機物的有機廢水，處理難度較大，費用較高。隨著環保管理部門對企業的污水排放要求的提高，直接制約了企業的發展。

　　中國專利CNA公開了一種印染清潔堿回收的方法及裝置，其裝置包括濃堿超濾膜短程在線回用單元和廢淡堿超濾膜回收利用單元，其中，所述濃堿超濾膜短程在線回用單元包括依次相連的絲光機軋堿槽、轉籠過濾器、第一疊片過濾器和超濾裝置，所述的絲光機軋堿槽同時與所述超濾裝置相連通;所述的廢淡堿超濾膜回收單元包括依次相連的淡堿回流匯集箱和庫存桶，其中，所述的庫存桶分別與三級堿回收設備和疊片過濾器相連，同時所述的第二疊片過濾器與超濾裝置相連，所述的庫存桶的出水端連接有分流閥。

　　該裝置的設置僅是針對印染污水回收處理領域的設計，其結構較為復雜，在處理時運行成本較高。

　　綜上所述，目前針對污水的堿回收的設計結構較為復雜，運行成本較高且適用性較差。

　　發明內容

　　針對現有技術中的上述不足，本發明提供一種結構簡單、運行成本較低且適用于較多污水處理場合的污水脫酸/堿裝置。

　　為實現以上技術目的,本發明的技術方案是:一種污水脫酸/堿裝置，包括裝置本體、離子膜、正電極棒、負電極棒、脫酸/堿循環泵、集液箱和電源，所述離子膜位于裝置本體內部的中間位置，所述正電極棒插入裝置本體左側且與電源電連接，所述裝置本體左側設有污水進水口和污水出水口，所述負電極棒插入裝置本體右側且與電源電連接，所述裝置本體右側設有進水口和出水口，所述脫酸/堿循環泵和集液箱連通且通過進水口和出水口與裝置本體右側串接連通。

　　作為優選，所述污水進水口設在裝置本體左側上部。

　　作為優選，所述污水出水口設在裝置本體左側下部。

　　作為優選，所述進水口設在裝置本體右側下部。

　　作為優選，所述出水口設在裝置本體右側上部。

　　作為優選，還包括自動清洗機，所述自動清洗機分別設在裝置本體的左側和右側。

　　從以上描述可以看出，本發明具備以下優點：本發明的污水脫酸/堿裝置，能方便的把含堿廢水的燒堿以液堿的方式分離出來，該液堿可以直接回用于化工產品生產工藝中，節約了生產成本。同時可以通過對正電極棒和負電極棒的通電換向，達到脫酸的效果，另外污水經脫酸/堿后，PH值大大變化，就不需要投加大量的酸/堿液中和，也就大大降低了原來污水處理工藝中的無機鹽含量，污水處理就變得方便容易，特別是使生化效果提高幾十倍，處理后污水就可方便達標排放或回用，污水處理費用大大降低。
