申請日2016.05.09

　　公開(公告)日2016.08.31

　　IPC分類號C02F1/28; C02F1/72

　　摘要

　　本發明涉及一種工業廢水中難降解有機物高效削減處理方法和裝置，方法包括以下步驟：將難降解有機廢水注入活性炭自生——再生反應器;投加粉末活性炭和過氧化氫;密閉、升溫?cái)嚢璺磻?yīng);固液分離，排出廢水，收集固體;固體循環利用。裝置包括粉末活性炭溶漿池、過氧化氫投料池、活性炭自生——再生反應器、貯存池和脫水機，活性炭自生——再生反應器與廢水輸送管、粉末活性炭溶漿池和過氧化氫投料池連通，活性炭自生——再生反應器頂部安裝攪拌機、通過加熱器加熱、上部設有溢流管和釋氣管、底部設有固液兩相出水管，固液兩相出水管與貯存池連通，通過脫水機脫水。本發明的方法和裝置能夠?qū)﹄y降解有機物廢水進行處理，實現顆�；钚蕴吭�位自生及再生，運行成本低。

　　權利要求書

　　1.一種工業廢水中難降解有機物高效削減處理方法，包括以下步驟：

　　(1)將難降解有機廢水注入活性炭自生——再生反應器(3);

　　(2)分別向活性炭自生——再生反應器(3)中投加粉末活性炭和過氧化氫溶液;

　　(3)密閉活性炭自生——再生反應器(3)，升溫至150～200℃并攪拌反應5～7h;

　　(4)反應結束后的固液兩相反應液經過脫水進行固液分離，排出去除了難降解有機物的廢水，收集固體;

　　(5)收集的固體用于步驟(2)進行循環利用。

　　2.根據權利要求1所述的一種工業廢水中難降解有機物高效削減處理方法，其特征在于：所述粉末活性炭采用濕法進行投加。

　　3.根據權利要求1所述的一種工業廢水中難降解有機物高效削減處理方法，其特征在于：所述過氧化氫溶液的質量濃度為30%，投量為2～4mL/L廢水。

　　4.根據權利要求1所述的一種工業廢水中難降解有機物高效削減處理方法，其特征在于：所述粉末活性炭的投量為5～10g/L廢水。

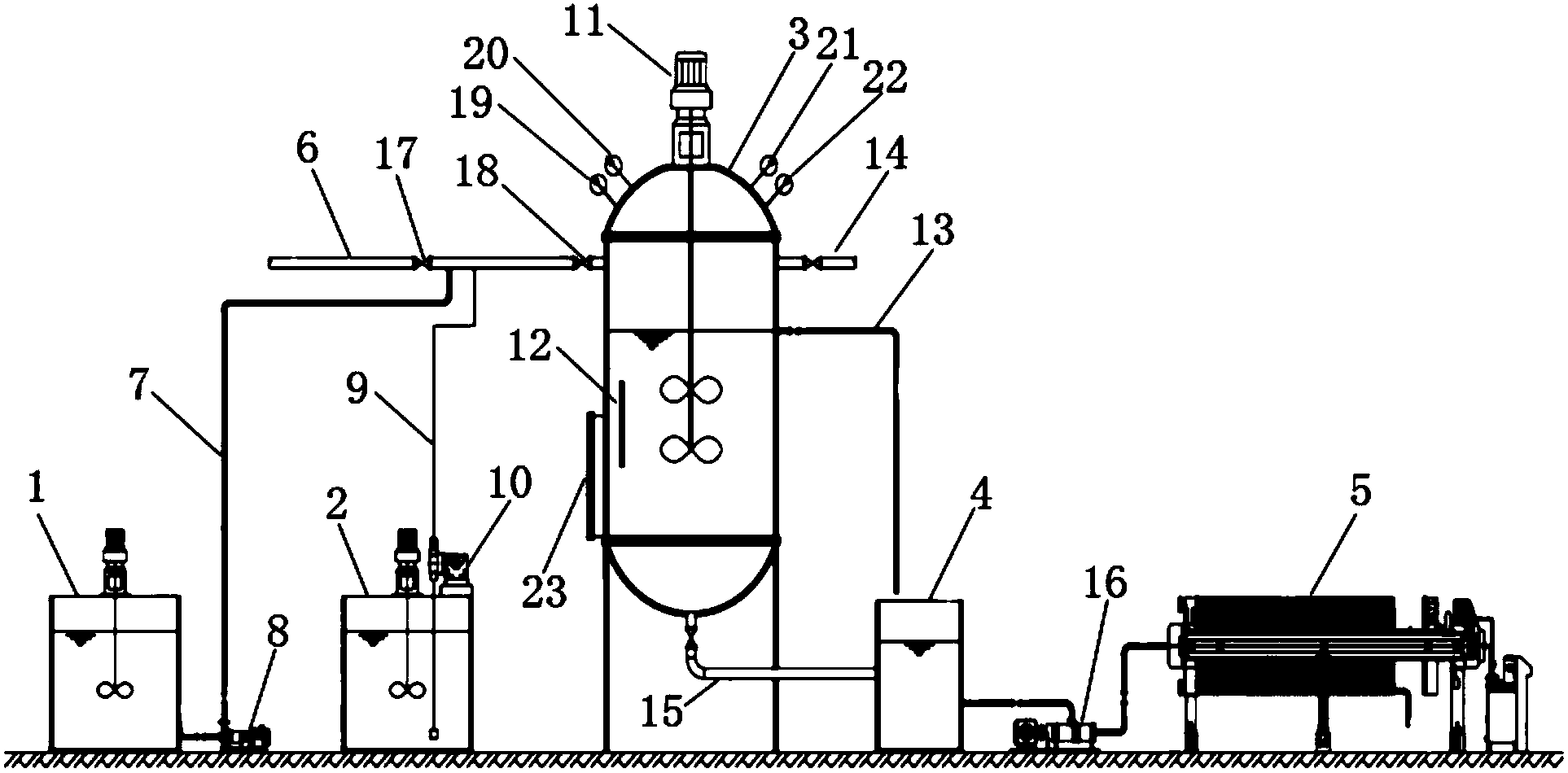

　　5.一種實現權利要求1所述的工業廢水中難降解有機物高效削減處理方法的裝置，包括粉末活性炭溶漿池(1)、過氧化氫投料池(2)、活性炭自生——再生反應器(3)、貯存池(4)和脫水機(5)，其特征在于：所述活性炭自生——再生反應器(3)與廢水輸送管(6)連通，所述粉末活性炭溶漿池(1)通過粉末活性炭投料管(7)與活性炭自生——再生反應器(3)連通、通過第一投料泵(8)向活性炭自生——再生反應器(3)輸料，所述過氧化氫投料池(2)通過過氧化氫投料管(9)與活性炭自生——再生反應器(3)連通、通過第二投料泵(10)向活性炭自生——再生反應器(3)投料，所述活性炭自生——再生反應器(3)頂部安裝有攪拌機(11)，活性炭自生——再生反應器(3)通過加熱器(12)進行加熱，所述活性炭自生——再生反應器(3)上部設有溢流管(13)和釋氣管(14)，所述活性炭自生——再生反應器(3)底部設有固液兩相出水管(15)，所述固液兩相出水管(15)與貯存池(4)連通，所述貯存池(4)通過輸送泵(16)向脫水機(5)輸送固液兩相反應液。

　　6.根據權利要求5所述的一種工業廢水中難降解有機物高效削減處理裝置，其特征在于：所述粉末活性炭投料管(7)和過氧化氫投料管(9)與廢水輸送管(6)連通，所述廢水輸送管(6)上安裝有第一控制閥(17)和第二控制閥(18)，所述粉末活性炭投料管(7)和過氧化氫投料管(9)與廢水輸送管(6)的連接點設置于第一控制閥(17)和第二控制閥(18)之間。

　　7.根據權利要求5所述的一種工業廢水中難降解有機物高效削減處理裝置，其特征在于：所述活性炭自生——再生反應器(3)頂部安裝有溫度傳感器(19)、溫度報警器(20)、壓力傳感器(21)和壓力報警器(22)。

　　8.根據權利要求5所述的一種工業廢水中難降解有機物高效削減處理裝置，其特征在于：所述溢流管(13)與活性炭自生——再生反應器(3)連通的位置設置于廢水輸送管(6)、粉末活性炭投料管(7)和過氧化氫投料管(9)以下，所述釋氣管(14)設置于溢流管(13)以上的位置。

　　9.根據權利要求5所述的一種工業廢水中難降解有機物高效削減處理裝置，其特征在于：所述活性炭自生——再生反應器(3)側壁設有人孔(23)。

　　10.根據權利要求5所述的一種工業廢水中難降解有機物高效削減處理裝置，其特征在于：所述溢流管(13)的出水口設置于貯存池(4)的上方。

　　說明書

　　工業廢水中難降解有機物高效削減處理方法和裝置

　　技術領域

　　本發明屬于工業廢水處理的技術領域，特別是涉及一種工業廢水中難降解有機物高效削減處理方法和裝置。

　　背景技術

　　印染、化工、制藥等工業廢水處理難度高的問題眾所周知，目前工程界開始應用臭氧、芬頓等高級氧化的技術，利用其強氧化性在去除廢水中一部分有機物的同時改善廢水的可生化性，后續采用生物處理，以提高廢水中有機物的去除效率;或?qū)⒊粞�、芬頓等用于二級生化出水的深度處理，以進一步去除難以生化降解的有機物。但在實際應用中，許多工業廢水由于含有的有機物質成分復雜，采用上述高級氧化技術往往亦難以獲得良效。從理論上分析，對于這類處理難度更高的難降解有機工業廢水，只能采用氧化效率更高的濕式氧化、超臨界氧化等方法，但這類方法由于裝備操作復雜、難以大中型化、投資及運行成本高等限制性因素，難以推向工程實踐�；钚蕴课�附技術是去除廢水中有機物公認的有效技術，對于廢水中難降解有機物去除具有良好的廣譜性，但吸附飽和后再生費用高是其應用中最大的障礙。

　　發明內容

　　本發明所要解決的技術問題是提供一種工業廢水中難降解有機物高效削減處理方法，實現對工業廢水中的難降解有機物的去除，同時粉末活性炭能夠原位自生和再生。

　　本發明解決其技術問題所采用的技術方案是提供一種工業廢水中難降解有機物高效削減處理方法，包括以下步驟：

　　(1)將難降解有機廢水注入活性炭自生——再生反應器;

　　(2)分別向活性炭自生——再生反應器中投加粉末活性炭和過氧化氫溶液;

　　(3)密閉活性炭自生——再生反應器，升溫至150～200℃并攪拌反應5～7h;

　　(4)反應結束后的固液兩相反應液經過脫水進行固液分離，排出去除了難降解有機物的廢水，收集固體;

　　(5)收集的固體用于步驟(2)進行循環利用。

　　作為本發明一種優選的實施方式，所述粉末活性炭采用濕法進行投加。

　　作為本發明另一種優選的實施方式，所述過氧化氫溶液的質量濃度為30%，投量為2～4mL/(L廢水)。

　　作為本發明另一種優選的實施方式，所述粉末活性炭的投量為5～10g/(L廢水)。

　　本發明所要解決的另一技術問題是提供一種實現上述工業廢水中難降解有機物高效削減處理方法的裝置，能夠用于難降解有機物廢水的處理，實現粉末活性炭的原位自生及再生，結構簡單，運行成本低。

　　本發明解決這一技術問題所采用的技術方案是提供一種工業廢水中難降解有機物高效削減處理裝置，包括粉末活性炭溶漿池、過氧化氫投料池、活性炭自生——再生反應器、貯存池和脫水機，所述活性炭自生——再生反應器與廢水輸送管連通，所述粉末活性炭溶漿池通過粉末活性炭投料管與活性炭自生——再生反應器連通、通過第一投料泵向活性炭自生——再生反應器輸料，所述過氧化氫投料池通過過氧化氫投料管與活性炭自生——再生反應器連通、通過第二投料泵向活性炭自生——再生反應器投料，所述活性炭自生——再生反應器頂部安裝有攪拌機，活性炭自生——再生反應器通過加熱器進行加熱，所述活性炭自生——再生反應器上部設有溢流管和釋氣管，所述活性炭自生——再生反應器底部設有固液兩相出水管，所述固液兩相出水管與貯存池連通，所述貯存池通過輸送泵向脫水機輸送固液兩相反應液。

　　作為本發明一種優選的實施方式，所述粉末活性炭投料管和過氧化氫投料管與廢水輸送管連通，所述廢水輸送管上安裝有第一控制閥和第二控制閥，所述粉末活性炭投料管和過氧化氫投料管與廢水輸送管的連接點設置于第一控制閥和第二控制閥之間。

　　作為本發明另一種優選的實施方式，所述活性炭自生——再生反應器頂部安裝有溫度傳感器、溫度報警器、壓力傳感器和壓力報警器。

　　作為本發明另一種優選的實施方式，所述溢流管與活性炭自生——再生反應器連通的位置設置于廢水輸送管、粉末活性炭投料管和過氧化氫投料管以下，所述釋氣管設置于溢流管以上的位置。

　　作為本發明另一種優選的實施方式，所述活性炭自生——再生反應器側壁設有人孔。

　　作為本發明另一種優選的實施方式，所述溢流管的出水口設置于貯存池的上方。

　　有益效果

　　本發明的工業廢水中難降解有機物高效削減處理方法，利用粉末活性炭對廢水中的難降解有機物進行吸附，再通過活性炭自生——再生反應器內部過氧化氫的濕式氧化和水熱炭化的雙重作用，實現粉末活性炭的自生和再生，經過脫水處理從而收集到自生和再生的粉末活性炭，將難降解的有機物轉化為能夠進行循環利用的活性炭。該處理方法一方面實現了對廢水中難降解有機物的去除，另一方面使得粉末活性炭能夠原位自生和再生，實現粉末活性炭的循環利用，從而降低了難降解有機廢水處理的成本。

　　本發明的工業廢水中難降解有機物高效削減處理裝置，在粉末活性炭投料池中進行粉末活性炭溶漿配制，在過氧化氫投料池中進行過氧化氫溶液配制，再將粉末活性炭溶漿、過氧化氫溶液和難降解有機廢水在活性炭自生——再生反應器中進行混合，通過粉末活性炭的吸附作用對廢水中的難降解有機物進行吸附，再進行密閉、升溫、攪拌反應，在過氧化氫的濕式氧化反應和水熱炭化的雙重作用實現粉末活性炭的原位自生和再生，反應結束的固液兩相反應液通過脫水機進行固液兩相分離，所得液體即為除去了難降解有機物的廢水，所得固定即為自生和再生的粉末活性炭，能夠進行循環利用。本發明的裝置結構簡單，能夠進行中大型化推廣應用，操作簡便，易于控制，運行成本低。
