申請日2016.05.31

　　公開(公告)日2016.10.26

　　IPC分類號C02F3/28; C02F103/30

　　摘要

　　本發明涉及一種ABR反應器水解酸化印染廢水工藝，屬于水、廢水、污水或污泥的處理技術領域。待處理廢水進入反應器，反應器中設置有隔板一、隔板二和隔板三，反應器內分割形成反應區一、反應區二、反應區三和反應區四，反應區四通過出水口與沉淀池連通，沉淀池以污泥回流方式回入進水端。將發明應用于，具有實用性強、可以很好的處理綜合印染廢水、發揮水解酸化作用等優點。

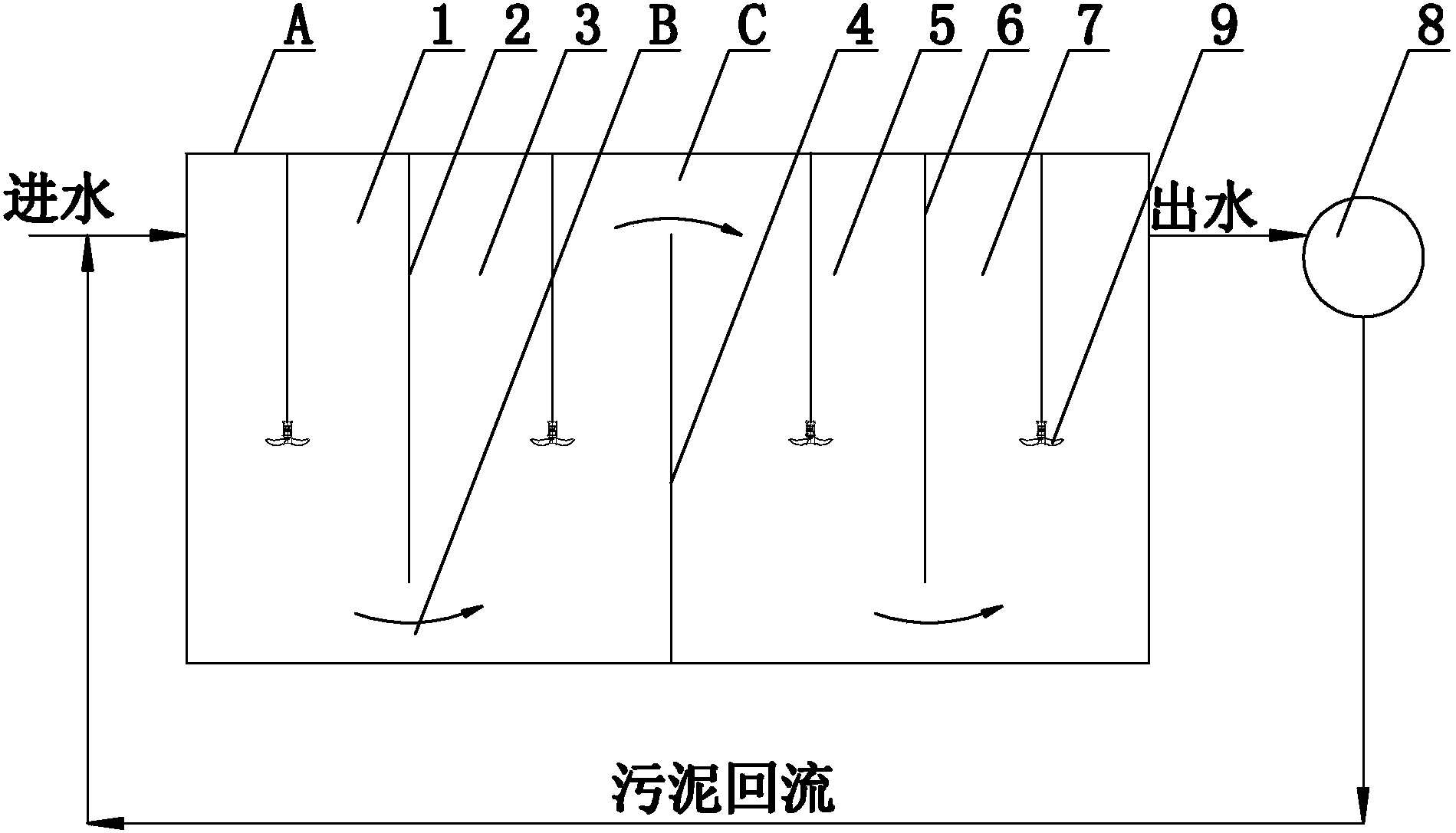

　　摘要附圖



　　權利要求書

　　1.ABR反應器水解酸化印染廢水工藝，其特征在于：待處理廢水進入反應器，反應器中設置有隔板一、隔板二和隔板三，且隔板一、隔板三上端分別與反應器頂壁連接，下端則與反應器底部之間形成過流道，隔板二下端與反應器底部連接，上端則與反應器頂壁之間形成溢流道，隔板一、隔板二和隔板三將反應器內分割形成反應區一、反應區二、反應區三和反應區四，且反應區一與反應區二之間通過隔板一下方的過流道連通，反應區二與反應區三之間通過隔板二頂端的溢流道連通，反應區三與反應區四之間通過隔板三下方的過流道連通，反應區四通過出水口與沉淀池連通，沉淀池以污泥回流方式回入進水端;在反應器中，活性污泥量流化狀態下不大于反應器內有效水深的60-90%，反應區內溫度控制在20-35℃，水力停留時間為8-15小時;待處理廢水在沉淀池中停留時間為3-6小時，污泥回流比為15-45%。

　　2.如權利要求1所述的ABR反應器水解酸化印染廢水工藝，其特征在于：所述的反應區一、反應區二、反應區三和反應區四中分別安裝有攪拌器。

　　3.如權利要求2所述的ABR反應器水解酸化印染廢水工藝，其特征在于：所述攪拌器的攪拌周期為5-8小時，每次攪拌時長5-20分鐘，且反應區一、反應區二、反應區三和反應區四攪拌啟動時間相差一個攪拌周期。

　　4.如權利要求1所述的ABR反應器水解酸化印染廢水工藝，其特征在于：所述的隔板一和隔板三的下端均設置有攪拌器。

　　5.如權利要求4所述的ABR反應器水解酸化印染廢水工藝，其特征在于：所述攪拌器的攪拌周期為5-8小時，每次攪拌時長5-20分鐘，且位于隔板一下方的攪拌器較隔板三下方的攪拌器啟動時間相差一個攪拌周期。

　　說明書

　　ABR反應器水解酸化印染廢水工藝

　　技術領域

　　本發明涉及一種ABR反應器水解酸化印染廢水工藝，屬于水、廢水、污水或污泥的處理技術領域。

　　背景技術

　　在廢水處理中，厭氧水解酸化工藝得到普遍重視，然而由于其實用性較差，ABR反應器作為水解酸化工藝應用存在產氣少、污泥板結、死區多的缺陷，成功應用的案例不多。

　　基于此，做出本申請。

　　發明內容

　　為了克服現有水解酸化工藝運行過程中存在的上述缺陷，本申請?zhí)峁┮环N實用性強、能發揮水解酸化功能的ABR反應器，處理綜合印染廢水工藝。

　　為實現上述目的，本申請采取的技術方案如下：

　　ABR反應器水解酸化印染廢水工藝，待處理廢水進入反應器，反應器中設置有隔板一、隔板二和隔板三，且隔板一、隔板三上端分別與反應器頂壁連接，下端則與反應器底部之間形成過流道，隔板二下端與反應器底部連接，上端則與反應器頂壁之間形成溢流道，隔板一、隔板二和隔板三將反應器內分割形成反應區一、反應區二、反應區三和反應區四，且反應區一與反應區二之間通過隔板一下方的過流道連通，反應區二與反應區三之間通過隔板二頂端的溢流道連通，反應區三與反應區四之間通過隔板三下方的過流道連通，反應區四通過出水口與沉淀池連通，沉淀池以污泥回流方式回入進水端;在反應器中，活性污泥量流化狀態下不大于反應器內有效水深的60-90%，反應區內溫度控制在20-35℃，水力停留時間為8-15小時;待處理廢水在沉淀池中停留時間為3-6小時，污泥回流比為15-45%。

　　進一步的，作為優選：

　　所述的隔板一和隔板三的下端均設置有攪拌器，攪拌器的攪拌周期為5-8小時，每次攪拌時長5-20分鐘。

　　所述的反應區一、反應區二、反應區三和反應區四中分別安裝有攪拌器，攪拌器的攪拌周期為5-8小時，每次攪拌時長5-20分鐘，且反應區一、反應區二、反應區三和反應區四攪拌啟動時間相差一個攪拌周期，即每個反應區依次攪拌，時間相差一個攪拌周期。

　　本申請不僅將ABR厭氧系統進行了簡化，而且通過隔板一、隔板二和隔板三以及攪拌器的設置，將ABR厭氧系統中引入間隙攪拌方式和沉淀池方式，避免污泥沉結，并促使待處理廢水始終處于流化狀態，從而發揮厭氧水解酸化工藝的作用。最終處理結果表明，在進水SS(水質中懸浮固體含量)<200mg/L，pH<9，HRT(水力停留時間)10小時左右，水溫20~35℃的情況下，COD去除率能達到40%，BOD去除率能達到10%，B/C提升15%，SS去除率20%，大分子有機物種類減少。

　　其中，反應器內活性污泥量流化狀態下不大于池內有效水深的80%，HRT(水力停留時間)10h，反應器中由隔板一、隔板二和隔板三分隔成4格并形成反應區一、反應區二、反應區三和反應區四，攪拌器可垂直安裝在隔板一、隔板三下方的過流道中，也可垂直安裝于反應區一、反應區二、反應區三和反應區四，攪拌器運行方式是間隙的，每5-8小時攪拌5-20分鐘，反應區一、反應區二、反應區三和反應區四依次攪拌，時間相差5-8小時;沉淀池將反應器流出的活性污泥量沉淀下來，然后回流到反應器前端，該回流比控制在15~45%，連續運行，當污泥量大時，適當上下調整，而根據沉淀池的負荷，停留時間HRT控制在3-6小時。

　　本申請能夠較好的將水解酸化應用于處理綜合印染廢水，在發揮水解酸化作用的同時，克服ABR反應器產氣少、污泥板結、死區多的情況。
