申請日2016.06.10

　　公開(公告)日2016.11.16

　　IPC分類號C02F1/38; C02F11/12

　　摘要

　　本實用新型公開了一種離心污水處理器，包括進液管，進液管后部設有轉鼓組件，轉鼓組件內部設有螺旋推進裝置，轉鼓組件后部設有卸料倉，轉鼓組件由轉鼓端蓋、轉鼓及轉鼓軸頸法蘭構成，轉鼓由圓柱部、長圓錐部及短圓錐部構成，長圓錐部小端處上設有4個出渣口，螺旋推進裝置由螺旋筒體、若干螺旋葉片及進料倉構成，螺旋筒體由圓錐形筒體和圓柱形筒體構成，進料倉位于圓柱形筒體內，進料倉一端開口端位于圓柱形筒體外側壁，進料倉另一端開口端與進液管聯通。本實用新型通過優化轉鼓尺寸結構，提高了污水的固液分離效果，增加了分離液的澄清度，同時優化螺旋推進裝置，提高污水中污泥的脫水效果，具有設計合理、污水分離效果好的特點。

　　權利要求書

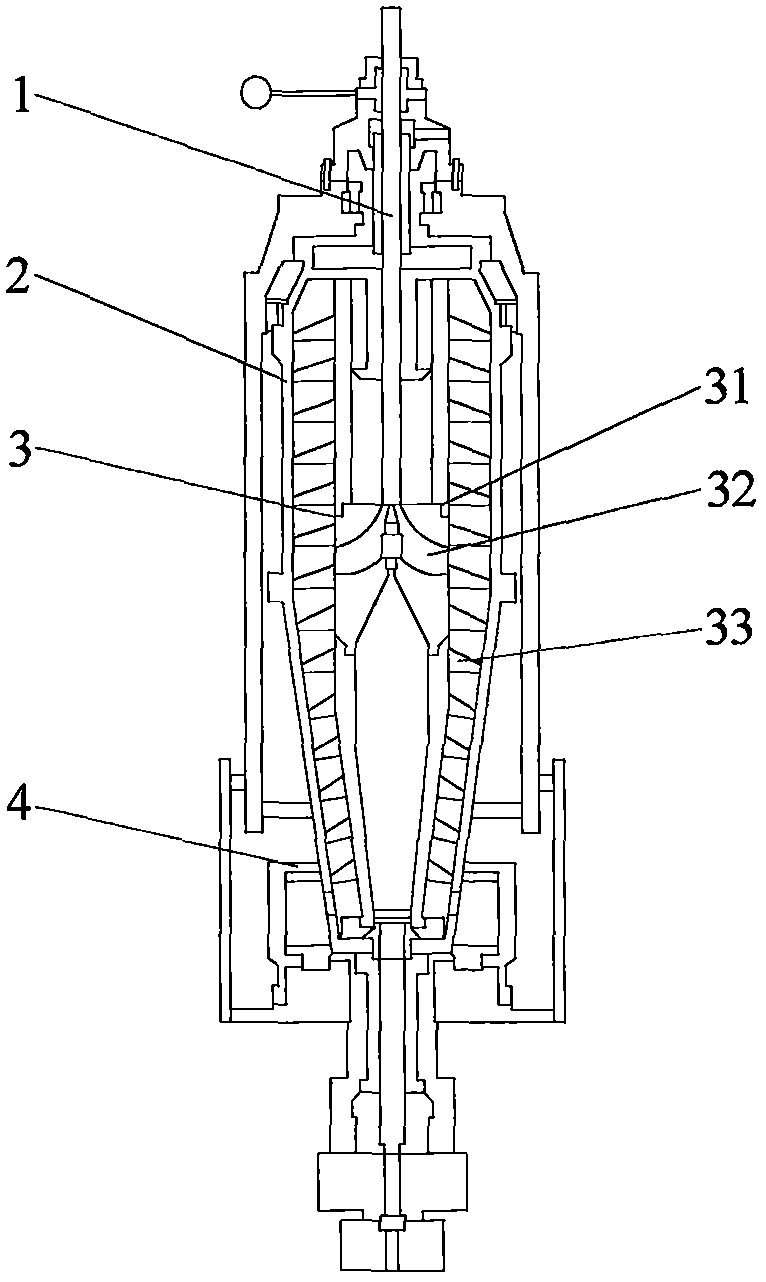

　　1.一種離心污水處理器，包括進液管，所述進液管后部設有轉鼓組件，所述轉鼓組件內部設有螺旋推進裝置，所述轉鼓組件后部設有卸料倉，其特征在于：所述轉鼓組件由轉鼓端蓋、轉鼓及轉鼓軸頸法蘭構成，所述轉鼓由位于中部的圓柱部、位于所述圓柱部一端的長圓錐部及位于所述圓柱部另一端的短圓錐部構成，所述轉鼓壁厚尺寸為12mm，所述轉鼓長度尺寸為1350mm，所述轉鼓最大內徑尺寸為450mm，所述轉鼓內壁上設有若干拉槽，所述拉槽槽寬尺寸為18mm，所述拉槽槽深尺寸為2.5mm，所述拉槽數量為22條，所述長圓錐部小端處上設有4個出渣口，所述螺旋推進裝置由螺旋筒體、排布在所述螺旋筒體外表面的若干螺旋葉片及位于所述螺旋筒體內的進料倉構成，所述螺旋筒體由圓錐形筒體和圓柱形筒體構成，所述進料倉位于所述圓柱形筒體內，所述進料倉一端開口端位于所述圓柱形筒體外側壁，所述進料倉另一端開口端與所述進液管聯通。

　　2.根據權利要求1所述的一種離心污水處理器，其特征在于：所述長圓錐部長度尺寸為660mm，所述長圓錐部圓錐傾斜角度為6°。

　　3.根據權利要求1所述的一種離心污水處理器，其特征在于：所述轉鼓與所述螺旋葉片均采用1Cr18Ni9Ti材料制成。

　　4.根據權利要求3所述的一種離心污水處理器，其特征在于：所述螺旋葉片厚度尺寸為5.5mm，所述螺旋葉片外表面噴涂有30%鎳基碳化鎢硬質合金。

　　5.根據權利要求1所述的一種離心污水處理器，其特征在于：所述卸料倉位于所述出渣口外側，所述卸料倉由上倉體、下倉體及用于固定連接所述上倉體和下倉體的安裝板構成，所述上倉體截面呈圓弧狀結構。

　　說明書

　　一種離心污水處理器

　　技術領域

　　本實用新型涉及污水處理技術領域，特別涉及一種離心污水處理器。

　　背景技術

　　隨著環境污染的加劇，城市污水排放量與日俱增，近年來我國城市污水處理事業蓬勃發展，但在傳統的活性污泥法處理污水時還會產生大量污泥其含水率依然高達95%，需要完成污水的二次處理，從而完成固液分離，母線現有的污水處理廠通常采用壓濾機完成處理，然而其存在維修繁瑣、處理效果較差的缺陷，離心污水處理機因其脫水效率高、維護簡單，得到了廣泛的發展，為此掌握對離心污水處理機的優化設計，為污泥污水處理開發出合適的濃縮設備是現今的研究重點之一。

　　實用新型內容

　　本實用新型的目的在于解決上述不足，提供一種離心污水處理器，具有設計合理、污水分離效果好的特點。

　　本實用新型所解決的技術問題可以采用以下技術方案來實現：

　　一種離心污水處理器，包括進液管，所述進液管后部設有轉鼓組件，所述轉鼓組件內部設有螺旋推進裝置，所述轉鼓組件后部設有卸料倉，所述轉鼓組件由轉鼓端蓋、轉鼓及轉鼓軸頸法蘭構成，所述轉鼓由位于中部的圓柱部、位于所述圓柱部一端的長圓錐部及位于所述圓柱部另一端的短圓錐部構成，所述轉鼓壁厚尺寸為12mm，所述轉鼓長度尺寸為1350mm，所述轉鼓最大內徑尺寸為450mm，所述轉鼓內壁上設有若干拉槽，所述拉槽槽寬尺寸為18mm，所述拉槽槽深尺寸為2.5mm，所述拉槽數量為22條，所述長圓錐部小端處上設有4個出渣口，所述螺旋推進裝置由螺旋筒體、排布在所述螺旋筒體外表面的若干螺旋葉片及位于所述螺旋筒體內的進料倉構成，所述螺旋筒體由圓錐形筒體和圓柱形筒體構成，所述進料倉位于所述圓柱形筒體內，所述進料倉一端開口端位于所述圓柱形筒體外側壁，所述進料倉另一端開口端與所述進液管聯通。

　　所述長圓錐部長度尺寸為660mm，所述長圓錐部圓錐傾斜角度為6°。

　　所述轉鼓與所述螺旋葉片均采用1Cr18Ni9Ti材料制成。

　　所述螺旋葉片厚度尺寸為5.5mm，所述螺旋葉片外表面噴涂有30%鎳基碳化鎢硬質合金。

　　所述卸料倉位于所述出渣口外側，所述卸料倉由上倉體、下倉體及用于固定連接所述上倉體和下倉體的安裝板構成，所述上倉體截面呈圓弧狀結構。

　　本實用新型與現有技術相比具有如下突出優點和效果：本實用新型通過優化轉鼓尺寸結構，加大了長徑比例，提高了污水的固液分離效果，增加了分離液的澄清度，同時優化螺旋推進裝置，采用錐形筒體和圓柱形筒體組合結構，提高污水中污泥的脫水效果，降低了渣體的含水率，具有設計合理、污水分離效果好的特點。
