申請日2016.06.10

　　公開(公告)日2017.01.11

　　IPC分類號C02F9/14

　　摘要

　　本實用新型提供了一種新型污水處理成套設備，屬于污水處理技術領域，包括污水罐、輸水管、水泵、沉淀池、過濾器和清水罐，還包括機架、電磁閥、控制面板、厭氧反應器和絮凝劑罐，所述的機架的左上角設有污水罐，污水罐的左側通過輸水管與水泵相連，污水罐的右側通過輸水管與沉淀池相連，沉淀池的上部設有絮凝劑罐，沉淀池的右側通過輸水管依次與過濾器、厭氧反應器和清水罐相連，機架中間的支架上設有控制面板。本實用新型的有益效果為：利用重力勢能使污水自上而下進行流動，無需外界提供動力，節約資源和成本，且過濾效果好，獲得水質佳，污水處理過程產生的沼氣可做為燃料進行發電，實現資源的綜合利用。

　　權利要求書

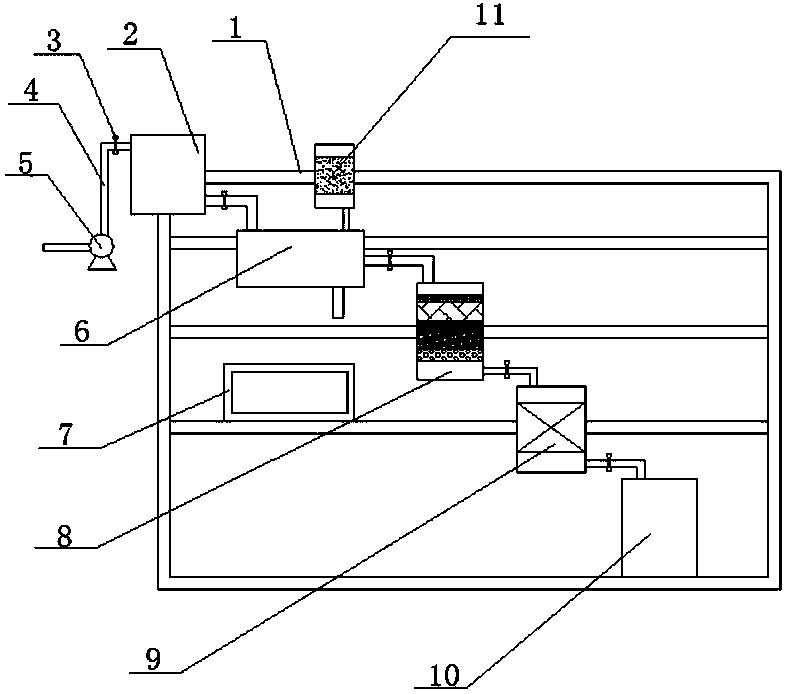

　　1.一種新型污水處理成套設備，包括污水罐(2)、輸水管(4)、水泵(5)、沉淀池(6)、過濾器(8)和清水罐(10)，其特征在于，還包括機架(1)、電磁閥(3)、控制面板(7)、厭氧反應器(9)和絮凝劑罐(11)，所述的機架(1)的左上角設有污水罐(2)，污水罐(2)的左側通過輸水管(4)與水泵(5)相連，污水罐(2)的右側通過輸水管(4)與沉淀池(6)相連，沉淀池(6)的上部設有絮凝劑罐(11)，沉淀池(6)的右側通過輸水管(4)依次與過濾器(8)、厭氧反應器(9)和清水罐(10)相連，機架(1)中間的支架上設有控制面板(7)。

　　2.根據權利要求1所述的一種新型污水處理成套設備，其特征在于，所述的機架(1)為矩形結構，其中間設有多個橫向支撐桿。

　　3.根據權利要求1所述的一種新型污水處理成套設備，其特征在于，所述的污水罐(2)、沉淀池(6)、過濾器(8)、厭氧反應器(9)和清水罐(10)通過機架(1)自高處依次以一定垂直斷差向下排列安裝固定。

　　4.根據權利要求1所述的一種新型污水處理成套設備，其特征在于，所述的電磁閥(3)設有多個，分布在輸水管(4)在污水處理設備的入口處。

　　5.根據權利要求1所述的一種新型污水處理成套設備，其特征在于，所述的控制面板(7)的表面設有可觸摸電容顯示屏。

　　6.根據權利要求1所述的一種新型污水處理成套設備，其特征在于，所述的過濾器(8)內部自上而下依次設有格柵、篩網、石英砂、濾布和微孔管多層過濾介質。

　　7.根據權利要求1所述的一種新型污水處理成套設備，其特征在于，所述的厭氧反應器(9)的中部設有聚丙烯彈性立體填料。

　　說明書

　　一種新型污水處理成套設備

　　技術領域

　　本實用新型涉及污水處理設備技術領域，尤其涉及一種新型污水處理成套設備。

　　背景技術

　　現階段，隨著生活污水的不斷增多，對污水處理設備的要求也越來越高，而現有的污水處理設備，對污水的處理效果還不夠好，且污水處理設備壽命短，無法滿足排放要求。

　　中國公開專利，專利號：CN 204714669 U，曾公開了一種污水處理成套設備，其特征在于，通過在設備中加入濕地模塊對污水進行多級過濾，使得到的水質更佳。但是設備對能耗要求較高且功能較為單一。

　　實用新型內容

　　本實用新型提供了一種新型污水處理成套設備，利用重力勢能使污水自上而下進行流動，無需外界提供動力，節約資源和成本，且過濾效果好，獲得水質佳，污水處理過程產生的沼氣可做為燃料進行發電，實現資源的綜合利用。

　　為解決上述技術問題，本申請實施例提供了一種新型污水處理成套設備，包括污水罐、輸水管、水泵、沉淀池、過濾器和清水罐，其特征在于，還包括機架、電磁閥、控制面板、厭氧反應器和絮凝劑罐，所述的機架的左上角設有污水罐，污水罐的左側通過輸水管與水泵相連，污水罐的右側通過輸水管與沉淀池相連，沉淀池的上部設有絮凝劑罐，沉淀池的右側通過輸水管依次與過濾器、厭氧反應器和清水罐相連，機架中間的支架上設有控制面板。

　　作為本方案的優選實施例，所述的機架為矩形結構，其中間設有多個橫向支撐桿。

　　作為本方案的優選實施例，所述的污水罐、沉淀池、過濾器、厭氧反應器和清水罐通過機架自高處依次以一定垂直斷差向下排列安裝固定。

　　作為本方案的優選實施例，所述的電磁閥設有多個，分布在輸水管在污水處理設備的入口處。

　　作為本方案的優選實施例，所述的控制面板的表面設有可觸摸電容顯示屏。

　　作為本方案的優選實施例，所述的過濾器內部自上而下依次設有格柵、篩網、石英砂、濾布和微孔管多層過濾介質。

　　作為本方案的優選實施例，所述的厭氧反應器的中部設有聚丙烯彈性立體填料。

　　本申請實施例中提供的一個或多個技術方案，至少具有如下技術效果或優點：

　　利用重力勢能使污水自上而下進行流動，無需外界提供動力，節約資源和成本，且過濾效果好，獲得水質佳，污水處理過程產生的沼氣可做為燃料進行發電，實現資源的綜合利用。
