申請日2016.05.31

　　公開(公告)日2016.10.12

　　IPC分類號C02F1/28; B01J20/20; B01J20/34

　　摘要

　　本實用新型公開了一種利用活性炭吸附再生塔處理有機廢水的系統，包括依次相連的有機廢水池、活性炭吸附再生塔組和產水槽，活性炭吸附再生塔組還和活性炭再生組件相連;活性炭吸附再生塔組包括至少兩個活性炭吸附再生塔，每個活性炭吸附再生塔被設置為能夠通過進水閥和有機廢水池相連、通過串聯閥和下一級活性炭吸附再生塔相連、通過產水閥和產水槽相連以及通過再生閥和活性炭再生組件相連。串聯式固定床活性炭吸附再生塔內活性炭串聯運行對水中的有機物進吸附時，通過時間設定活性炭的再生，再生時由控制器控制按順序逐個循環再生，當一個固定床活性炭吸附再生塔進行再生時，其他固定床活性炭吸附再生塔繼續按順序運行。

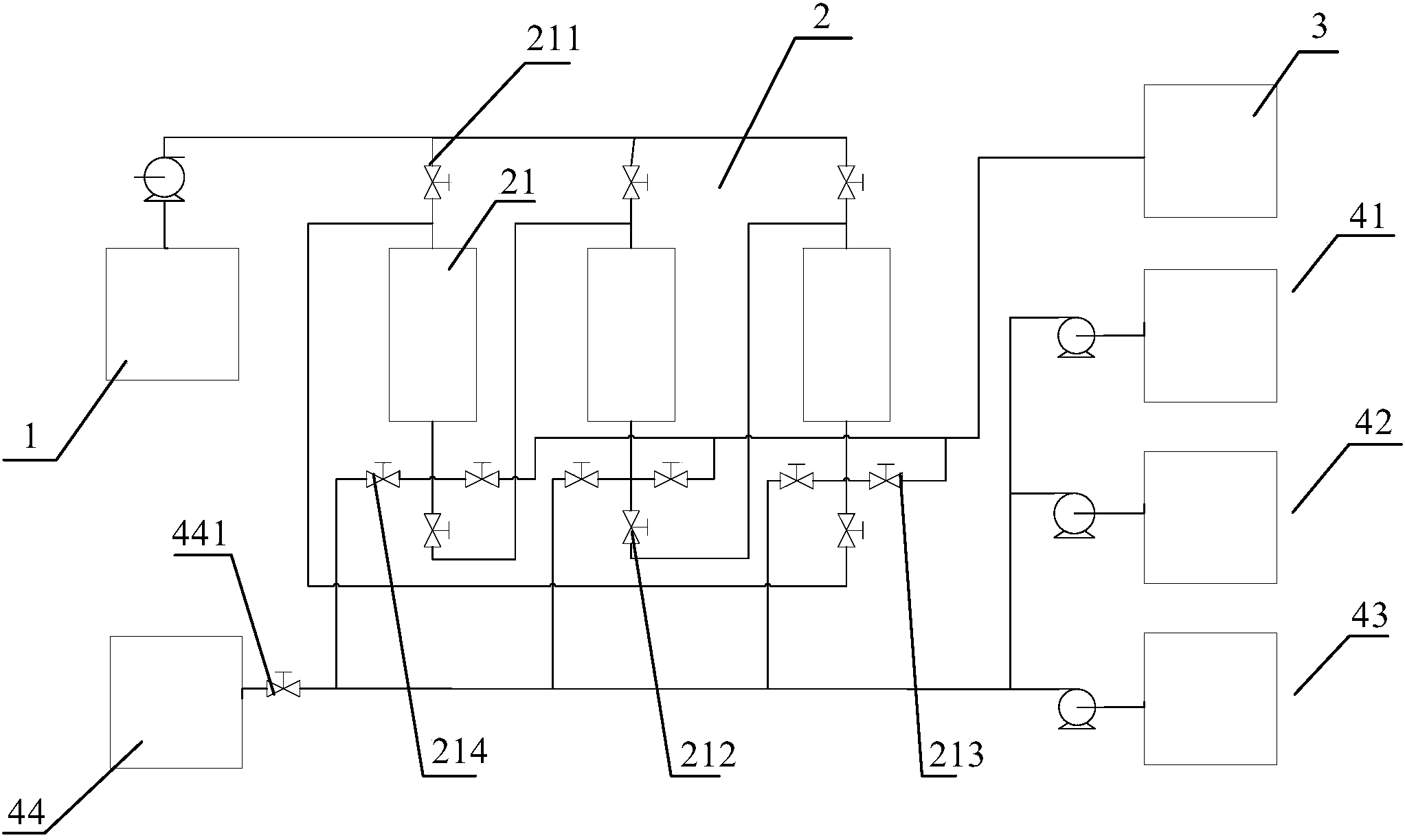

　　摘要附圖



　　權利要求書

　　1.一種利用活性炭吸附再生塔處理有機廢水的系統，其特征在于，包括依次相連的有機廢水池、活性炭吸附再生塔組和產水槽，所述活性炭吸附再生塔組還和活性炭再生組件相連;所述活性炭吸附再生塔組包括至少兩個活性炭吸附再生塔，每個活性炭吸附再生塔被設置為能夠通過進水閥和有機廢水池相連、通過串聯閥和下一級活性炭吸附再生塔相連、通過產水閥和產水槽相連以及通過再生閥和所述活性炭再生組件相連。

　　2.如權利要求1所述的一種利用活性炭吸附再生塔處理有機廢水的系統，其特征在于，所述活性炭再生塔組為固定床活性炭吸附再生塔組。

　　3.如權利要求1所述的一種利用活性炭吸附再生塔處理有機廢水的系統，其特征在于，所述活性炭再生組件包括反洗裝置、酸洗裝置、再生劑投加裝置、廢水儲槽和熱再生裝置。

　　4.如權利要求3所述的一種利用活性炭吸附再生塔處理有機廢水的系統，其特征在于，所述熱再生裝置包括活性炭再生電極和再生電源。

　　5.如權利要求1所述的一種利用活性炭吸附再生塔處理有機廢水的系統，其特征在于，所述每個活性炭吸附再生塔的進水閥、串聯閥、產水閥和再生閥和控制器相連。

　　6.如權利要求1所述的一種利用活性炭吸附再生塔處理有機廢水的系統，其特征在于，所述活性炭吸附再生塔組填充顆�；钚蕴俊�

　　7.如權利要求1所述的一種利用活性炭吸附再生塔處理有機廢水的系統，其特征在于，所述有機廢水池和活性炭再生塔的塔體上部相連。

　　8.如權利要求1所述的一種利用活性炭吸附再生塔處理有機廢水的系統，其特征在于，所述活性炭再生組件和活性炭再生塔的塔底相連。

　　說明書

　　一種利用活性炭吸附再生塔處理有機廢水的系統

　　技術領域

　　本發明涉及廢水回用技術領域，尤其涉及一種利用活性炭吸附再生塔處理有機廢水的系統。

　　背景技術

　　目前常規的固定床式活性炭吸附塔運行一定周期，當活性炭吸附飽和后需停機采用人工將活性炭填料卸出，再裝填新的活性炭，操作強度大，同時吸附飽和的炭或者被廢棄，造成二次污染或者運送到專門活性炭再生的公司進行再生，成本高。

　　發明內容

　　本發明所要解決的技術問題是實習活性炭吸附凈化工藝中的循環連續再生，為了解決上述問題，本發明提供一種利用活性炭吸附再生塔處理有機廢水的系統，包括依次相連的有機廢水池、活性炭吸附再生塔組和產水槽，活性炭吸附再生塔組還和活性炭再生組件相連;活性炭吸附再生塔組包括至少兩個活性炭吸附再生塔，每個活性炭吸附再生塔被設置為能夠通過進水閥和有機廢水池相連、通過串聯閥和下一級活性炭吸附再生塔相連、通過產水閥和產水槽相連以及通過再生閥和活性炭再生組件相連。

　　進一步地，活性炭再生塔組為固定床活性炭吸附再生塔組。

　　進一步地，活性炭再生組件包括反洗裝置、酸洗裝置、再生劑投加裝置、廢水儲槽和熱再生裝置。

　　進一步地，熱再生裝置包括活性炭再生電極和再生電源。

　　進一步地，每個活性炭吸附再生塔的進水閥、串聯閥、產水閥和再生閥和控制器相連。

　　進一步地，活性炭吸附再生塔組填充顆粒活性炭。

　　進一步地，有機廢水池和活性炭再生塔的塔體上部相連。

　　進一步地，活性炭再生組件和活性炭再生塔的塔底相連。

　　本發明具有如下有益效果：

　　串聯式固定床活性炭吸附再生塔內活性炭串聯運行對水中的有機物進吸附時，通過時間設定活性炭的再生，再生時由控制器控制按順序逐個循環再生，當一個固定床活性炭吸附再生塔進行再生時，其他固定床活性炭吸附再生塔繼續按順序運行，從而保證運行的連續性，提高處理效率;同時由于再生方式為體內低溫再生，無換炭過程，節省投資，節約成本，節電效果顯著。
