申請日2016.05.19
公開(公告)日2016.10.19
IPC分類號E03C1/12; A01G25/02
摘要
本實用新型公開了一種將生活廢水用于家用澆灌的裝置，包括集水槽和水泵，所述集水槽上端設置有過濾網，所述集水槽底部通過三通控制閥與排污管和導水管連接，所述三通控制閥與集水槽連接的接口位置處還設置有PH傳感器，與所述三通控制閥連接的導水管另外一端連接出水槽，所述出水槽上設置有水泵，所述水泵與時間繼電器連接，澆灌噴頭通過所述水泵與出水槽連接，出水槽上設置有營養液盒。采用這種結構的裝置能簡單、合理、有效的為每個家庭實現廢水回收利用，投入成本低，節約家庭用水，降低家庭生活成本，能有效喚起居民生活用水的環保節能意識，對節能環保有著積極的意義。
權利要求書

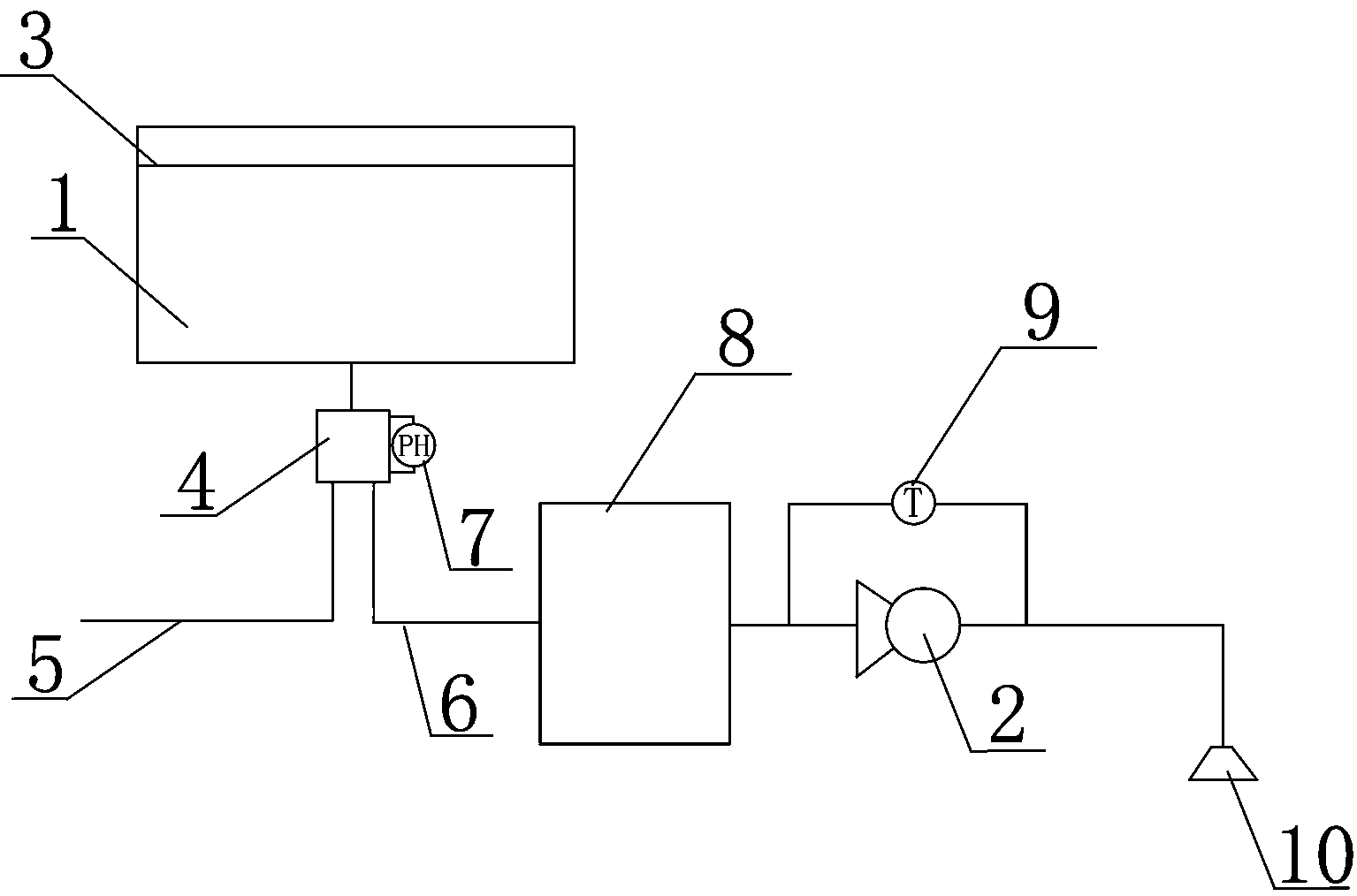

1.一種將生活廢水用于家用澆灌的裝置，包括集水槽(1)和水泵(2)，其特征在于，所述集水槽(1)上端設置有過濾網(3)，所述集水槽(1)底部通過三通控制閥(4)與排污管(5)和導水管(6)連接，所述三通控制閥(4)與集水槽(1)連接的接口位置處還設置有PH傳感器(7)，與所述三通控制閥(4)連接的導水管(6)另外一端連接出水槽(8)，所述出水槽(8)上設置有水泵(2)，所述水泵(2)與時間繼電器連接(9)，澆灌噴頭(10)通過所述水泵(2)與出水槽(8)連接。
2.如權利要求1所述的一種將生活廢水用于家用澆灌的裝置，其特征在于，所述集水槽(1)設置在廢水排放口處。
3.如權利要求1或2所述的一種將生活廢水用于家用澆灌的裝置，其特征在于，所述集水槽(1)可設置為敞開式或封閉式。
4.如權利要求1所述的一種將生活廢水用于家用澆灌的裝置，其特征在于，所述出水槽(8)上設置有營養液盒。
5.如權利要求1所述的一種將生活廢水用于家用澆灌的裝置，其特征在于，所述澆灌噴頭(10)可設置單個或多個。
說明書
一種將生活廢水用于家用澆灌的裝置
技術領域
本實用新型涉及廢水回收再利用領域，尤其涉及一種將生活廢水用于家用澆灌的裝置。
背景技術
淡水資源是人類社會賴以生存又不可缺少的一種重要物質，水資源日趨匱乏已成為制約社會經濟發展的世界性問題。近年來，我國相當多的城市已經相繼出現過“水荒”并呈現日益嚴峻的局面，城市水資源短缺不僅影響群眾生活，嚴重時還會破壞當?shù)氐纳鷳B(tài)環境。在我國廣大城市地區，居民生活用水是由自來水公司集中取水進行消毒處理后供給的，根據調查，隨著我國推進城市化建設規模的不斷擴大和廣大人民群眾生活水平的不斷提高，在一些人口密集的地區及繁華的都市，每天的生活用水及其它用水量相當大，城市生活用水?dāng)?shù)量將快速增加，直接導致城市自來水價格呈不斷上升的趨勢。因此，節約用水和如何對廢水進行回收利用顯得尤為重要。
目前，對生活廢水的循環利用，國內做了大量的探索和實踐，但這大多依托國家和當?shù)卣牧α�，工程難度大，耗費高，并沒有一種為單個家庭而提供的簡單合理有效實現廢水回收利用的裝置，致使大量的生活廢水未能得到較好的回收再利用而流失浪費。
實用新型內容
本實用新型針對現有技術不足，提供一種將生活廢水用于家用澆灌的裝置，本裝置以家庭為單位實施，結構簡單、使用方便、投入成本低，能有效節約水資源，降低家庭生活成本。
為了解決上述技術問題，本實用新型通過下述技術方案得以解決：一種將生活廢水用于家用澆灌的裝置，包括集水槽和水泵，所述集水槽上端設置有過濾網，所述集水槽底部通過三通控制閥與排污管和導水管連接，所述三通控制閥與集水槽連接的接口位置處還設置有PH傳感器，與所述三通控制閥連接的導水管另外一端連接出水槽，所述出水槽上設置有水泵，所述水泵與時間繼電器連接，澆灌噴頭通過水泵與出水槽連接。
上述技術方案中，優選的，所述集水槽設置在廢水排放口處。
上述技術方案中，優選的，所述集水槽可設置為敞開式或封閉式，當集水槽設置在戶外時，可選擇敞開式，有利于清理過濾網上的各種殘渣，簡單方便，當集水槽設置在室內時，可任意設置在各種角落或隱蔽位置處，封閉式的結構能有效節約空間。
上述技術方案中，優選的，所述出水槽上還設置有營養液盒，可隨時根據特定的季節或環境，方便快捷的向出水槽中有選擇性添加營養液，有助于植物的生長。
上述技術方案中，優選的，所述澆灌噴頭可設置單個或多個，單個噴頭時，為非固定式，可靈活調節澆灌距離，當澆灌區域較大時，可設置多個固定噴頭，實現大面積自動澆灌，省時省力。
本實用新型與現有技術相比，具有如下有益效果：采用這種結構的裝置能簡單、合理、有效的實現每個家庭的廢水回收利用，投入成本低，節約家庭用水，降低家庭生活成本，能有效喚起居民生活用水的環保節能意識，對節能環保有著積極的意義。
