申請日2016.05.19
公開(公告)日2016.10.26
IPC分類號E03C1/12; E03C1/182; E03C1/122; C02F9/02
摘要
本發明涉及家庭水處理領域，具體的說是一種廚房廢水回收處理系統,包括殘渣收集裝置和食物油回收裝置,殘渣收集裝置包括洗碗池、收集機構、收集箱和承接管，洗碗池正下方連接有出水管道，收集機構中部設置有旋轉軸;收集裝置中部固定有齒輪盤和接收臂;齒輪盤上方還設置有輪齒;接收臂末端固定連接有過濾盒，接收臂中部固定設置有齒輪;食物油回收裝置包括回收箱;回收箱包括箱體、箱蓋和浮板，箱體在與洗碗池貼合面的兩側設置有凹槽，且凹槽內設置有浮板，箱體與洗碗池連通;浮板呈倒置的“L”形，浮板兩側與凹槽形成配合。本發明可以將洗碗水中的食物油收集，并可以將食物殘渣過濾并收集，以便于下一步的利用。
權利要求書

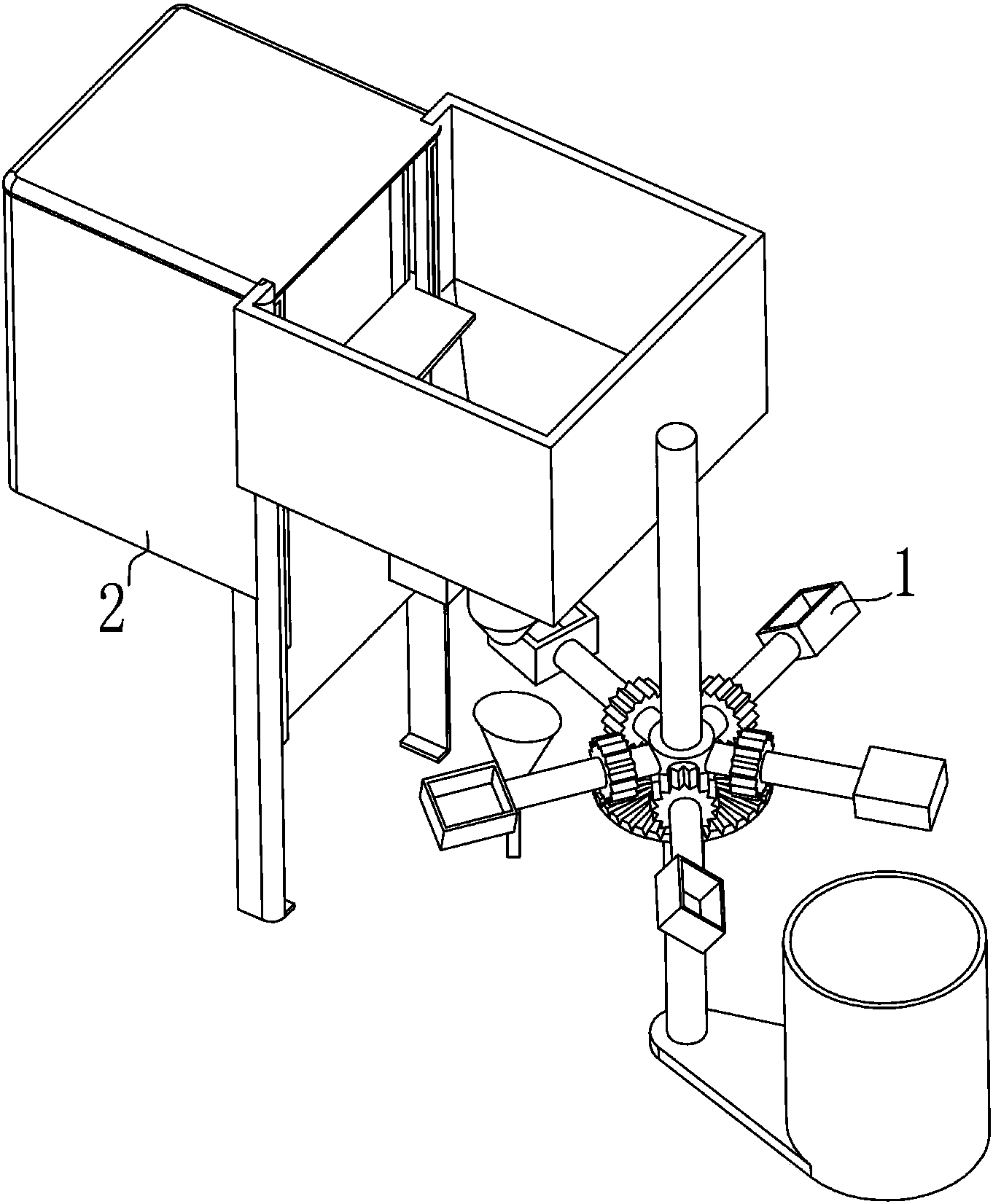

1.一種廚房廢水回收處理系統，包括殘渣收集裝置(1)和食物油回收裝置(2)，其特征在于：所述的殘渣收集裝置(1)與食物油回收裝置(2)貼合在一起;所述的殘渣收集裝置包括洗碗池(11)、收集機構(12)、收集箱(13)和承接管(14)，所述的洗碗池(11)正下方連接有出水管道，且該出水管道上設置有電磁閥(111);所述的收集機構(12)位于洗碗池(11)下方，收集機構(12)中部設置有旋轉軸(121)，該旋轉軸(121)上方與洗碗池(11)固定連接，且該旋轉軸(121)下方與基座(15)固定連接;所述的收集裝置(12)中部固定有齒輪盤(122)，且收集裝置(12)中部還設置有接收臂(123);所述的齒輪盤(122)垂直于旋轉軸(121)，且齒輪盤(122)上方還設置有垂直于旋轉軸(121)的輪齒;所述的接收臂(123)數量至少為二，接收臂(123)垂直于旋轉軸(121)并與旋轉軸(121)旋轉連接，且接收臂(123)末端固定連接有過濾盒(124)，接收臂(123)中部固定設置有齒輪(125)，該齒輪(125)與齒輪盤(122)上的輪齒嚙合;所述的過濾盒(124)位于洗碗池(11)的正下方，且在過濾盒(124)旋轉到洗碗池(11)下方的管道正下方時，過濾盒(124)開口朝上，該過濾盒(124)內還設置有不銹鋼金屬過濾網;所述的收集箱(13)位于旋轉軸(121)的一側，收集箱(13)下部固定在基座(15)上，且收集箱(13)開口位于過濾盒(124)正下方;所述的承接管(14)位于洗碗池(11)的出水管道正下方，承接管(14)管口朝上，且承接管(14)下方與下水道管道相連;
所述的食物油回收裝置(2)包括回收箱(21)，所述的洗碗池(11)位于回收箱(21)的前方，且洗碗池(11)與回收箱(21)貼合;所述的回收箱(21)包括箱體(211)、箱蓋(212)和浮板(213)，所述的箱體(211)呈方形，箱體(211)在與洗碗池(11)貼合面的兩側設置有凹槽(214)，且凹槽(214)內設置有浮板(213)，箱體(211)與洗碗池(11)連通,箱體(211)底部設置有滑動軌道(215);所述的箱蓋(212)位于箱體(211)上方;所述的浮板(213)呈倒置的“L”形，浮板(213)兩側與凹槽(214)形成配合，且浮板(213)上部密度大于下部密度，且浮板(213)上部密度小于水的密度;所述的滑動軌道(215)為兩根伸出的平行桿，且滑動軌道(215)下部設置有限位塊(2151)。
2.根據權利要求1所述的一種廚房廢水回收處理系統，其特征在于：所述的凹槽(214)呈“凸”形空腔;所述浮板(213)兩側為“凸”形實體。
3.根據權利要求1所述的一種廚房廢水回收處理系統，其特征在于：所述的凹槽(214)底部超出箱體(211)底面。
說明書
一種廚房廢水回收處理系統
技術領域
本發明涉及家庭水處理領域，具體的說是一種廚房廢水回收處理系統。
背景技術
我國有將近四億戶家庭，每戶家庭每天都要產生大量的生活用水，例如：洗菜水，洗碗水，洗臉?biāo)约笆５牟杷�，這些水一般都是直接倒進下水道或馬桶中，而中國是個淡水資源較匱乏的國家，將生活用水直接倒掉未免浪費。在被倒掉的生活用水中，很多水是可以重復利用的;而在洗碗水中，更是含有大量的油脂、食物殘渣等，如果直接倒掉，這些廢水中的營養物質就會被浪費，而在城市中，一般也不會飼養家畜，所以應該發明一種裝置，把這些廢水中的營養物質收集起來，以便于利用到其它方面。
發明內容
針對現有技術中的問題，本發明提供了一種廚房廢水回收處理系統，采用可以上下浮動的浮板來將洗碗水中的食物油過濾掉，并收集到回收箱內，回收箱底部還設置有水龍頭，可以將多收集的廢水排出箱外;本裝置還可以將家庭洗碗水中的食物殘渣過濾出來，并收集到其它容器中以便于下一步的利用。
本發明解決其技術問題所采用的技術方案是：一種廚房廢水回收處理系統，包括殘渣收集裝置和食物油回收裝置，所述的殘渣收集裝置與食物油回收裝置貼合在一起;所述的殘渣收集裝置包括洗碗池、收集機構、收集箱和承接管，所述的洗碗池正下方連接有出水管道，且該出水管道上設置有電磁閥;所述的收集機構位于洗碗池下方，收集機構中部設置有旋轉軸，該旋轉軸上方與洗碗池固定連接，且該旋轉軸下方與基座固定連接;所述的收集裝置中部固定有齒輪盤，且收集裝置中部還設置有接收臂;所述的齒輪盤垂直于旋轉軸，且齒輪盤上方還設置有垂直于旋轉軸的輪齒;所述的接收臂數量至少為二，接收臂垂直于旋轉軸并與旋轉軸旋轉連接，且接收臂末端固定連接有過濾盒，接收臂中部固定設置有齒輪，該齒輪與齒輪盤上的輪齒嚙合;所述的過濾盒位于洗碗池的正下方，且在過濾盒旋轉到洗碗池下方的管道正下方時，過濾盒開口朝上，該過濾盒內還設置有不銹鋼金屬過濾網;所述的收集箱位于旋轉軸的一側，收集箱下部固定在基座上，且收集箱開口位于過濾盒正下方;所述的承接管位于洗碗池的出水管道正下方，承接管管口朝上，且承接管下方與下水道管道相連。
所述的食物油回收裝置包括回收箱，所述的洗碗池位于回收箱的前方，且洗碗池與回收箱貼合;所述的回收箱包括箱體、箱蓋和浮板，所述的箱體呈方形，箱體在與洗碗池貼合面的兩側設置有凹槽，且凹槽內設置有浮板，箱體與洗碗池連通,箱體底部設置有滑動軌道;所述的箱蓋位于箱體上方;所述的浮板呈倒置的“L”形，浮板兩側與凹槽形成配合，且浮板上部密度大于下部密度，且浮板上部密度小于水的密度;所述的滑動軌道為兩根伸出的平行桿，且滑動軌道下部設置有限位塊。
優選的，所述的凹槽呈“凸”形空腔;所述浮板兩側為“凸”形實體。
優選的，所述的凹槽底部超出箱體底面。
本發明的有益效果是：
(1)本發明的一種廚房廢水回收處理系統，本發明的一種洗碗水中食物油回收裝置，采用可以上下浮動的浮板來將洗碗水中的食物油過濾掉，并收集到回收箱內，回收箱底部還設置有水龍頭，可以將多收集的廢水排出箱外;
(2)本發明的一種廚房廢水回收處理系統，可以將家庭洗碗水中的食物殘渣過濾出來，并收集到其它容器中以便于下一步的利用，節約了資源并減少了排放。
