申請日2016.05.19

　　公開(公告)日2016.09.21

　　IPC分類號C02F3/02; C02F7/00

　　摘要

　　本發明涉及水處理技術領域，具體說是一種新型污水處理曝氣裝置，包括動力部分、空氣動力部分、儲氣部分及曝氣部分，空氣動力部分包括風機，所述動力部分包括太陽能發電裝置、風力發電裝置和蓄電池，所述的蓄電池與風機電連接，蓄電池為風機提供動力;所述儲氣部分包括儲氣罐，儲氣罐用于儲存空氣并向曝氣部分提高氣體，所述曝氣部分包括曝氣池，所述風機的排風口連接輸風管道，所述輸風管道伸進所述儲氣罐內，所述儲氣罐的第一排氣口與微氣泡發生器通過管道連接，所述微氣泡發生器安裝于所述曝氣池的池體內部。本發明利用太陽能和風能作為能源，形成能源互補，可以節約電力，提高裝置的可靠性，且環保無污染。

　　權利要求書

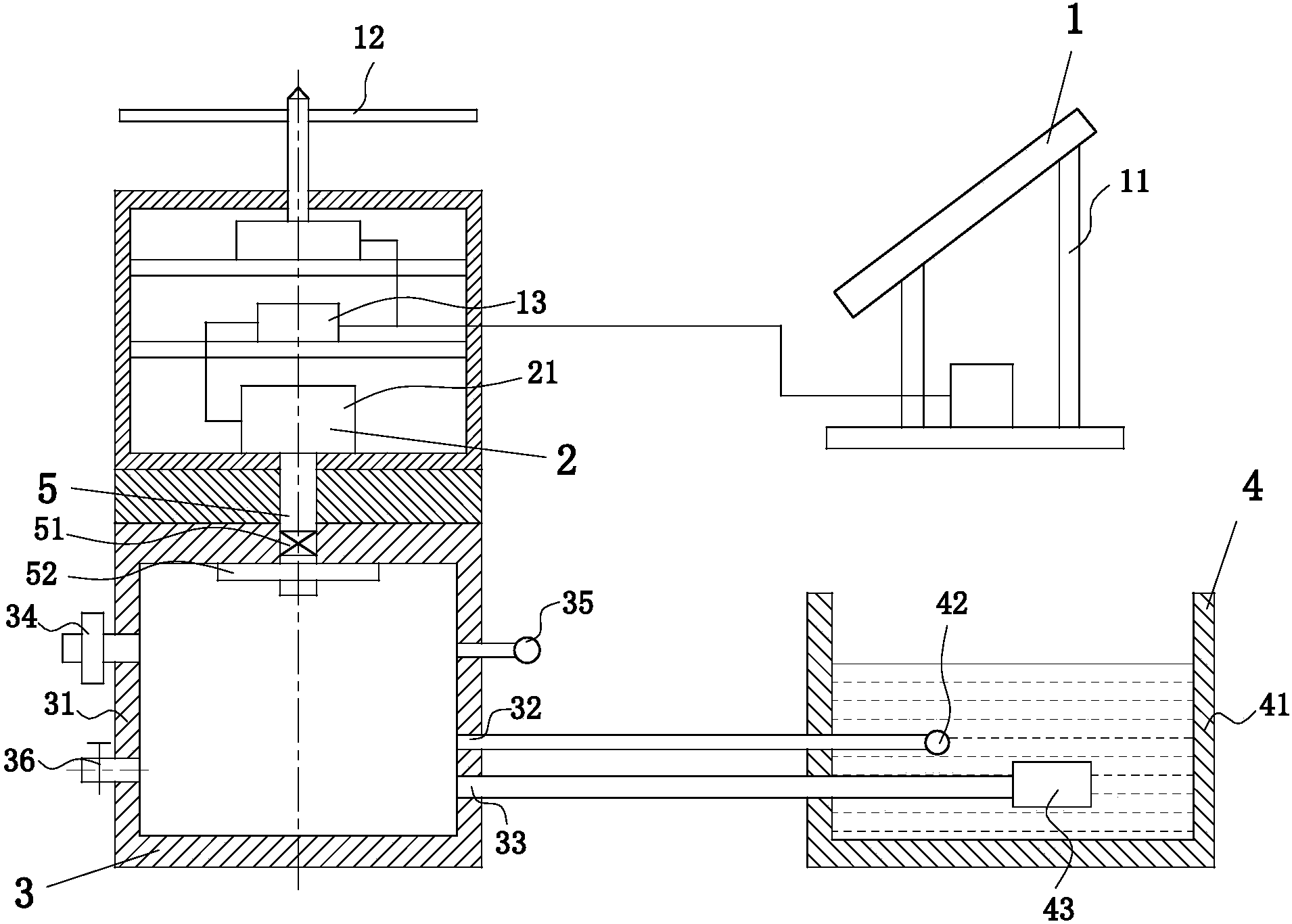

　　1.一種新型污水處理曝氣裝置，包括動力部分(1)、空氣動力部分(2)、儲氣部分(3)及曝氣部分(4)，空氣動力部分(2)包括風機(21)，其特征在于：所述動力部分(1)包括太陽能發電裝置(11)、風力發電裝置(12)和蓄電池(13),所述的太陽能發電裝置(11)和風力發電裝置(12)分別與蓄電池(13)電連接，所述的蓄電池(13)與風機(21)電連接;所述儲氣部分(3)包括儲氣罐(31)，所述曝氣部分(4)包括曝氣池(41)，所述風機(21)的排風口連接輸風管道(5)，所述輸風管道(5)伸進所述儲氣罐(31)內，所述儲氣罐(31)的第一排氣口(32)與微氣泡發生器(42)通過管道連接，所述微氣泡發生器(42)安裝于所述曝氣池(41)的池體內部。

　　2.根據權利要求1所述的一種新型污水處理曝氣裝置，其特征在于：所述的輸風管道(5)上安裝有單向閥(51)，所述的單向閥(51)保證空氣只能由所述的風機(21)的排風口進入所述的儲氣罐(31)內。

　　3.根據權利要求1所述的一種新型污水處理曝氣裝置，其特征在于：所述的儲氣罐(31)的第二排氣口(33)與射流器(43)通過管道連接，所述射流器(43)安裝于所述曝氣池(41)的池體內部。

　　4.根據權利要求1所述的一種新型污水處理曝氣裝置，其特征在于：所述的輸風管道(5)上套有密封膠圈(52)。

　　5.根據權利要求1所述的一種新型污水處理曝氣裝置，其特征在于：所述儲氣罐(31)上安裝有壓力調節閥門(34)及壓力表(35)。

　　6.根據權利要求1所述的一種新型污水處理曝氣裝置，其特征在于：所述儲氣罐(31)下部裝有放水閥(36)。

　　說明書

　　一種新型污水處理曝氣裝置

　　技術領域

　　本發明涉及水處理技術領域，具體說是一種新型污水處理曝氣裝置。

　　背景技術

　　城市每天大量的生活污水、工業廢水，這些污水污染著城市的河道及環境，嚴重影響著城市居民的生活，嚴重污染地區甚至危害動植物的生命，破壞了生態平衡。在我國靠近城市的較大湖泊中，污染約有50%來自城市污水，50%來自流域非點源地表徑流和湖區降水。在離城市較遠或者受城市工業廢水、生活污水排放影響較小的湖泊、水庫中，污染約有70%來自湖泊流域的面源污染，因此處理湖泊河道富營養化是污水處理中的一個重要方面。

　　曝氣是處理湖泊河道富營養化的一個重要環節，它的作用是向曝氣池內充氧，保證微生物生化作用所需之氧量，同時保持池內微生物、有機物、溶解氧(即泥、水、氣)三者的充分混合，為微生物降解雜質創造有利條件。

　　二級生物處理廠(站)中，曝氣裝置往往包括動力部分，空氣動力部分、儲氣部分及曝氣部分。其中，動力部分的電機帶動空氣動力部分的電動風機工作，電動風機產生的高壓空氣經過儲氣部分輸入安裝于曝氣池底部或中部的曝氣部分的氣泡發生裝置或射流裝置，再由氣泡發生裝置或射流裝置完成曝氣。污水處理通常需要長時間的曝氣，因此需要電動風機長時間的工作，從而消耗了大量的電力。有統計表明，曝氣電耗占全廠動力消耗的60%～70%。

　　申請?zhí)枮椋?01010575820.5的一項中國專利公開了一種污水處理風能曝氣裝置，包括動力部分，空氣動力部分、儲氣部分及曝氣部分，空氣動力部分包括風機，動力部分包括葉輪，葉輪的主軸與風機的驅動軸連接。該發明的污水處理風能曝氣裝置提供了一種利用風能作動力升壓空氣用于污水處理曝氣的技術方案，該發明的污水處理風能曝氣裝置在使用中利用風能驅動風機、升壓空氣并曝氣，由此節約了大量電力消耗、環保安全、簡便易行，但該發明所用的能源比較單一，可靠性較低，不能使用環境的變化。

　　發明內容

　　為了彌補現有技術的不足，本發明提供了一種新型污水處理曝氣裝置，利用太陽能和風能作為能源，形成能源互補，可以節約電力，提高裝置的可靠性，且環保無污染。

　　本發明解決其技術問題所采用的技術方案是：一種新型污水處理曝氣裝置，包括動力部分、空氣動力部分、儲氣部分及曝氣部分，空氣動力部分包括風機，所述動力部分包括太陽能發電裝置、風力發電裝置和蓄電池,所述的太陽能發電裝置和風力發電裝置分別與蓄電池電連接，太陽能發電裝置和風力發電裝置能夠形成資源互補，提高裝置的可靠性，所述的蓄電池與風機電連接，蓄電池為風機提供動力，使風機工作;所述儲氣部分包括儲氣罐，儲氣罐用于儲存空氣并向曝氣部分提高氣體，所述曝氣部分包括曝氣池，所述風機的排風口連接輸風管道，所述輸風管道伸進所述儲氣罐內，所述儲氣罐的第一排氣口與微氣泡發生器通過管道連接，所述微氣泡發生器安裝于所述曝氣池的池體內部。

　　所述的輸風管道上安裝有單向閥，所述的單向閥保證空氣只能由所述的風機的排風口進入所述的儲氣罐內。

　　所述的儲氣罐的第二排氣口與射流器通過管道連接，所述射流器安裝于所述曝氣池的池體內部。

　　所述的輸風管道上套有密封膠圈，密封膠圈可防止空氣泄露，提高安全性。

　　所述儲氣罐上安裝有壓力調節閥門及壓力表，通過壓力表可以觀察儲氣罐內的氣壓，以便對儲氣罐內的壓力進行調整。

　　所述儲氣罐下部裝有放水閥。

　　本發明的有益效果是：本發明提供的一種新型污水處理曝氣裝置，以太陽能發電裝置和風力發電裝置為曝氣提供能量，節約電源且環保無污染，太陽能發電裝置和風力發電裝置能夠形成資源互補，可有效提高裝置的可靠性。
