申請日2016.05.31

　　公開(公告)日2016.10.12

　　IPC分類號C02F1/04

　　摘要

　　本實用新型涉及一種TGIC廢水蒸餾抽水回收系統，包括蒸餾水儲罐，蒸餾水儲罐底部設置有排水口，排水口設置有排水管道，排水管道連接廢水蒸餾釜，還包括抽水管道和水泵，抽水管道一端和水泵相接，另一端插入蒸餾水儲罐內，水泵的出水口設置有環化洗滌水管道，環化洗滌水管道的另一端連接有環化液洗滌水儲罐;排水管道、抽水管道、環化洗滌水管道上設置有閥門，環化洗滌水管道靠近水泵出水口位置設置有止逆閥。本實用新型能夠有效解決現有的結構容易在抽環化液洗滌水時容易抽到環氧氯丙烷，從而影響環化液水洗效果的問題。

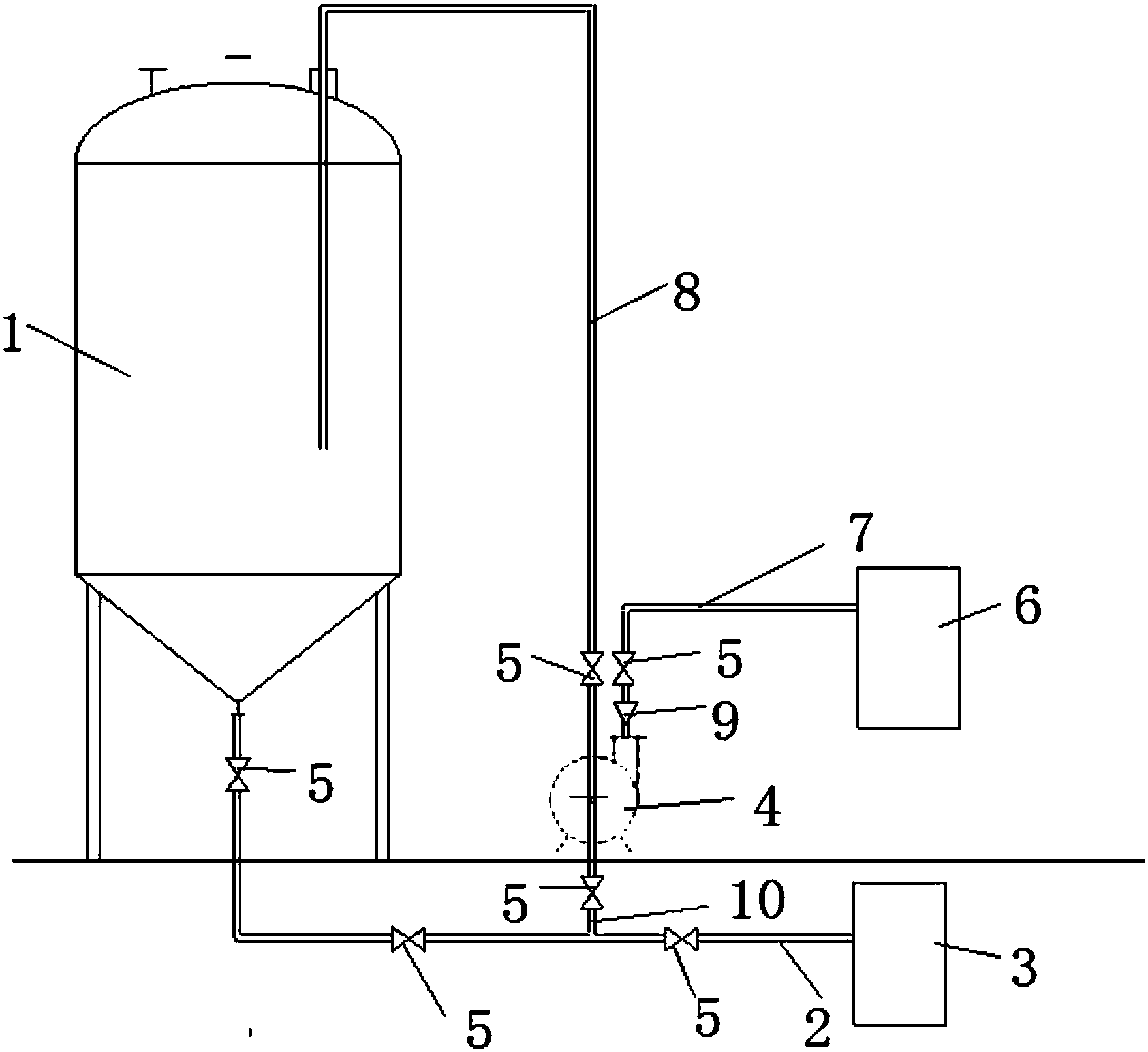

　　摘要附圖



　　權利要求書

　　1.一種TGIC廢水蒸餾抽水回收系統，包括蒸餾水儲罐(1)，蒸餾水儲罐(1)底部設置有排水口，排水口設置有排水管道(2)，排水管道(2)連接廢水蒸餾釜(3)，其特征在于：還包括抽水管道(8)和水泵(4)，抽水管道(8)一端和水泵(4)相接，另一端插入蒸餾水儲罐(1)內，水泵(4)的出水口設置有環化洗滌水管道(7)，環化洗滌水管道(7)的另一端連接有環化液洗滌水儲罐(6);排水管道(2)、抽水管道(8)、環化洗滌水管道(7)上設置有閥門(5)，化洗滌水管道(7)靠近水泵(4)出水口位置設置有止逆閥(9)。

　　2.根據權利要求1所述的TGIC廢水蒸餾抽水回收系統，其特征在于：還包括一端連接至排水管道(2)的備用抽水管道(10)，備用抽水管道(10)的另一端連接至水泵(4)，備用抽水管道(10)上設置有閥門(5);排水管道(2)位于備用抽水管道(10)連接處后方設置閥門(5)。

　　3.根據權利要求1所述的TGIC廢水蒸餾抽水回收系統，其特征在于：抽水管道插入蒸餾水儲罐(1)的中間部位。

　　4.根據權利要求1至3任意一項所述的TGIC廢水蒸餾抽水回收系統，其特征在于：所述閥門(5)為電磁閥，還包括和閥門(5)相接的控制裝置。

　　說明書

　　一種TGIC廢水蒸餾抽水回收系統

　　技術領域

　　本實用新型涉及一種TGIC廢水蒸餾抽水回收系統。

　　背景技術

　　TGIC工藝的環化液洗滌水大都通過廢水蒸餾循環使用，但是蒸出水相中含有一定量的環氧氯丙烷，需在蒸餾水罐中靜置分層，底部的油相還需要再一次進廢水蒸餾釜蒸餾。現有設備中，油相和水相都是通過底部抽取，每次打環化液洗滌水之前都需要先通過真空抽取一定時間，再啟動蒸餾水泵加環化液洗滌水。由于不能做到準確分離，用作環化液洗滌水有很大可能抽到剩余的環氧氯丙烷，影響洗滌效果，進而影響產品的品質。

　　實用新型內容

　　本實用新型的目的是為了提供一種TGIC廢水蒸餾抽水回收系統，解決現有的結構容易在抽環化液洗滌水時容易抽到環氧氯丙烷，從而影響環化液水洗效果的問題。

　　本實用新型解決其技術問題所采用的技術方案是：一種TGIC廢水蒸餾抽水回收系統，包括蒸餾水儲罐，蒸餾水儲罐底部設置有排水口，排水口設置有排水管道，排水管道連接廢水蒸餾釜，還包括抽水管道和水泵，抽水管道一端和水泵相接，另一端插入蒸餾水儲罐內，水泵的出水口設置有環化洗滌水管道，環化洗滌水管道的另一端連接有環化液洗滌水儲罐;排水管道、抽水管道、環化洗滌水管道上設置有閥門，環化洗滌水管道靠近水泵出水口位置設置有止逆閥。

　　提供備用的抽水方案，可以提高結構的可靠性，完善結構性能，還包括一端連接至排水管道的備用抽水管道，備用抽水管道的另一端連接至水泵，備用抽水管道上設置有閥門;排水管道位于備用抽水管道連接處后方設置閥門。

　　優選的，抽水管道插入蒸餾水儲罐的中間部位。

　　為了便于實現自動控制，提高自動化程度，所述閥門為電磁閥，還包括和閥門相接的控制裝置。

　　本實用新型的有益效果：通過設置抽水管道，使得抽水管道單獨設置，先通過排水管道將環氧氯丙烷抽至蒸餾釜儲罐，再通過抽水管道將環化液洗滌水抽至環化液洗滌水儲罐，能夠有效解決現有的結構容易在抽環化液洗滌水時容易抽到環氧氯丙烷，從而影響環化液水洗效果的問題。同時備用抽水管道可以當做抽水管道的備用選擇，提高結構的完善性。抽水管道插入蒸餾水儲罐的中間部位，進一步降低了抽環化液洗滌水時抽到環氧氯丙烷的可能性。
