申請日2016.05.31

　　公開(公告)日2016.09.07

　　IPC分類號C02F9/04; C02F11/12

　　摘要

　　本發明公開了一種脫硫廢水分泥、分鹽零排放工藝，依次包括預處理工藝，膜處理工藝以及蒸發結晶工藝;預處理工藝中脫硫廢水進入原水池，曝氣風機向原水池中通入壓縮空氣，然后經原水泵提升至一級反應澄清，經過三級軟化、澄清后的脫硫廢水進入清水池，清水池一部分供給膜處理工藝系統，另一部分供給加藥系統;膜處理工藝中來水首先經超濾過濾后再進入pH調節箱，然后泵送至納濾膜分離系統和反滲透膜分離系統;蒸發結晶工藝來水首先經兩級預熱后進入脫氣器，最后進入蒸發濃縮系統和結晶系統。本工藝的產水可用作工業水或鍋爐補給水，副產物得到最大限度的回收利用，減少固體廢物排放，且通過分泥、分鹽，減少固體廢物處置費用，通過回收利用副產物產生一定經濟效益。

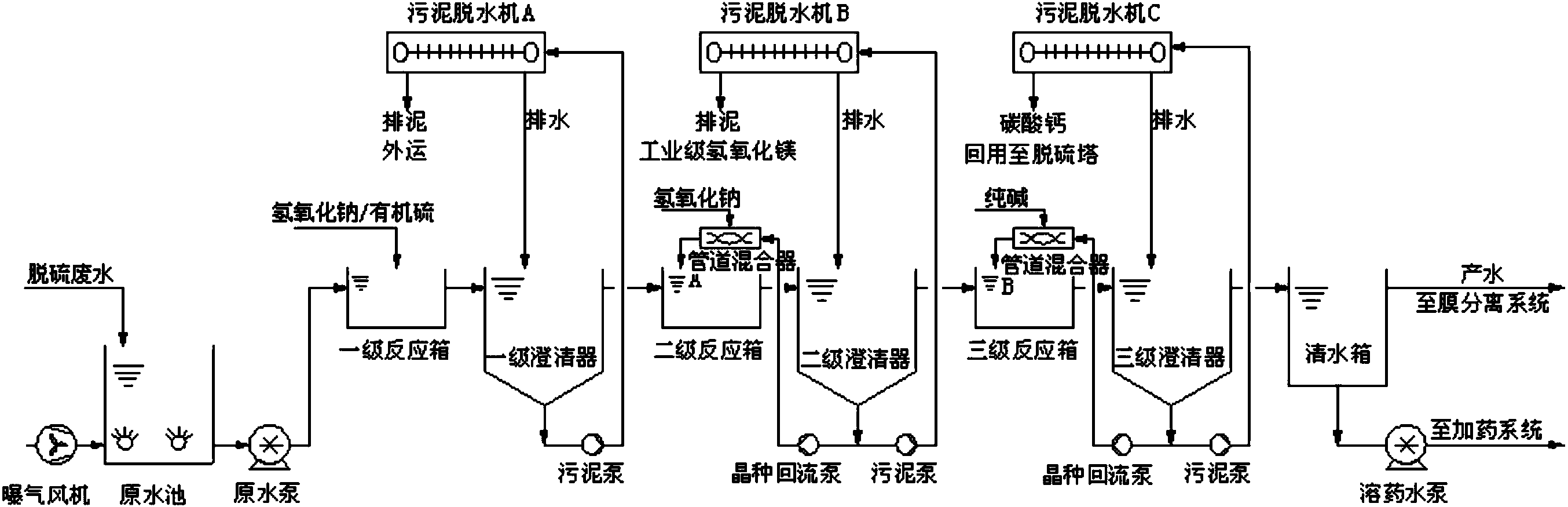

　　摘要附圖



　　權利要求書

　　1.一種脫硫廢水分泥、分鹽零排放工藝，其特征在于：依次包括預處理工藝，膜處理工藝以及蒸發結晶工藝：

　　預處理工藝：

　　(1)脫硫廢水進入原水池，曝氣風機向原水池中通入壓縮空氣，然后經原水泵提升至一級反應澄清;

　　(2)一級反應澄清中，向一級反應箱內投加石灰乳，在攪拌的條件下，調節pH值至8~9，鐵、鋅、鉛、鎳和鉻生成氫氧化物沉淀，氟離子生成CaF2沉淀，硅形成CaSiO3沉淀;投加適量有機硫，使汞、銅、生成硫化物沉淀，并投加適量混凝劑和助凝劑，形成易分離的大顆粒沉淀物;從一級反應箱溢流至一級澄清器，上清液溢流至二級反應箱，沉淀物泵送至污泥脫水機，經脫水后，泥餅外運處置，壓濾液返回一級澄清器;

　　(3)二級反應澄清中，向二級反應箱內投加氫氧化鈉，在攪拌的條件下，調節pH值至12.0~12.5，鎂離子反應生成氫氧化鎂析出，投加適量混凝劑和助凝劑，形成易分離的大顆粒沉淀物;從二級反應箱溢流至二級澄清器，上清液溢流至三級反應箱，一部分沉淀物通過晶種回流泵送至管道混合器，與投加的氫氧化鈉混合后進入二級反應箱，另一部分沉淀物泵送至污泥脫水機，經脫水后，泥餅外運處置，壓濾液返回二級澄清器;

　　(4)三級反應澄清中，向三級反應箱內投加碳酸鈉，在攪拌的條件下，鈣離子反應生成碳酸鈣析出，投加適量混凝劑和助凝劑，形成易分離的大顆粒沉淀物;從三級反應箱溢流至三級澄清器，上清液溢流至清水箱，一部分沉淀物通過晶種回流泵送至管道混合器，與投加的碳酸鈉混合后進入三級反應箱，另一部分沉淀物泵送至污泥脫水機，經脫水后，泥餅外運處置，壓濾液返回二級澄清器;

　　(5)經過三級軟化、澄清后的脫硫廢水進入清水池，清水池一部分供給膜處理工藝系統，另一部分供給加藥系統;

　　膜處理工藝：

　　(1)來水首先經超濾過濾后，濾除廢水中納米級懸浮物、膠體、微粒、細菌和病毒大分子物質，然后清水進入pH調節箱，投加一定量鹽酸，調節pH至5.5，然后泵送至納濾膜分離系統;

　　(2)脫硫廢水經納濾后，富含硫酸根的濃縮液返回脫硫塔，最終形成石膏;析出的硫酸根含量低于1000mg/L的滲透液泵送至反滲透;

　　(3)納濾滲透液經反滲透濃縮后，滲透液進入回用水箱，可供給廠區工業水系統或作為鍋爐補給水，濃縮液含鹽量大于100000mg/L，高含鹽的濃縮液供給后續蒸發結晶工藝系統;

　　蒸發結晶工藝：

　　(1)來水首先經兩級預熱，經兩級預熱后，廢水溫度上升至蒸發系統運行溫度，預熱后的脫硫廢水進入脫氣器，脫除廢水中溶解的二氧化碳、氧氣，然后進入MVR蒸發濃縮系統;

　　(2)MVR蒸發濃縮系統將脫硫廢水濃縮至含鹽量20%以上后，通過轉料泵，將濃縮液轉料至后續MVR蒸發結晶系統;

　　(3)MVR蒸發結晶系統采用強制循環加熱器，料液不斷循環蒸發濃縮，氯化鈉過飽和結晶，經稠厚、離心分離、干燥后打包并碼垛至鹽倉，氯化鈉純度大于99.5%，達到《GB/T 5462-2003 工業鹽》中精制一級工業鹽標準，可作為商品銷售;

　　(4)MVR蒸發結晶系統中排放一定量富含硫酸鈉的母液回流至膜處理工藝中的pH調節箱中，使蒸發結晶系統中硫酸鈉濃度范圍保持在3.5%~4%，以確保硫酸鈉不會結晶析出。

　　2.根據權利要求1所述的一種脫硫廢水分泥、分鹽零排放工藝，其特征在于：脫硫廢水原水經三級反應、澄清處理：一級反應澄清產出污泥外運處置;二級反應澄清產出工業級氫氧化鎂;三級反應澄清產出碳酸鈣，可作為“石灰石-石膏煙氣脫硫法”的脫硫劑使用。

　　3.根據權利要求1所述的一種脫硫廢水分泥、分鹽零排放工藝，其特征在于：經納濾分鹽后的脫硫廢水，蒸發結晶產出的氯化鈉達到一級工業鹽標準，系統沒有混合鹽產出。

　　4.根據權利要求1所述的一種脫硫廢水分泥、分鹽零排放工藝，其特征在于：所述脫硫廢水進入一級反應澄清之前先通過曝氣風機降低來水COD至小于70mg/L。

　　5.根據權利要求1所述的一種脫硫廢水分泥、分鹽零排放工藝，其特征在于：所述納濾膜分離系統中的納濾膜的表面孔徑為0.51nm，膜表面帶有一定的電荷，對二價離子或高價離子具有很高且穩定的截留率，而對一價離子則具有較高的透過率。

　　6.根據權利要求1所述的一種脫硫廢水分泥、分鹽零排放工藝，其特征在于：所述兩級預熱中的一級預熱采用系統產出的高溫冷凝水作為熱源，二級預熱采用蒸汽作為熱源。

　　7.根據權利要求1所述的一種脫硫廢水分泥、分鹽零排放工藝，其特征在于：所述MVR蒸發濃縮系統采用水平管降膜蒸發器，蒸汽在管內流動，循環液在管外降膜流動。

　　8.根據權利要求7所述的一種脫硫廢水分泥、分鹽零排放工藝，其特征在于：所述蒸發器殼程和管程均設置有用于觀察設備運行狀態的視鏡，蒸發器下部設置有存儲循環液的熱井，蒸發器內部設置有噴嘴霧化機構，循環液經噴嘴霧化后噴射到換熱管外表面，沿管壁外周徑向流動，繞管一周后滴落到下一層換熱管。

　　9.根據權利要求7或8所述的一種脫硫廢水分泥、分鹽零排放工藝，其特征在于：所述蒸發器內換熱管呈正方形布置，換熱管外徑19mm~38mm，換熱管材質為鈦材或不銹鋼。

　　說明書

　　脫硫廢水分泥、分鹽零排放工藝

　　技術領域

　　本發明涉及一種水處理工藝，屬于環保行業，主要用于電廠脫硫廢水及其他高鹽度、高硬度工業廢水的零排放處理。

　　背景技術

　　火電廠石灰石-石膏法產生的脫硫廢水中含有高濃度的Cl-、SO42-、Na+、Ca2+、Mg2+，是典型的高鹽、高硬度廢水。目前，國內外燃煤電廠脫硫廢水零排放項目大多采用“軟化+蒸發結晶”工藝路線，部分項目為了減少蒸發量，在預處理后采用膜濃縮，以減少蒸發負荷。以上零排放項目運行時，會產生大量的污泥和混合鹽，這部分副產物成分復雜，利用價值低，只能作為固廢處置。所以，現有技術只是實現了“零液體排放”，并沒有實現真正的“零排放”。

　　系統中產出的污泥，一部分是進水?dāng)y帶的懸浮物沉淀而來，另一部分是在加藥軟化過程中析出的氫氧化鎂和碳酸鈣組成，目前的處置方法都是將上述混合污泥壓濾后填埋，由于脫硫廢水懸浮物和硬度較高，產生的污泥量達到80~120kg/噸廢水，填埋成本約48~72元/噸廢水。

　　系統中產出的混合鹽，主要成分是氯化鈉和硫酸鈉，混合鹽沒有市場可以消納，也只能作為固廢填埋。脫硫廢水蒸發結晶產生的混合廢鹽量25~50kg/噸廢水，填埋成本約50~100元/噸廢水，同時，由于無機鹽的溶解性非常強，填埋也具有一定風險。

　　由此可見，目前的脫硫廢水零排放工藝只解決了廢水排放問題，零排放系統產生的大量固廢，只能填埋處理，不僅大幅增加系統運行成本，而且資源沒有得到合理利用，沒有實現真正的零排放，不符合零排放項目初衷。

　　發明內容

　　發明目的：本發明的目的是為了解決現有技術中的不足，提供一種脫硫廢水分泥、分鹽零排放工藝，將系統中產出的副產物，按照不同組分分離開，并達到工業級純度，解決零排放系統副產物資源化問題，不僅可以減少污泥和混合鹽處置費用，還可以通過副產物營收來降低項目運行成本。

　　技術方案：本發明所述的一種脫硫廢水分泥、分鹽零排放工藝，依次包括預處理工藝，膜處理工藝以及蒸發結晶工藝：

　　預處理工藝：

　　(1)脫硫廢水進入原水池，曝氣風機向原水池中通入壓縮空氣，然后經原水泵提升至一級反應澄清;

　　(2)一級反應澄清中，向一級反應箱內投加石灰乳，在攪拌的條件下，調節pH值至8~9，鐵、鋅、鉛、鎳和鉻生成氫氧化物沉淀，氟離子生成CaF2沉淀，硅形成CaSiO3沉淀;投加適量有機硫，使汞、銅、生成硫化物沉淀，并投加適量混凝劑和助凝劑，形成易分離的大顆粒沉淀物;從一級反應箱溢流至一級澄清器，上清液溢流至二級反應箱，沉淀物泵送至污泥脫水機，經脫水后，泥餅外運處置，壓濾液返回一級澄清器;

　　(3)二級反應澄清中，向二級反應箱內投加氫氧化鈉，在攪拌的條件下，調節pH值至12.0~12.5，鎂離子反應生成氫氧化鎂析出，投加適量混凝劑和助凝劑，形成易分離的大顆粒沉淀物;從二級反應箱溢流至二級澄清器，上清液溢流至三級反應箱，一部分沉淀物通過晶種回流泵送至管道混合器，與投加的氫氧化鈉混合后進入二級反應箱，另一部分沉淀物泵送至污泥脫水機，經脫水后，泥餅外運處置，壓濾液返回二級澄清器;

　　(4)三級反應澄清中，向三級反應箱內投加碳酸鈉，在攪拌的條件下，鈣離子反應生成碳酸鈣析出，投加適量混凝劑和助凝劑，形成易分離的大顆粒沉淀物;從三級反應箱溢流至三級澄清器，上清液溢流至清水箱，一部分沉淀物通過晶種回流泵送至管道混合器，與投加的碳酸鈉混合后進入三級反應箱，另一部分沉淀物泵送至污泥脫水機，經脫水后，泥餅外運處置，壓濾液返回二級澄清器;

　　(5)經過三級軟化、澄清后的脫硫廢水進入清水池，清水池一部分供給膜處理工藝系統，另一部分供給加藥系統;

　　膜處理工藝：

　　(1)來水首先經超濾過濾后，濾除廢水中納米級懸浮物、膠體、微粒、細菌和病毒大分子物質，然后清水進入pH調節箱，投加一定量鹽酸，調節pH至5.5，然后泵送至納濾膜分離系統;

　　(2)脫硫廢水經納濾后，富含硫酸根的濃縮液返回脫硫塔，最終形成石膏;析出的硫酸根含量低于1000mg/L的滲透液泵送至反滲透;

　　(3)納濾滲透液經反滲透濃縮后，滲透液進入回用水箱，可供給廠區工業水系統或作為鍋爐補給水，濃縮液含鹽量大于100000mg/L，高含鹽的濃縮液供給后續蒸發結晶工藝系統;

　　蒸發結晶工藝：

　　(1)來水首先經兩級預熱，經兩級預熱后，廢水溫度上升至蒸發系統運行溫度，預熱后的脫硫廢水進入脫氣器，脫除廢水中溶解的二氧化碳、氧氣，然后進入MVR蒸發濃縮系統;

　　(2)MVR蒸發濃縮系統將脫硫廢水濃縮至含鹽量20%以上后，通過轉料泵，將濃縮液轉料至后續MVR蒸發結晶系統;

　　(3)MVR蒸發結晶系統采用強制循環加熱器，料液不斷循環蒸發濃縮，氯化鈉過飽和結晶，經稠厚、離心分離、干燥后打包并碼垛至鹽倉，氯化鈉純度大于99.5%，達到《GB/T 5462-2003 工業鹽》中精制一級工業鹽標準，可作為商品銷售;

　　(4)MVR蒸發結晶系統中排放一定量富含硫酸鈉的母液回流至膜處理工藝中的pH調節箱中，使蒸發結晶系統中硫酸鈉濃度范圍保持在3.5%~4%，以確保硫酸鈉不會結晶析出。

　　進一步的，脫硫廢水原水經三級反應、澄清處理：一級反應澄清產出污泥外運處置;二級反應澄清產出工業級氫氧化鎂;三級反應澄清產出碳酸鈣，可作為“石灰石-石膏煙氣脫硫法”的脫硫劑使用。

　　進一步的，經納濾分鹽后的脫硫廢水，蒸發結晶產出的氯化鈉達到一級工業鹽標準，系統沒有混合鹽產出。

　　進一步的，所述脫硫廢水進入一級反應澄清之前先通過曝氣風機降低來水COD至小于70mg/L。

　　進一步的，所述納濾膜分離系統中的納濾膜的表面孔徑為0.51nm，膜表面帶有一定的電荷，對二價離子或高價離子具有很高且穩定的截留率，而對一價離子則具有較高的透過率。

　　進一步的，所述兩級預熱中的一級預熱采用系統產出的高溫冷凝水作為熱源，二級預熱采用蒸汽作為熱源。

　　進一步的，所述MVR蒸發濃縮系統采用水平管降膜蒸發器，蒸汽在管內流動，循環液在管外降膜流動。

　　進一步的，所述蒸發器殼程和管程均設置有用于觀察設備運行狀態的視鏡，蒸發器下部設置有存儲循環液的熱井，蒸發器內部設置有噴嘴霧化機構，循環液經噴嘴霧化后噴射到換熱管外表面，沿管壁外周徑向流動，繞管一周后滴落到下一層換熱管。

　　進一步的，所述蒸發器內換熱管呈正方形布置，換熱管外徑19mm~38mm，換熱管材質為鈦材或不銹鋼。

　　有益效果：本發明的有益效果如下：

　　1)脫硫廢水分泥、分鹽零排放工藝，產水可用作工業水或鍋爐補給水，副產物得到最大限度的回收利用，減少固體廢物排放，實現真正的“零排放”;

　　2)采用三級澄清工藝，分別產出雜質污泥、工業級氫氧化鎂、碳酸鈣。雜質污泥主要成分包括：石膏、灰質、有機物和重金屬化合物等，屬于危險廢物，須單獨處置。工業級氫氧化鎂可用于氧化鎂和鎂鹽生產原料、煙氣脫硫、廢水處理、農用肥料和土壤改良劑。碳酸鈣可回流至脫硫塔，作為“石灰石-石膏法”煙氣脫硫的脫硫劑。將沉淀物分類，減少了危險廢物處置量，降低系統運行成本，使部分沉淀物具有附加值，實現資源綜合利用和廢棄物資源化，具有明顯的環境效益;

　　3)預處理部分通過合理設計，在“一級反應箱→一級澄清器→二級反應箱→二級澄清器三級反應箱→三級澄清器→中間水箱”整個流程中，均采用高度差溢流，省去多臺水泵，減少了投資成本和運行成本，同時，完全避免了在多個設備間的水量平衡問題，系統運行穩定性大大增強;

　　4)采用“納濾脫硝+蒸發結晶母液回流”分鹽工藝，投資和運行成本低，系統操作彈性大，對進水鹽硝比不敏感，可以適應脫硫廢水的水質變化;

　　5)系統只產出氯化鈉結晶鹽，無混合廢鹽產出，得到的氯化鈉純度大于99.5%，達到《GB/T 5462-2003 工業鹽》中精制一級工業鹽標準，可作為商品銷售。省去了混合廢鹽填埋費用，避免了由于填埋不當導致混合鹽二次溶解的風險;

　　6)采用MVR蒸發結晶工藝，蒸發結晶系統運行時完全靠電力驅動，基本不需要補給生蒸汽，同時可以省去常規蒸發結晶系統所需的真空系統和冷卻水系統，系統流程短，運行成本低;

　　7)通過分泥、分鹽，減少固體廢物處置費用，通過回收利用副產物產生一定經濟效益，系統運行成本低于25元/噸廢水，僅為常規脫硫廢水零排放處理工藝運行成本的20%左右。

　　8)脫硫廢水零排放預處理系統采用三級澄清工藝，第一級投加石灰乳、有機硫、混凝劑和助凝劑，產出雜質污泥;第二級投加氫氧化鈉、混凝劑和助凝劑，產出工業級氫氧化鎂;第三級投加碳酸鈉、混凝劑和助凝劑，產出碳酸鈣。每級均設有一個反應箱和一個澄清器。將沉淀物壓濾后，一級沉淀物外運處置，二級沉淀物可作為商品銷售，三級沉淀物作為脫硫劑返回脫硫塔;

　　9)采用“晶種法”軟化工藝，將5%~15%比例的反應析出物作為晶種，與投加藥劑在管道混合器中混合后進入反應箱，減少氫氧化鎂和碳酸鈣反應析出過程中的初級成核，沉淀物顆粒大，易于分離，產水濁度低于2mg/L;

　　10)系統加藥用水采用預處理系統產水，減少了工業水的消耗，同時避免額外的工業水引入系統，導致系統處理負荷增加;

　　11)采用“納濾脫硝+蒸發結晶母液回流”分鹽工藝，將高硫酸根濃度的納濾濃縮液回排至脫硫塔，低硫酸根濃度的納濾滲透液經反滲透濃縮后蒸發結晶，通過母液回流控制蒸發結晶系統硫酸鈉濃度范圍3.5%~4%，產出的結晶鹽為純度99.5%以上的氯化鈉;

　　12)采用水平管降膜蒸發器，蒸汽在管內流動，循環液在管外降膜流動。蒸發器殼程和管程均設置有用于觀察設備運行狀態的視鏡;蒸發器下部設置有存儲循環液的熱井;蒸發器內部設置有噴嘴霧化機構，循環液經噴嘴霧化后噴射到換熱管外表面，沿管壁外周徑向流動，繞管一周后滴落到下一層換熱管;蒸發器內換熱管呈正方形布置，換熱管外徑19mm~38mm，換熱管材質可為鈦材或不銹鋼。
