申請日2015.05.14

　　公開(公告)日2015.10.21

　　IPC分類號C02F9/14; C02F1/28; C02F1/44

　　摘要

　　本實用新型涉及一種節能環保型的水處理裝置，包括底座腔，底座腔上部設置有第一沉淀腔，第一沉淀腔右側上部連接有進水管，進水管右側連接有攪拌腔，攪拌腔上部左側設置有電機，電機右側設置有抽水機，抽水機下部連接有抽水管，抽水機上部連接有上水管，上水管上部連接有供水腔，供水腔左右兩側分別連接有左供水管和右供水管，左供水管和右供水管下部分別連接有第二沉淀腔和第三沉淀腔，第二沉淀腔左側和第三沉淀腔右側分別連接有左出水管和右出水管，左出水管右側和右出水管均連接有第一凈化腔。該實用新型裝置能有效地針對水進行循環處理，改善了水使用效果，便于節能環保地處理水，實現水的節能環保處理。

　　權利要求書

　　1.一種節能環保型的水處理裝置，包括底座腔，其特征在于：所述底座腔上部設置有第一沉淀腔，所述第一沉淀腔右側上部連接有進水管，所述進水管右側連接有攪拌腔，所述攪拌腔上部左側設置有電機，所述電機下部連接有電機軸，所述電機軸左右兩側均設置有多個攪拌葉片，所述電機右側設置有抽水機，所述抽水機下部連接有抽水管，所述抽水機上部連接有上水管，所述上水管上部連接有供水腔，所述供水腔左右兩側分別連接有左供水管和右供水管，所述左供水管和右供水管下部分別連接有第二沉淀腔和第三沉淀腔，所述第二沉淀腔左側和第三沉淀腔右側分別連接有左出水管和右出水管，所述左出水管右側和右出水管均連接有第一凈化腔，所述第一凈化腔另一側均設置有微生物腔，所述微生物腔另一側均設置有第二凈化腔，所述底座腔中間位置設置有出水腔，所述出水腔下部連接有排水管。

　　2.根據權利要求1所述的節能環保型的水處理裝置，其特征在于：所述底座腔下部左右兩側均設置有滾輪。

　　3.根據權利要求1所述的節能環保型的水處理裝置，其特征在于：所述第一凈化腔內部均設置有多個活性炭，所述第二凈化腔內部均設置有多個離子交換樹脂。

　　4.根據權利要求1所述的節能環保型的水處理裝置，其特征在于：所述第一凈化腔和微生物腔之間均設置有第一過濾膜，所述微生物腔和第二凈化腔之間均設置有第二過濾膜，所述第二凈化腔和出水腔之間均設置有第三過濾膜。

　　5.根據權利要求1所述的節能環保型的水處理裝置，其特征在于：所述底座腔上部左右兩側分別連接有左支撐架和右支撐架。

　　說明書

　　節能環保型的水處理裝置

　　技術領域

　　本實用新型屬于節能水處理技術領域，具體涉及一種節能環保型的水處理裝置。

　　背景技術

　　目前，我國是世界上的貧水國家之一，淡水資源還不到世界人均水量的四分之一。隨著科學事業的逐漸發展，廠房高樓的逐漸增多，水短缺問題越來越嚴重，需要節約用水，重復利用水資源，提高水資源利用率，減少水資源浪費。傳統的水處理方式處理工藝流程長，系統龐大，而且還散發大量臭氣。因此，需要改進現有的處理方式，利用物理、化學和生物的方法對廢水進行處理，使廢水凈化，減少污染，以至達到廢水回收、復用，從而充分利用水資源。

　　實用新型內容

　　本實用新型的目的在于提供一種節能環保型的水處理裝置，以便更好地針對水進行節能環保處理，改善水使用效果，實現節能環保的目的。

　　為了實現上述目的，本實用新型的技術方案如下。

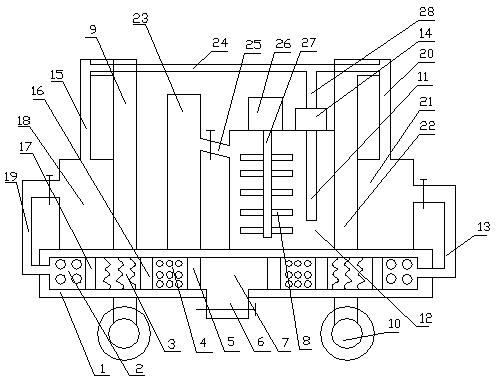

　　一種節能環保型的水處理裝置，包括底座腔，底座腔上部設置有第一沉淀腔，第一沉淀腔右側上部連接有進水管，進水管右側連接有攪拌腔，攪拌腔上部左側設置有電機，電機下部連接有電機軸，電機軸左右兩側均設置有多個攪拌葉片，電機右側設置有抽水機，抽水機下部連接有抽水管，抽水機上部連接有上水管，上水管上部連接有供水腔，供水腔左右兩側分別連接有左供水管和右供水管，左供水管和右供水管下部分別連接有第二沉淀腔和第三沉淀腔，第二沉淀腔左側和第三沉淀腔右側分別連接有左出水管和右出水管，左出水管右側和右出水管均連接有第一凈化腔，第一凈化腔另一側均設置有微生物腔，微生物腔另一側均設置有第二凈化腔，底座腔中間位置設置有出水腔，出水腔下部連接有排水管。

　　進一步地，底座腔下部左右兩側均設置有滾輪。

　　進一步地，第一凈化腔內部均設置有多個活性炭，第二凈化腔內部均設置有多個離子交換樹脂。

　　進一步地，第一凈化腔和微生物腔之間均設置有第一過濾膜，微生物腔和第二凈化腔之間均設置有第二過濾膜，第二凈化腔和出水腔之間均設置有第三過濾膜。

　　進一步地，底座腔上部左右兩側分別連接有左支撐架和右支撐架。

　　該裝置中，水在第一沉淀腔內靜置一定時間后，水中的雜質沉淀到第一沉淀腔下部。打開進水管上的閥門開關，經過初步沉淀處理的水從進水管進入攪拌腔。在電機的作用下，電機軸帶動攪拌葉片轉動，利用攪拌葉片對水進行攪拌。在抽水機的作用下，水從抽水管被吸入，再?gòu)纳纤�管進入供水腔。供水腔中的水從左供水管和右供水管分別進入第二沉淀腔和第三沉淀腔，水在第二沉淀腔和第三沉淀腔內再次進行沉淀處理。打開左出水管和右出水管上的閥門開關，水從左出水管和右出水管進入第一凈化腔，利用活性炭吸附水中的雜質。水經過第一過濾膜的過濾后進入微生物腔，利用微生物將水中有機物分解轉化成無害物質。水經過第二過濾膜的過濾后進入第二凈化腔，利用離子交換樹脂將水中的無機離子排除。水經過第三過濾膜的過濾后進入出水腔，打開排水管上的閥門開關，完成處理的水從排水管排出進行使用。利用滾輪移動裝置，使裝置可以在不同地點使用。

　　該實用新型的有益效果在于：該實用新型裝置能有效地針對水進行循環處理，改善了水使用效果，便于節能環保地處理水，實現水的節能環保處理。
