申請日2015.05.14

　　公開(公告)日2015.10.21

　　IPC分類號C02F103/18; C02F1/12

　　摘要

　　本實用新型公開了一種煙道廢水蒸發脫硫系統，解決了現有脫硫系統存在的工藝流程復雜、占地面積大和造價高的問題。包括脫硫廢水箱(1)和鍋爐出口熱煙道(5)，在鍋爐出口熱煙道(5)的頂端設置有霧化噴淋管路(4)，霧化噴淋管路(4)通過廢水泵(3)與脫硫廢水箱(1)的出水口連通在一起，在鍋爐出口熱煙道(5)的底端面上設置有出灰口(8)，在出灰口(8)上連接有積灰斗(9)。本實用新型可應用于使用濕法脫硫系統的燃煤電廠中，系統簡單，占地面積小，維護簡便，處理效率高，造價低廉。

　　權利要求書

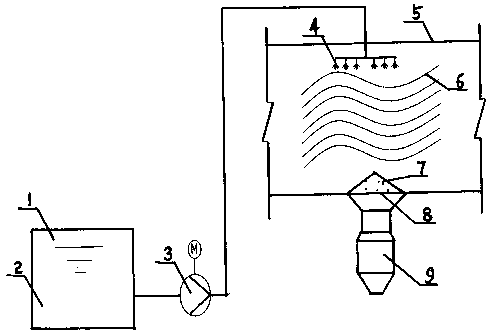

　　1.一種煙道廢水蒸發脫硫系統，包括脫硫廢水箱(1)和鍋爐出口熱煙道(5)，其特征在于，在鍋爐出口熱煙道(5)的頂端設置有霧化噴淋管路(4)，霧化噴淋管路(4)通過廢水泵(3)與脫硫廢水箱(1)的出水口連通在一起，在鍋爐出口熱煙道(5)的底端面上設置有出灰口(8)，在出灰口(8)上連接有積灰斗(9)。

　　2.根據權利要求1所述的一種煙道廢水蒸發脫硫系統，其特征在于，在積灰斗(9)內設置有料位傳感器，料位傳感器上連接有料位報警器。

　　說明書

　　煙道廢水蒸發脫硫系統

　　技術領域

　　本實用新型涉及一種發電廠脫硫系統，特別涉及一種在電廠排煙道上設置的蒸發脫硫處理系統。

　　背景技術

　　隨著對電力需求的增加，作為主要電源供應的燃煤發電機組逐年增加，同時各火力發電廠均投入煙氣脫硫系統，控制硫氧化物的排放。石灰石-石膏濕法脫硫是目前使用最廣泛的一種煙氣脫硫法，但該系統必須排放一定量的廢水。廢水中含有的雜質主要包括懸浮物、過飽和的亞硫酸鹽、硫酸鹽以及重金屬，直接外排會造成新的污染，因此必須對廢水進行處理，以達到合格的排放標準。現今使用的處理工藝包含中和、沉淀、絮凝、 澄清、pH值調整、排放等步驟，能使廢水得到充分處理，該脫硫系統存在著工藝流程復雜，占地面積大，造價高等問題。

　　發明內容

　　本實用新型提供了一種煙道廢水蒸發脫硫系統，解決了現有脫硫系統存在的工藝流程復雜、占地面積大和造價高的技術問題。

　　本實用新型是通過以下技術方案解決以上技術問題的：

　　一種煙道廢水蒸發脫硫系統，包括脫硫廢水箱和鍋爐出口熱煙道，在鍋爐出口熱煙道的頂端設置有霧化噴淋管路，霧化噴淋管路通過廢水泵與脫硫廢水箱的出水口連通在一起，在鍋爐出口熱煙道的底端面上設置有出灰口，在出灰口上連接有積灰斗。

　　在積灰斗內設置有料位傳感器，料位傳感器上連接有料位報警器。

　　本實用新型可應用于使用濕法脫硫系統的燃煤電廠中，系統簡單，占地面積小，維護簡便，處理效率高，造價低廉。
