申請日2015.05.14

　　公開(公告)日2015.10.07

　　IPC分類號C02F1/66

　　摘要

　　本實用新型公開了一種高效污水治理混酸裝置，其混合內筒位于罐體中，混合內筒與罐體依靠三組筋板相互連接，混合內筒為頂部封閉、底部開口的圓形柱體;進水口、進酸口以及混合器組成一個一次混酸整體，一次混酸整體嵌入罐體和混合內筒，直至混合內筒中心點;罐體的頂部的封頭設有出水口和吊耳，以方便吊裝;罐體的底部的封頭設有排液口，罐體底部設有人孔，支腿支撐在罐體和底部的封頭下。本實用新型在有限的裝置空間里，進行了三次污水與酸的充分混合，效率極高，混合后的污水pH值完全能夠滿足下一階段工藝要求，本實用新型有效地解決了污水處理工藝中混酸不均勻或混酸效率低的問題，混酸效率高，結構簡單，檢修率極低，運行極其穩定。

　　權利要求書

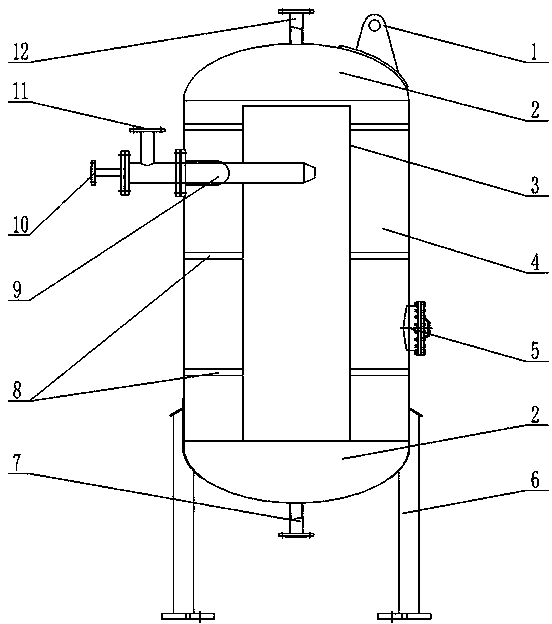

　　1.一種高效污水治理混酸裝置，其特征在于：是由吊耳(1)、封頭(2)、 混合內筒(3)、罐體(4)、人孔(5)、支腿(6)、排液口(7)、筋板(8)、 混合器(9)、進酸口(10)、進水口(11)和出水口(12)構成，混合內筒(3) 位于罐體(4)中，混合內筒(3)與罐體(4)依靠三組筋板(8)相互連接， 罐體(4)為圓形柱體，混合內筒(3)為頂部封閉、底部開口的圓形柱體; 進水口(11)、進酸口(10)以及混合器(9)組成一個一次混酸整體，一次 混酸整體嵌入罐體(4)和混合內筒(3)，直至混合內筒(3)中心點;罐體 (4)的頂部和底部分別與封頭(2)連接;頂部的封頭(2)設有出水口(12) 和吊耳(1);底部的封頭(2)設有排液口(7);罐體(4)底部設有人孔(5); 支腿(6)支撐在罐體(4)和底部的封頭(2)下。

　　說明書

　　一種高效污水治理混酸裝置

　　技術領域

　　本實用新型屬于污水處理技術領域，特別涉及一種用于污水綜合治理的 高效混酸裝置。

　　技術背景

　　pH值是溶液中氫離子活度的一種標度，溶液酸堿程度的衡量標準。當pH 值趨于0時，溶液酸性越強，反之，pH值趨于12時，溶液堿性越強，pH值 為7左右時，溶液趨于中性。

　　常見的污水綜合治理方法包括：物理方法、化學方法、物化結合方法及 生物方法等等。污水治理的過程中，常常需要在一定的pH值條件下進行，否 則達不到特定的治理效果。例如：對廢水進行酸化吹脫處理，原廢水pH值為 中性或堿性，需要將pH值調節至酸性，以達到酸化吹脫的效果。污水進行 pH值調節時需要加入酸，此時，污水與酸的充分混合至關重要，若混合不均 勻，將會降低下一階段的反應設備的停留時間，嚴重影響污水治理效果。

　　發明內容

　　本實用新型的目的是為了解決上述問題，提供一種高效污水治理混酸裝 置。

　　本實用新型是由吊耳、封頭、混合內筒、罐體、人孔、支腿、排液口、 筋板、混合器、進酸口、進水口和出水口構成，混合內筒位于罐體中，混合 內筒與罐體依靠三組筋板相互連接，罐體為圓形柱體，混合內筒為頂部封閉、 底部開口的圓形柱體;進水口、進酸口以及混合器組成一個一次混酸整體， 一次混酸整體嵌入罐體和混合內筒，直至混合內筒中心點;罐體的頂部和底 部分別與封頭連接;頂部的封頭設有出水口和吊耳，以方便吊裝;底部的封 頭設有排液口，以方便檢修或事故清空罐體使用;罐體底部設有人孔，以方 便檢修;支腿支撐在罐體和底部的封頭下。

　　本實用新型工作過程：

　　待污水通過進水口進入混酸裝置時，酸也通過進酸口進入混酸裝置，在 混合器中進行第一次混合。第一次混合后的污水進入混合內筒，進行二次混 合，第二次混合后的污水逐漸流入混酸裝置底部封頭內，再折流上升，進行 第三次混合，混合均勻后通過出水口進入下一階段污水處理工藝，整個系統 運行效率極高，運行極其穩定。

　　本實用新型的有益效果：

　　高效混酸裝置在有限的裝置空間里，進行了三次污水與酸的充分混合， 效率極高，混合后的污水pH值完全能夠滿足下一階段工藝要求，本混酸裝置 有效地解決了污水處理工藝中混酸不均勻或混酸效率低的問題，裝置混酸效 率高，結構簡單，檢修率極低，運行極其穩定。
