申請日2015.05.14

　　公開(公告)日2015.10.21

　　IPC分類號E03C1/12; B01D29/35; C02F1/00; B01D29/94; B01D29/60; B01D29/92

　　摘要

　　本發明提供了一種生活廢水過濾器，包括：生活廢水水箱、進水管、內網管、出水小孔、外壁管、出水管、中心軸、變徑軸、螺旋槽、切割刀、孔板、排污管、電機、過載保護器、水位傳感器、流量傳感器和主控板。本發明利用變徑軸和螺旋槽組成的變徑變節距螺旋推進器將過濾后生活垃圾擠壓、粉碎，集中回收，過濾后的回收水流入馬桶儲水箱用于沖廁，有利于節約用水。采用PLC控制與保護，實現了本裝置的智能化，使用起來更加方便安全。并且結構簡單、實用，投入費用少，安裝方便，節水效果明顯，具有很大市場前景。

　　權利要求書

　　1.一種生活廢水過濾器，其特征在于，包括生活廢水水箱、進水管、內網管、出水小孔、 外壁管、出水管、中心軸、變徑軸、螺旋槽、切割刀、孔板、排污管、電機、過載保護器、 水位傳感器、流量傳感器和主控板;

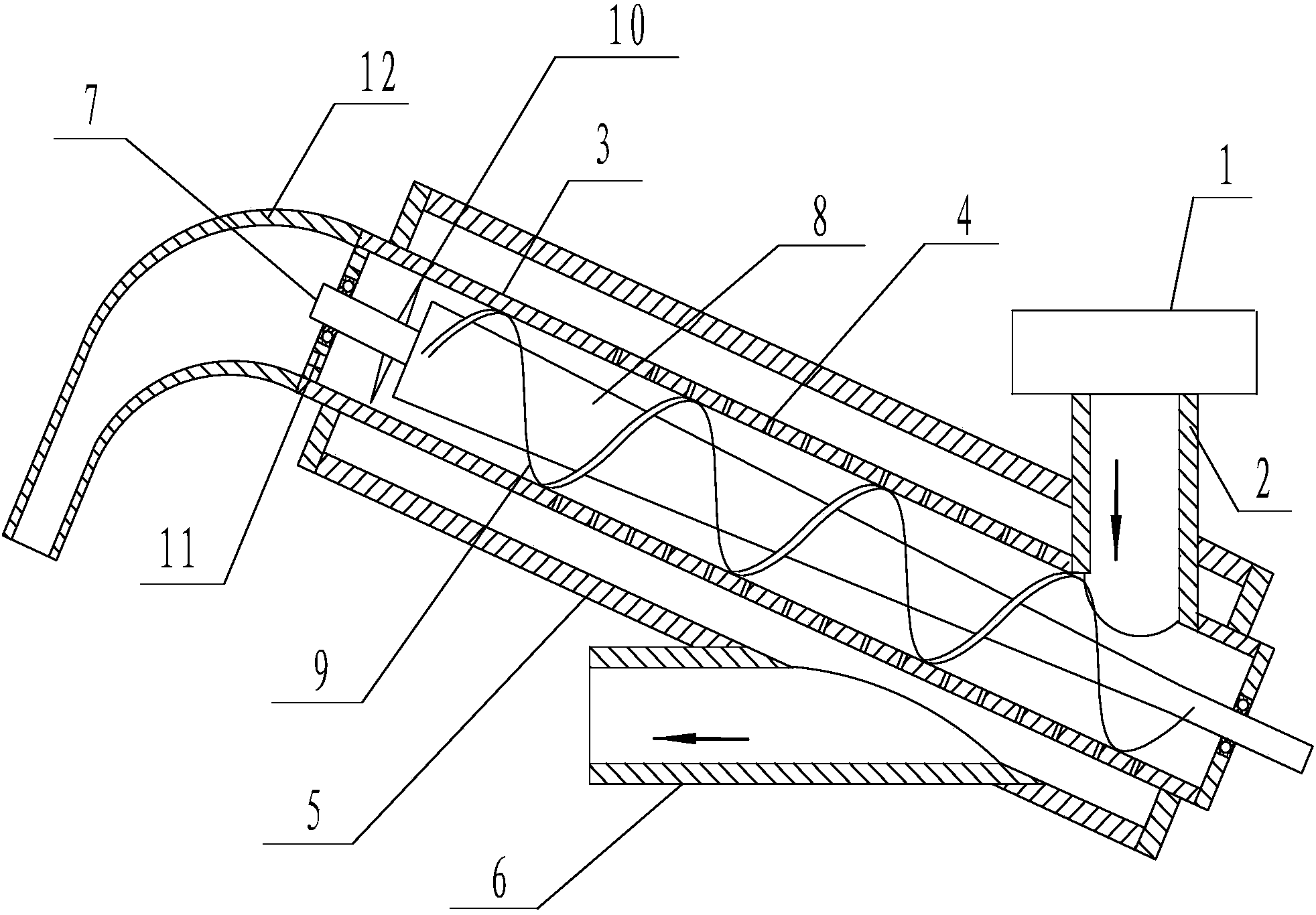

　　所述生活廢水水箱連接所述進水管，所述外壁管內部連接有所述內網管，所述內網管管 壁上設有所述出水小孔，所述內網管與所述外壁管之間留有間隙，所述進水管穿過所述外壁 管連接所述內網管的上表面，所述內網管內部設有所述中心軸，所述中心軸上固定有所述變 徑軸和切割刀，所述變徑軸成錐形狀，所述外壁管、內網管、中心軸和變徑軸沿變徑軸由細 變粗方向上向上傾斜，所述中心軸上由上到下依次固定有所述切割刀和變徑軸，所述中心軸、 變徑軸和切割刀同軸，所述變徑軸外圍設有所述螺旋槽，所述中心軸底端伸出所述內網管， 與所述電機相連，所述內網管頂端連接所述排污管，所述內網管和排污管之間設有所述孔板， 所述中心軸穿過所述孔板，所述外壁管下端連接所述出水管，所述出水管連接回收水儲水箱;

　　所述水位傳感器位于所述回收水儲水箱中，所述流量傳感器位于所述出水管中，所述主 控板連接所述水位傳感器、流量傳感器、電機和過載保護器;

　　所述主控板用于控制所述電機的工作狀況;

　　所述過載保護器用于當所述電機出現過載導致所述電機過熱時，所述電機自動斷路;

　　所述水位傳感器用于檢測所述回收水儲水箱中的水位，當水位達到預設值時，將所述水 位傳感器將信號發送給所述主控板，所述主控板控制所述電機停止運轉;

　　所述流量傳感器用于檢測所述出水管中的水流，當所述出水管沒有回收水流過時，所述 流量傳感器將信號發送給所述主控板，所述主控板控制所述電機停止運轉。

　　2.如權利要求1所述的一種生活廢水過濾器，其特征在于，所述切割刀為十字切割刀， 位置高于生活廢水水箱水位的高度。

　　3.如權利要求1所述的一種生活廢水過濾器，其特征在于，所述主控板為PLC控制板。

　　4.如權利要求1所述的一種生活廢水過濾器，其特征在于，所述回收水儲水箱為馬桶儲 水箱。

　　5.一種生活廢水過濾方法，其特征在于，包括如下步驟：

　　生活廢水水箱存放生活廢水，通過進水管進入內網管，回收水通過出水小孔流入外壁管 中，再經出水管流出;

　　電機帶動中心軸旋轉，變徑軸、螺旋槽和切割刀隨著所述中心軸旋轉，主控板通過控制 所述電機的運轉控制所述變徑軸、螺旋槽和切割刀的旋轉;

　　開啟所述電機，所述電機帶動所述變徑軸、螺旋槽和切割刀旋轉，隨廢水進入所述內網 管的垃圾通過所述變徑軸和螺旋槽的旋轉被送到所述切割刀處被擠壓粉碎，最后通過孔板和 排污管排出。

　　說明書

　　一種生活廢水過濾器及其過濾方法

　　技術領域

　　本發明屬于污水處理領域，具體涉及一種生活廢水過濾器及其過濾方法。

　　背景技術

　　在平常家庭生活用水中，抽水馬桶是第一用水大戶。普通馬桶排水量為8～10升，如果按 較少的使用次數算，三口之家每天用十次抽水馬桶，則每天沖廁用水就高達100升。世界許 多專家都很關注抽水馬桶的節水問題，開發新產品安裝時費工費時，又要淘汰舊產品，節水 效果不明顯，而相對昂貴的價格不得不讓許多有心節水的普通家庭望而卻步。

　　針對以上情況，有些專家提出可以用中水、再生水，甚至海水沖廁的設想。這無疑會投 入大量人力、設備及資金投入，甚至還要單獨鋪設城市管網等等，耗時長，投入費用大。

　　經過長期的考察研究，我們發現完全可以用家庭生活廢水再利用的方法解決以上問題。 將家庭洗刷生活廢水收集、儲存、過濾，用于沖廁的方法。

　　發明內容

　　本發明目的之一在于提供一種結構簡單、實用，投入費用少，安裝方便，節水效果明顯 的生活廢水過濾器及其過濾方法，

　　本發明提供的一種生活廢水過濾器，包括生活廢水水箱、進水管、內網管、出水小孔、 外壁管、出水管、中心軸、變徑軸、螺旋槽、切割刀、孔板、排污管、電機、過載保護器、 水位傳感器、流量傳感器和主控板;

　　所述生活廢水水箱連接所述進水管，所述外壁管內部連接有所述內網管，所述內網管管 壁上設有所述出水小孔，所述內網管與所述外壁管之間留有間隙，所述進水管穿過所述外壁 管連接所述內網管的上表面，所述內網管內部設有所述中心軸，所述中心軸上固定有所述變 徑軸和切割刀，所述變徑軸成錐形狀，所述外壁管、內網管、中心軸和變徑軸沿變徑軸由細 變粗方向上向上傾斜，所述中心軸上由上到下依次固定有所述切割刀和變徑軸，所述中心軸、 變徑軸和切割刀同軸，所述變徑軸外圍設有所述螺旋槽，所述中心軸底端伸出所述內網管， 與所述電機相連，所述內網管頂端連接所述排污管，所述內網管和排污管之間設有所述孔板， 所述中心軸穿過所述孔板，所述外壁管下端連接所述出水管，所述出水管連接回收水儲水箱;

　　所述水位傳感器位于所述回收水儲水箱中，所述流量傳感器位于所述出水管中，所述主 控板連接所述水位傳感器、流量傳感器、電機和過載保護器;

　　所述主控板用于控制所述電機的工作狀況;

　　所述過載保護器用于當所述電機出現過載導致所述電機過熱時，將所述電機自動斷路;

　　所述水位傳感器用于檢測所述回收水儲水箱中的水位，當水位達到預設值時，所述水位 傳感器將信號發送給所述主控板，所述主控板控制所述電機停止運轉;

　　所述流量傳感器用于檢測所述出水管中的水流，當所述出水管沒有回收水流過時，所述 流量傳感器將信號發送給所述主控板，所述主控板控制所述電機停止運轉。

　　進一步的，所述切割刀為十字切割刀，位置高于生活廢水水箱水位的高度。

　　進一步的，所述主控板為PLC控制板。

　　進一步的，所述回收水儲水箱為馬桶儲水箱。

　　本發明還提供了一種生活廢水過濾方法，包括如下步驟：

　　生活廢水水箱存放生活廢水，通過進水管進入內網管，回收水通過出水小孔流入外壁管 中，再經出水管流出;

　　電機帶動中心軸旋轉，變徑軸、螺旋槽和切割刀隨著所述中心軸旋轉，主控板通過控制 所述電機的運轉控制所述變徑軸、螺旋槽和切割刀的旋轉;

　　開啟所述電機，所述電機帶動所述變徑軸、螺旋槽和切割刀旋轉，隨廢水進入所述內網 管的垃圾通過所述變徑軸和螺旋槽的旋轉被送到所述切割刀處被擠壓粉碎，最后通過孔板和 排污管排出。

　　本發明的有益效果在于，本發明利用變徑軸和螺旋槽組成的變徑變節距螺旋推進器將過 濾后生活垃圾擠壓、粉碎，集中回收，過濾后的回收水流入馬桶儲水箱用于沖廁，有利于節 約用水。采用PLC控制與保護，實現了本裝置的智能化，使用起來更加方便安全。并且結構 簡單、實用，投入費用少，安裝方便，節水效果明顯，具有很大市場前景。
