申請日2016.05.31

　　公開(公告)日2016.08.31

　　IPC分類號C02F3/30; C02F101/16; C02F101/10

　　摘要

　　本發明供了一種強排式滴濾生物床及對污水處理工藝，屬于污水處理技術領域，它包括豎直設置的污水筒，污水筒的上方連有布水器，底部設有出水管，污水筒的下方側壁還設有通風口，在通風口和布水器之間設有生物填料區，生物填料區的上層和下層均為好氧區，生物填料區的中層為厭氧區，所述的污水筒的頂部設有抽風裝置，由抽風裝置在生物填料區形成“八”字的風道，使污水在好氧區、厭氧區往復震蕩且循環曝氣。該裝置增加了污水與微生物的接觸面和時間，使其吸附、降解，出水水質好，對氨氮和磷去除率高。

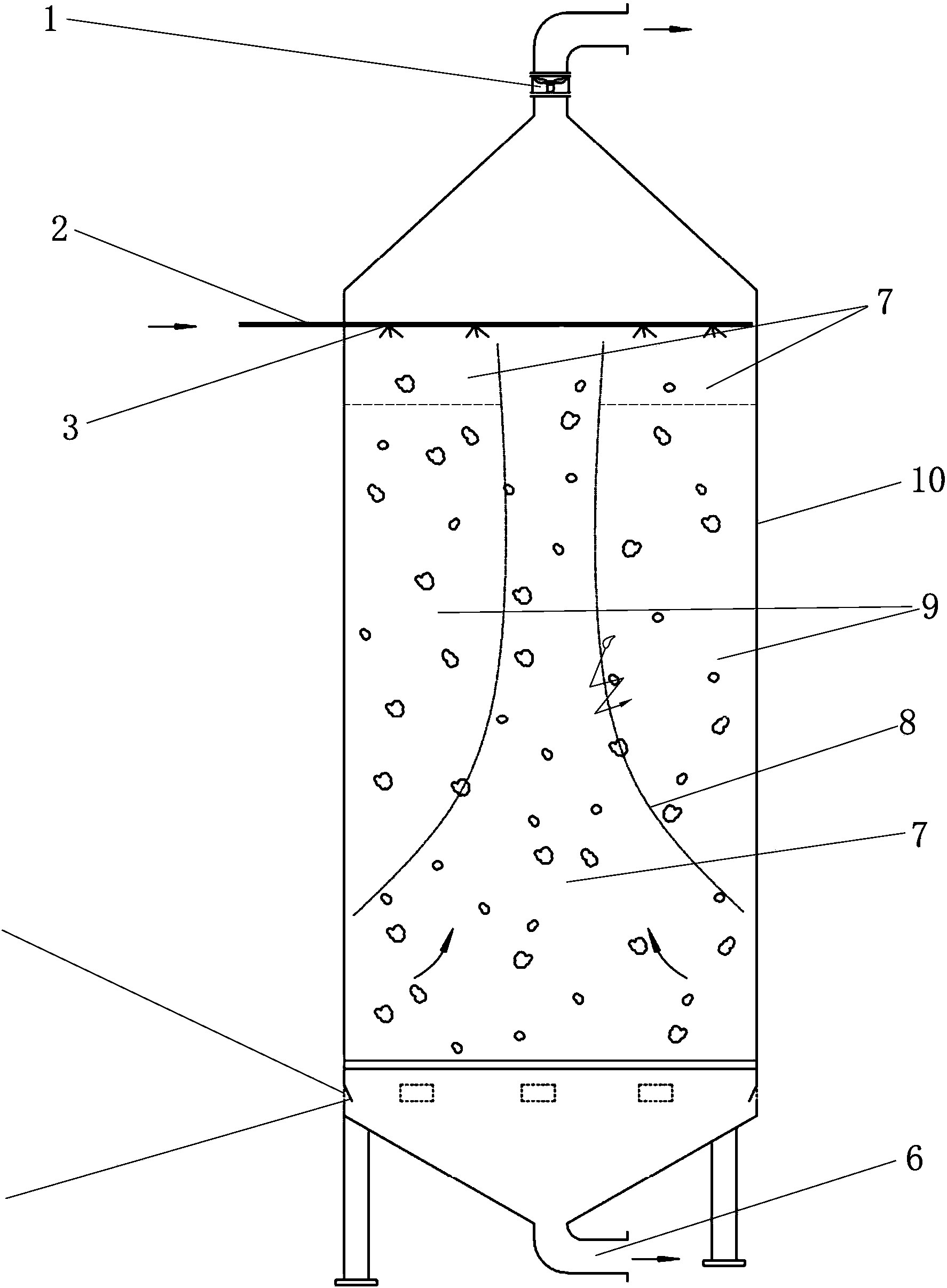

　　摘要附圖



　　權利要求書

　　1.一種強排式滴濾生物床，其特征在于，它包括豎直設置的污水筒，污水筒的上方連有布水器，底部設有出水管，污水筒的下方側壁還設有通風口，在通風口和布水器之間設有生物填料區，生物填料區的上層和下層均為好氧區，生物填料區的中層為厭氧區，所述的污水筒的頂部設有抽風裝置。

　　2.根據權利要求1所述的一種強排式滴濾生物床，其特征在于，所述的污水筒內的生物填料區高徑比為2.5～3.6:0.8～1.6，所述的抽風裝置向上抽風的流速為1～2米/秒。

　　3.根據權利要求2所述的一種強排式滴濾生物床，其特征在于，所述生物填料區的軸向截面具有“八”字的風道，所述風道的“八”字中間部位從上至下均為好氧區，布水器的灑水孔布置在“八”字風道對應的左右兩側。

　　4.根據權利要求2或3所述的一種強排式滴濾生物床，其特征在于，所述生物填料區的上層設有0.5～1.0cm火山巖填料，下層設有1.0～2.0cm高爐渣填料。

　　5.根據權利要求1或2或3所述的一種強排式滴濾生物床，其特征在于，所述的通風口處設有導流板，所述的導流板斜向下設置，導流板和污水筒內壁之間設有18～28度的夾角。

　　6.根據權利要求1或2或3所述的一種強排式滴濾生物床，其特征在于，所述污水筒的頂部呈倒漏斗的結構，所述的抽風裝置設在倒漏斗結構的頸口處，生物填料區上層和抽風裝置之間具有一定的間距。

　　7.一種強排式滴濾生物床的污水處理工藝，其特征在于，包括以下流程：

　　a將污水從生物填料區的上方散布淋下，污水經過生物填料區向下流動;

　　b抽風裝置將污水向上吸，向上的吸力小于重力，使污水的流速減緩;

　　c抽風裝置向上抽風的流速控制在1～2米/秒，生物填料區高徑比控制在2.5～3.6:0.8～1.6，在抽風裝置的作用下，生物填料區的軸向截面形成“八”字的風道，其中風道的中間從下至上均為好氧區;

　　d污水在重力作用下向下流動，當污水流至“八”字風道的邊緣處被向上的吸力作用，污水因此在風道的邊緣往復震蕩，污水在厭氧區和好氧區之間來回穿梭;

　　e在重力作用下被處理后的污水最終落到污水筒底部，從出水管流出。

　　說明書

　　一種強排式滴濾生物床及對污水處理工藝

　　技術領域

　　本發明屬于污水處理技術領域，特別涉及一種強排式滴濾生物床及對污水處理工藝。

　　背景技術

　　現有的污水處理生物床在對一些特定的環境處理，或者室內污水處理等高標準的處理要求下達不到預期的期盼，為最大化凈化處理污水，大多采用了加濾層，加曝氣的方法來實現，這樣就會加大裝置的體積，不容易安放。

　　發明內容

　　本發明的目的是針對現有上述存在的問題，提供一種厭氧、好氧反應布局合理，可循環曝氣，又能減小裝置體積的強排式滴濾生物床。

　　本發明的目的可通過下列技術方案來實現：一種強排式滴濾生物床，其特征在于，它包括豎直設置的污水筒，污水筒的上方連有布水器，底部設有出水管，污水筒的下方側壁還設有通風口，在通風口和布水器之間設有生物填料區，生物填料區的上層和下層均為好氧區，生物填料區的中層為厭氧區，所述的污水筒的頂部設有抽風裝置。

　　所述的污水筒內的生物填料區高徑比為2.5～3.6:0.8～1.6，所述的抽風裝置向上抽風的流速為1～2米/秒。

　　所述生物填料區的軸向截面具有“八”字的風道，所述風道的“八”字中間部位從上至下均為好氧區，布水器的灑水孔布置在“八”字風道對應的左右兩側。

　　所述生物填料區的上層設有0.5～1.0cm火山巖填料，下層設有1.0～2.0cm高爐渣填料。

　　所述的通風口處設有導流板，所述的導流板斜向下設置，導流板和污水筒內壁之間設有18～28度的夾角。

　　所述污水筒的頂部呈倒漏斗的結構，所述的抽風裝置設在倒漏斗結構的頸口處，生物填料區上層和抽風裝置之間具有一定的間距。

　　一種強排式滴濾生物床的污水處理工藝，其特征在于，包括以下流程：

　　a將污水從生物填料區的上方散布淋下，污水經過生物填料區向下流動;

　　b抽風裝置將污水向上吸，向上的吸力小于重力，使污水的流速減緩;

　　c抽風裝置向上抽風的流速控制在1～2米/秒，生物填料區高徑比控制在2.5～3.6:0.8～1.6，在抽風裝置的作用下，生物填料區的軸向截面形成“八”字的風道，其中風道的中間從下至上均為好氧區;

　　d污水在重力作用下向下流動，當污水流至“八”字風道的邊緣處被向上的吸力作用，污水因此在風道的邊緣往復震蕩，污水在厭氧區和好氧區之間來回穿梭;

　　e在重力作用下被處理后的污水最終落到污水筒底部，從出水管流出。

　　與現有技術相比，該發明使污水從上向下流動，交替經過好氧區、厭氧區、好氧區，污染物被填料及表面微生物吸附、降解，出水水質好，對氨氮和磷去除率高;氣、水逆向流動且能循環曝氣，高速空氣會對水珠產生破碎、震蕩作用，增加污水與微生物的接觸面和時間。
