申請日2016.05.19

　　公開(公告)日2016.07.27

　　IPC分類號A01K63/04

　　摘要

　　本發明是一種池塘循環水養殖水處理系統，包括設在養殖池塘中心位置的生物凈化池，生物凈化池的中心位置設有分離井;分離井的中心位置的循環泵井中安裝有提升泵;還包括設置在生物凈化池壁外側的紫外線消毒井;位于養殖池塘基礎底板下方的預埋出水橫管內端連接有出水內縱管，外端連接有出水外縱管;出水內縱管的上端口位于消毒井中，出水外縱管的出水口位于養殖池塘外邊沿部位液面以下;養殖池塘基礎底板中心位置設有集污坑，集污坑連接有排污管;分離井和集污坑之間安裝有分離井排污管。在養殖池內完成循環水過濾、生物凈化和紫外線消毒處理，僅在回水提升過程需要泵動力，其他循環及排污過程不需要動力，降低了動力消耗并提高了水處理效率。

　　權利要求書

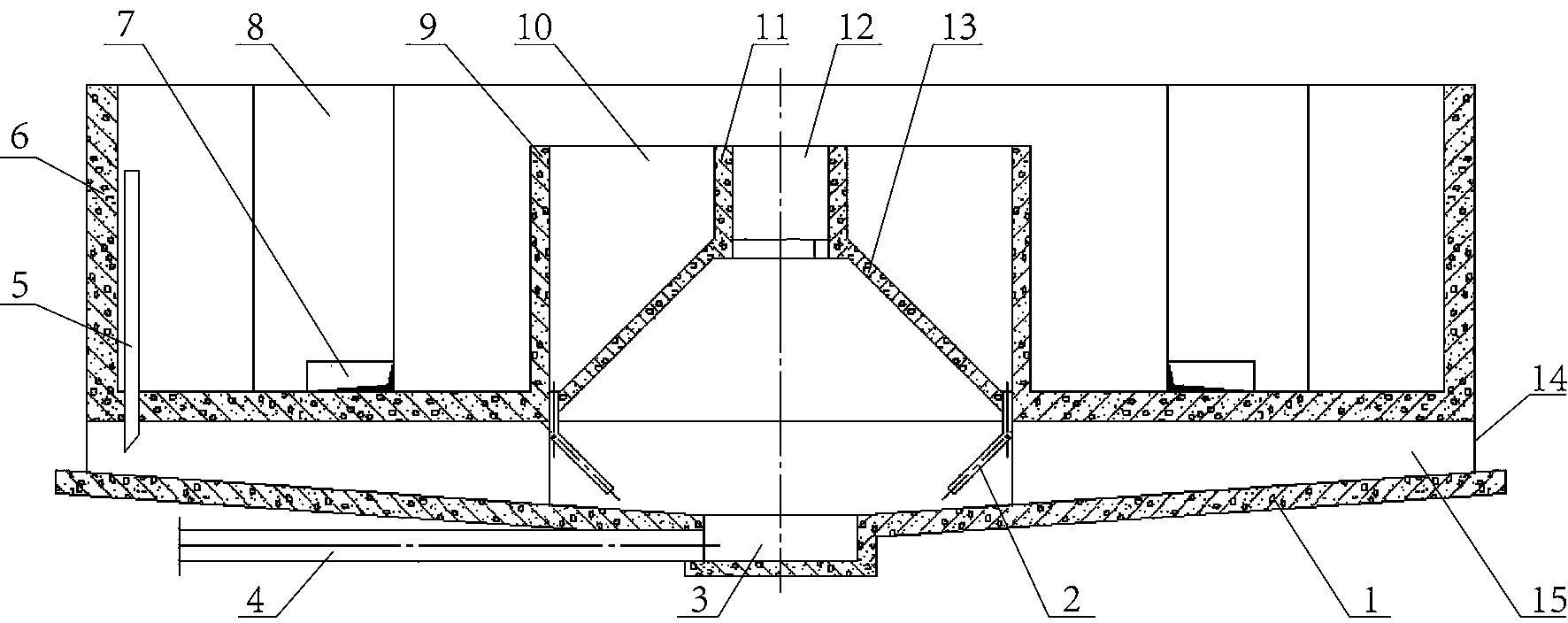

　　1.一種池塘循環水養殖水處理系統，它包括集中處理池，設置在養殖池塘岸邊的設備間(35)以及設置在集中處理池與養殖池塘岸邊之間的操作走臺(36)，其特征在于：所述集中處理池包括設在養殖池塘中心位置并具有生物凈化池壁(6)的生物凈化池(8)，生物凈化池(8)的池底與養殖池塘基礎底板(1)之間具有集中處理池底部空間(15);生物凈化池(8)的中心位置設有具有圓筒形分離井壁(9)的分離井(10)，分離井壁(9)的下端與生物凈化池(8)的池底相連接;分離井(10)的中心位置設有具有圓筒形循環泵井壁(11)的循環泵井(12)，該循環泵井壁(11)下端高于分離井壁(9)的下端;循環泵井(12)中安裝有提升泵;分離井(10)具有環形的分離井底板(13)，所述分離井底板(13)內側與循環泵井壁(11)的下端相連，外側與分離井壁(9)的下端相連;所述集中處理池還包括設置在生物凈化池壁(6)外側的紫外線消毒井(16)，紫外線消毒井(16)與生物凈化池(8)共用同一池底且共用部分墻壁，并在該共用墻壁下端開設有消毒井進水口(7);所述集中處理池還包括位于養殖池塘基礎底板(1)下方的預埋出水橫管(18)，該預埋出水橫管(18)的內端連接有出水內縱管(19)，外端連接有出水外縱管(20);出水內縱管(19)的上端口位于消毒井(16)中，出水外縱管(20)的出水口位于養殖池塘外邊沿部位液面以下;分離井(10)和集中處理池底部空間(15)之間安裝有分離井排污管(2);養殖池塘基礎底板(1)中心位置設有集污坑(3)，集污坑(3)連接有排污管(4);所述池塘循環水養殖水處理系統還包括與排污管(4)相連接的排放子系統。

　　2.如權利要求1所述的池塘循環水養殖水處理系統，其特征在于：所述排放子系統包括養殖池塘壩體(22)以及位于養殖池塘壩體(22)外側的排水井(23);所述排水井(23)中設有水封井(28);所述排水井(23)一側還安裝有排污排水管(29);所述排放子系統還包括虹吸管，該虹吸管由虹吸上升管(30)和虹吸下降管(31)構成，虹吸下降管(31)的端口位于所述水封井(28)中;虹吸管的上端連接有真空控制閥(32);所述排放子系統還包括穿過所述養殖池塘壩體(22)的虹吸破壞管(33)，該虹吸破壞管(33)的外端與所述虹吸管相連接，內端連接有端口用于深入到養殖池塘液面下方的下傾管(34);所述虹吸上升管(30)的下端連接所述排污管(4)，該排污管(4)自所述養殖池塘壩體(22)內側向外穿出。

　　3.如權利要求1或2所述的池塘循環水養殖水處理系統，其特征在于：所述集中處理池還包括穿過生物凈化池(8)的池底并靠近生物凈化池壁(6)的回流及排空管(5)。

　　4.如權利要求1或2所述的池塘循環水養殖水處理系統，其特征在于：所述的出水內縱管(19)的上端口連接有出水水位調節管(21)，該出水水位調節管(21)由兩節以上管路首尾套接而成。

　　說明書

　　池塘循環水養殖水處理系統

　　技術領域

　　本發明涉及一種用于循環水處理系統，具體涉及一種池塘循環水養殖水處理系統。

　　背景技術

　　現有的養殖池塘的循環水處理系統，包括設置在養殖池塘外部的過濾池、生物凈化池和紫外線消毒池，各個處理池相對獨立并通過管路依次連接。養殖池塘中的水依次經過過濾池、生物凈化池處理后進入紫外線消毒裝置，經過消毒處理的水經管路返回養殖池塘。這種方式的主要缺點是，循環水流動和污水排放均需要水泵作為動力，能耗較高，處理效率較低。

　　現有的循環水養殖池塘排污系統一般依靠污水泵提供動力，并且需要人工定時啟動、關閉。主要缺點是：第一、排污過程需要消耗大量電能;第二、依賴人工操作停止系統工作，難免出現誤操作，具有不可靠的缺陷，而如果通過自動控制方式定時關閉系統，由于排污速度是個變量，會出現一個排放過程中排污量無法精確控制的問題，導致排污不充分或者養殖池塘內水位偏低的問題。

　　發明內容

　　本發明所要解決的技術問題是，提供一種池塘循環水養殖水處理系統，處理池設于養殖池塘中部，在養殖池內完成循環水過濾、生物凈化和紫外線消毒處理，僅回水提升過程需要水泵動力，其他循環過程和污水排放不需要動力，從而達到降低動力消耗并提高水處理效率的目的;本發明所要解決的另一技術問題是，排污系統既不需要水泵做動力以節約能源，又能夠?qū)崿F(xiàn)在池塘水位達到設定高度時，系統自動停止工作以確保每次排污量能夠精確控制。

　　本發明解決其技術問題所采用的技術方案如下：

　　一種池塘循環水養殖水處理系統，它包括集中處理池，設置在養殖池塘岸邊的設備間以及設置在集中處理池與養殖池塘岸邊之間的操作走臺，其特征在于：所述集中處理池包括設在養殖池塘中心位置并具有生物凈化池壁的生物凈化池，生物凈化池的池底與養殖池塘基礎底板之間具有集中處理池底部空間;生物凈化池的中心位置設有具有圓筒形分離井壁的分離井，分離井壁的下端與生物凈化池的池底相連接;分離井的中心位置設有具有圓筒形循環泵井壁的循環泵井，該循環泵井壁下端高于分離井壁的下端;循環泵井中安裝有提升泵;分離井具有環形的分離井底板;該分離井具有環形的分離井底板，所述分離井底板內側與循環泵井壁的下端相連，外側與分離井壁的下端相連;所述集中處理池還包括設置在生物凈化池壁外側的紫外線消毒井，紫外線消毒井與生物凈化池共用同一池底且共用部分墻壁，并在該共用墻壁下端開設有消毒井進水口;所述集中處理池還包括位于養殖池塘基礎底板下方的預埋出水橫管，該預埋出水橫管的內端連接有出水內縱管，外端連接有出水外縱管;出水內縱管的上端口位于消毒井中，出水外縱管的出水口位于養殖池塘外邊沿部位液面以下;分離井和集中處理池底部空間之間安裝有分離井排污管;養殖池塘基礎底板中心位置設有集污坑，集污坑連接有排污管;所述池塘循環水養殖水處理系統還包括與排污管相連接的排放子系統。

　　所述排放子系統包括養殖池塘壩體以及位于養殖池塘壩體外側的排水井;所述排水井中設有水封井;所述排水井一側還安裝有排污排水管;所述排放子系統還包括虹吸管，該虹吸管由虹吸上升管和虹吸下降管構成，虹吸下降管的端口位于所述水封井中;虹吸管的上端連接有真空控制閥;所述排放子系統還包括穿過所述養殖池塘壩體的虹吸破壞管，該虹吸破壞管的外端與所述虹吸管相連接，內端連接有端口用于深入到養殖池塘液面下方的下傾管;所述虹吸上升管的下端連接所述排污管，該排污管自所述養殖池塘壩體內側向外穿出。

　　所述集中處理池還包括穿過生物凈化池的池底并靠近生物凈化池壁的回流及排空管。

　　所述的出水內縱管的上端口連接有出水水位調節管，該出水水位調節管由兩節以上管路首位套接而成。

　　本發明的積極效果在于：

　　第一、本發明的集中處理池設于養殖池塘中部，在養殖池內完成循環水過濾、生物凈化和紫外線消毒處理，僅在過濾之前的回水提升過程需要水泵動力，其他循環和污水排放過程不需要動力，從而達到降低動力消耗并提高水處理效率的目的。

　　第二、本發明通過預埋出水橫管將消毒處理的水輸送到養殖池塘邊沿部位，盡量遠離循環回水。出水內縱管連接有出水水位調節管，能夠根據養殖池塘水位不同調節出水管進水口高度，使該高度既能滿足低于養殖池塘水位以確保暢通排水的要求，并使該進水口高度盡量較高，以確保排出的水經過了盡量充分的紫外線消毒處理。

　　第三、本發明通過抽吸虹吸管中的空氣啟動排污過程，啟動后污水依靠虹吸作用將養殖池塘中的污水排出系統，這一過程不需要動力，因此節約了能源。當養殖池塘液位低于虹吸破壞管路端口時，空氣從該端口進入，破壞虹吸，從而停止排污過程。配合以簡單的時間程序控制器設定每次排污開始時間，即可根據養殖工藝需要自動設定定量的養殖池排污，減輕了工作強度和人力成本;同時，確保了每次排污量能夠精確控制，養殖池內的水質和水位也更加穩定。

　　本發明系統適用于各種類型用于魚蝦養殖的普通池塘和高位池塘，尤其適合于已經成片建成的養殖池塘的循環水改造。具有性價比高，單位面積產量高，建筑施工成本低，日常管理便捷。
