申請日2015.05.14

　　公開(公告)日2015.11.25

　　IPC分類號C02F103/30; C02F9/14

　　摘要

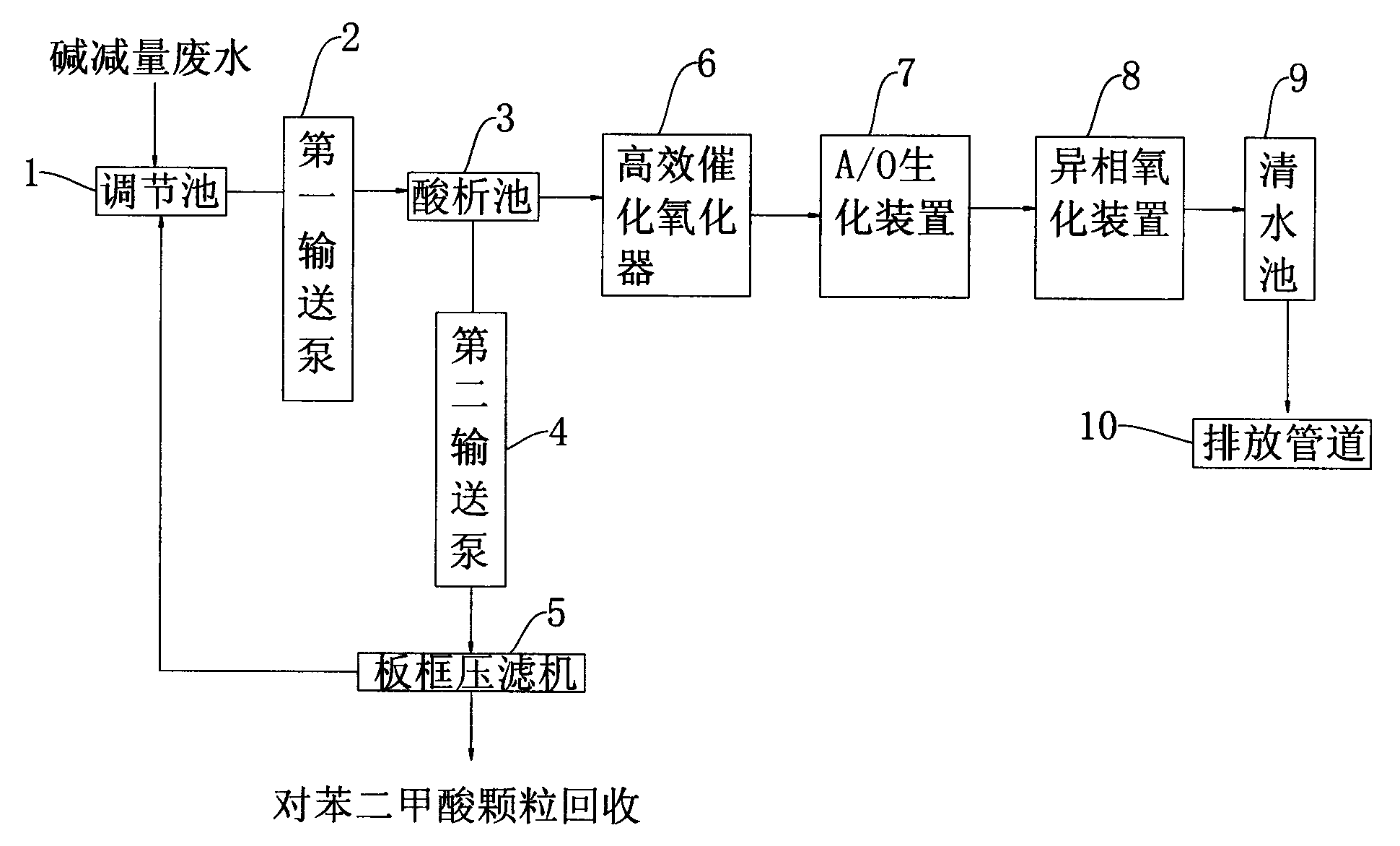

　　本實用新型公開了一種堿減量廢水處理系統，包括調節池、第一輸送泵、酸析池、第二輸送泵、板框壓濾機、高效催化氧化器、A/O生化裝置、異相氧化裝置和清水池，所述調節池的出口通過第一輸送泵與酸析池的入口連接，所述酸析池的底部排料口通過第二輸送泵與板框壓濾機的進料口連接，所述板框壓濾機的出料口與調節池連接，所述酸析池的頂部出水口與高效催化氧化器的入口連接，所述高效催化氧化器的出口與A/O生化裝置的入口連接，所述A/O生化裝置的出口與異相氧化裝置的入口連接，所述異相氧化裝置的出口與清水池入口連接，所述清水池連接有排放管道。本實用新型能夠回收廢水中對苯二甲酸，同時將廢水處理達標排放。

　　權利要求書

　　1.堿減量廢水處理系統，其特征在于：包括調節池、第一輸送泵、酸析池 、第二輸送泵、板框壓濾機、高效催化氧化器、A/O生化裝置、異相氧化裝置和 清水池，所述調節池的出口通過第一輸送泵與酸析池的入口連接，所述酸析池 的底部排料口通過第二輸送泵與板框壓濾機的進料口連接，所述板框壓濾機的 出料口與調節池連接，所述酸析池的頂部出水口與高效催化氧化器的入口連接 ，所述高效催化氧化器的出口與A/O生化裝置的入口連接，所述A/O生化裝置 的出口與異相氧化裝置的入口連接，所述異相氧化裝置的出口與清水池入口連 接，所述清水池連接有排放管道。

　　說明書

　　堿減量廢水處理系統

　　技術領域

　　本實用新型涉及一種水處理系統，具體講是一種在印染行業中使用的減量 廢水處理系統。

　　背景技術

　　目前聚酯纖維已成為服裝行業的重要原料，人們利用堿減量技術，賦予聚 酯纖維織物具有絲綢般的優良特征。隨著我國滌綸纖維產量的增長，滌綸用量 約占我國紡織品市場的50%，全國滌綸纖維年產量2014年1-11月累計已達到 3257.41萬噸。

　　堿減量工藝廢水產生于滌綸仿真絲堿減量工序。從滌綸織物上溶解剝離下 來的聚醋組分絕大部分以對苯二甲酸和乙二醇的形式存在于水中，與少量不同 聚合度的低聚物進入廢水。因此，堿減量廢水的主要組分是對苯二甲酸、乙二 醇、聚醋低聚物以及少量的各種助劑(如N，N-聚氧乙烯基烷基胺、耐堿滲透劑、 季銨鹽陽離子表面活性劑)等。其中對苯二甲酸含量高達75%，低聚物含量約為 2%。堿減量工藝廢水的污染非常嚴重，一般減量每萬米滌綸布需排放廢水 30～50t，COD濃度高，堿度高。高濃度的對苯二甲酸和難降解的高分子低聚物及 各種助劑等，使得堿減量廢水成為印染行業污染重、處理難度大的印染廢水。

　　傳統的堿減量廢水處理方法是首先將堿減廢水進行酸析，去除大部分對苯 二甲酸之后，排入常規染整廢水生化處理系統。但由于堿減量廢水中含有大量 可生化性差的有機物，并且其含鹽量比較高，混合進入常規染整廢水生化處理 系統，會對其造成一定沖擊，導致整體處理效果受到影響，出水水質惡化。

　　目前堿減量工藝已在我國普遍應用，按照我國年產聚酯1000萬t，約20%的 聚酯進行堿減量加工計算，每年將有上萬噸對苯二甲酸溶解于廢水中。對苯二 甲酸本身是一種用途極為廣泛的工業原料，如果采用合理的資源化處理系統， 不僅可以資源化回收苯二甲酸，為企業創造一定經濟效益，同時將廢水中剩余 的其他有機污染物降解去除，使該廢水處理后達到排放標準，為企業解決環保 問題。

　　發明內容

　　鑒于上述現有技術的缺陷，本實用新型的目的在于：提供一種堿減量廢水處 理系統，能夠回收廢水中對苯二甲酸，同時將廢水處理達標排放。

　　本實用新型的技術解決方案是：堿減量廢水處理系統，包括調節池、第一 輸送泵、酸析池、第二輸送泵、板框壓濾機、高效催化氧化器、A/O生化裝置、 異相氧化裝置和清水池，所述調節池的出口通過第一輸送泵與酸析池的入口連 接，所述酸析池的底部排料口通過第二輸送泵與板框壓濾機的進料口連接，所 述板框壓濾機的出料口與調節池連接，所述酸析池的頂部出水口與高效催化氧 化器的入口連接，所述高效催化氧化器的出口與A/O生化裝置的入口連接，所 述A/O生化裝置的出口與異相氧化裝置的入口連接，所述異相氧化裝置的出口 與清水池入口連接，所述清水池連接有排放管道。

　　應用本實用新型所提供的堿減量廢水處理系統，其有益效果是：本處理系 統不但實現了回收廢水中對苯二甲酸，為企業降低了廢水處理成本，同時本處 理系統中結合了高效氧化技術和生物強化技術，高效氧化技術可氧化分解不可 生化有機物提供廢水的可生化性，生物強化技術中引入了耐高鹽菌，解決了高 鹽堿減量廢水難以生化問題，使工藝出水CODcr控制在200mg/L以下，有效解 決了堿減廢水單獨處理不能處理達標的問題。本系統結構合理，易實施，既能 實現有價資源回收利用，降低了生產成本，又解決了環保問題，取得了積極、 有效、實質性的進步。
