申請日2016.05.19

　　公開(公告)日2016.08.10

　　IPC分類號C02F1/04

　　摘要

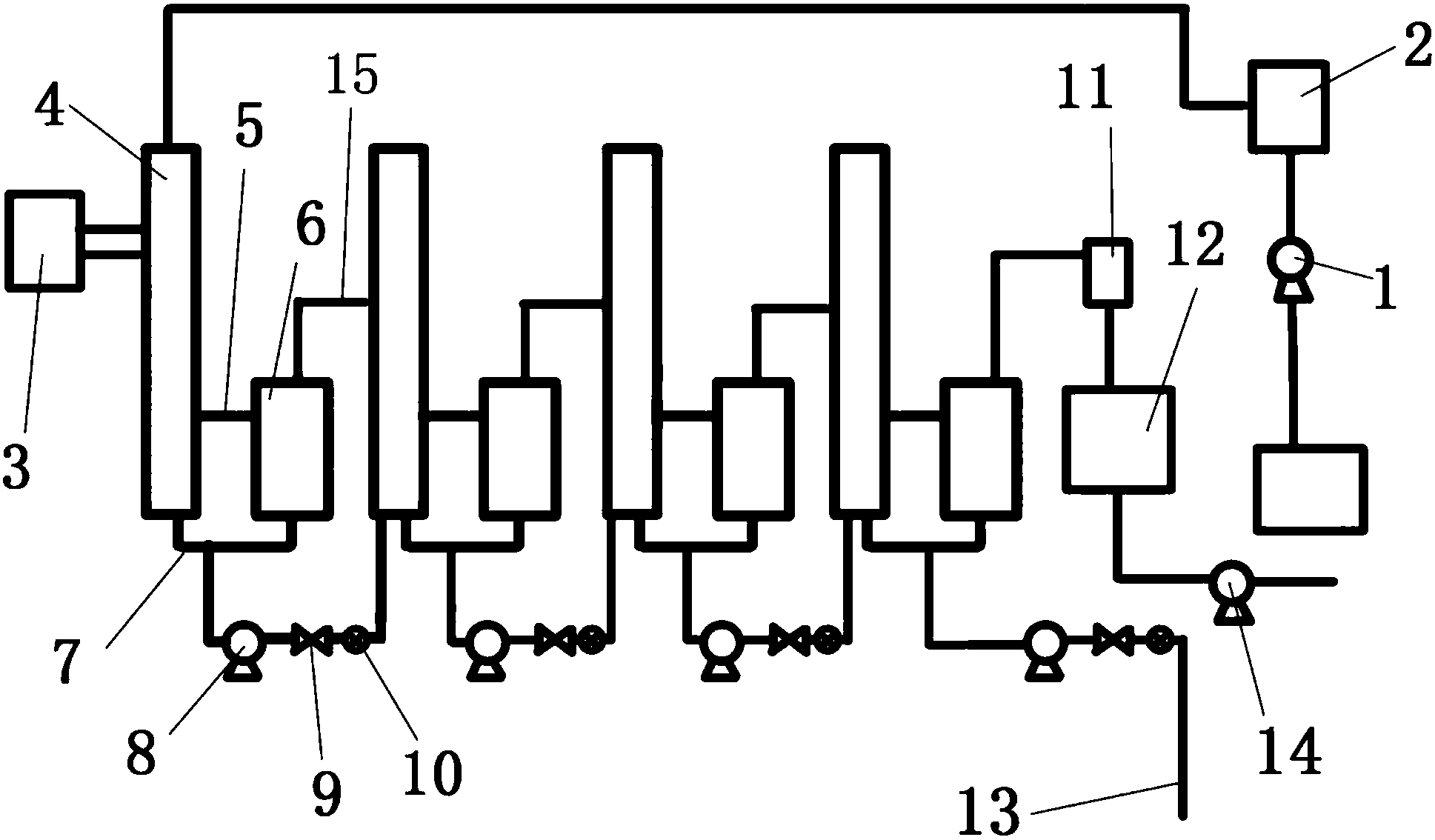

　　廢水多效濃縮裝置，進料泵(1)依次串聯設有預熱器(2)、一個或多個濃縮裝置;每個濃縮裝置包括加熱器(4)、清水蒸汽管(5)、物料倉(6)、濁水管(7)、物料泵(8)、自動調節閥(9)、流量計(10)、蒸汽管(15)，最后一個濃縮裝置的蒸汽管(15)依次串聯設有冷凝器(11)、收集器(12)、真空泵(14)，加熱器(4)底部連接有濁水管(7)，濁水管(7)一路與物料倉(6)底部相連，濁水管(7)的另一路通過中間依次串聯物料泵(8)、自動調節閥(9)、流量計(10)后與下一個濃縮裝置的加熱器(4)底部相連;第一個濃縮裝置的加熱器(4)中上部通過管子連接有鍋爐(3)。本發明具有的有益效果：能較好地濃縮處理廢水。

　　權利要求書

　　1.一種廢水多效濃縮裝置，其特征在于，包括進料泵(1)、預熱器(2)、鍋爐(3)、加熱器(4)、清水蒸汽管(5)、物料倉(6)、濁水管(7)、物料泵(8)、自動調節閥(9)、流量計(10)、冷凝器(11)、收集器(12)、廢水管(13)、真空泵(14)、蒸汽管(15)，進料泵(1)依次串聯設有預熱器(2)、一個或多個濃縮裝置;每個濃縮裝置包括加熱器(4)、清水蒸汽管(5)、物料倉(6)、濁水管(7)、物料泵(8)、自動調節閥(9)、流量計(10)、蒸汽管(15)，加熱器(4)中部通過清水蒸汽管(5)連接有物料倉(6)的中上部，物料倉(6)的上部連接有蒸汽管(15)，蒸汽管(15)與下一個濃縮裝置的加熱器(4)中部相連，但最后一個濃縮裝置的蒸汽管(15)依次串聯設有冷凝器(11)、收集器(12)、真空泵(14)，加熱器(4)底部連接有濁水管(7)，濁水管(7)分二路，濁水管(7)一路與物料倉(6)底部相連，濁水管(7)的另一路通過中間依次串聯的物料泵(8)、自動調節閥(9)、流量計(10)后與下一個濃縮裝置的加熱器(4)底部相連，但最后一個濃縮裝置的濁水管(7)的另一路通過中間依次串聯的物料泵(8)、自動調節閥(9)、流量計(10)后連接有廢水管(13);第一個濃縮裝置的加熱器(4)中上部通過管子連接有鍋爐(3)。

　　2.根據權利要求1所述的一種廢水多效濃縮裝置，其特征在于，所述的多個濃縮裝置為3-6個濃縮裝置。

　　3.根據權利要求1所述的一種廢水多效濃縮裝置，其特征在于，所述的多個濃縮裝置為4個濃縮裝置。

　　說明書

　　廢水多效濃縮裝置

　　技術領域

　　本發明創造涉及廢水多效濃縮裝置。

　　背景技術

　　化工企業經常需要濃縮處理廢水，但是缺乏好的廢水濃縮裝置。

　　發明創造內容

　　本發明創造要解決的技術問題是：提供一種能較好地濃縮處理廢水的廢水多效濃縮裝置。

　　本發明創造的技術方案是：一種廢水多效濃縮裝置，其特征在于，包括進料泵(1)、預熱器(2)、鍋爐(3)、加熱器(4)、清水蒸汽管(5)、物料倉(6)、濁水管(7)、物料泵(8)、自動調節閥(9)、流量計(10)、冷凝器(11)、收集器(12)、廢水管(13)、真空泵(14)、蒸汽管(15)，進料泵(1)依次串聯設有預熱器(2)、一個或多個濃縮裝置;每個濃縮裝置包括加熱器(4)、清水蒸汽管(5)、物料倉(6)、濁水管(7)、物料泵(8)、自動調節閥(9)、流量計(10)、蒸汽管(15)，加熱器(4)中部通過清水蒸汽管(5)連接有物料倉(6)的中上部，物料倉(6)的上部連接有蒸汽管(15)，蒸汽管(15)與下一個濃縮裝置的加熱器(4)中部相連，但最后一個濃縮裝置的蒸汽管(15)依次串聯設有冷凝器(11)、收集器(12)、真空泵(14)，加熱器(4)底部連接有濁水管(7)，濁水管(7)分二路，濁水管(7)一路與物料倉(6)底部相連，濁水管(7)的另一路通過中間依次串聯的物料泵(8)、自動調節閥(9)、流量計(10)后與下一個濃縮裝置的加熱器(4)底部相連，但最后一個濃縮裝置的濁水管(7)的另一路通過中間依次串聯的物料泵(8)、自動調節閥(9)、流量計(10)后連接有廢水管(13);第一個濃縮裝置的加熱器(4)中上部通過管子連接有鍋爐(3)。進一步，所述的多個濃縮裝置為3-6個濃縮裝置，一般為4個濃縮裝置。

　　進料泵(1)的作用：車間廢水進水;預熱器(2)的作用：對廢水進行預熱到30℃左右;鍋爐(3)的作用：給加熱器(4)提供蒸汽;加熱器(4)的作用：加熱廢水;清水蒸汽管(5)的作用：清水蒸汽導入物料倉;物料倉(6)的作用：內蒸閃熱(內部產生蒸汽、產生熱量);濁水管(7)的作用：高濃度廢液導出;物料泵(8)的作用：將高濃度廢液打入下一效加熱器或最后一效后的高濃度廢水回收處，高濃度廢水用作處理成固廢;自動調節閥(9)的作用：調節下一效加熱器的水流量大小或最后一效后的高濃度廢水流量大小;流量計(10)的作用：顯示流量;冷凝器(11)的作用：冷卻水蒸汽;收集器(12)的作用：收集冷凝水;廢水管(13)的作用：流出最后一效加熱器的高濃度廢水;真空泵(14)的作用：清水到達污水處理裝置進一步處理;蒸汽管(15)的作用：上一效加熱器的蒸汽通過物料倉進入下一加熱器加熱夾套或最后一效加熱器的蒸汽通過物料倉進入冷凝器(11)。

　　原理：

　　多效蒸餾裝置充分利用蒸汽熱量，將廢水加熱到一定溫度蒸出水分，達到較高濃度后排出，簡化了后續處理工序，易于廢水達標排放，減少污染。

　　優點：

　　本裝置克服了傳統蒸餾過程中耗能高、效率低、速度慢的缺點，整個過程完全密閉，自動化程度高，達到了高效、低能、安全、環保的效果。

　　本發明創造具有的有益效果是：能較好地濃縮處理廢水。
