申請日2016.05.31
公開(公告)日2016.09.28
IPC分類號G01N5/04
摘要
本發明涉及一種測量污泥比阻的裝置，具體的說是一種壓濾式污泥比阻測量裝置。包括可升降支架部件和污泥比阻測量部件兩部分構成，兩部分之間有一連接裝置;所述的可升降支架部件主體是支架平臺，下部由一套液壓支撐桿支撐，液壓支撐桿安裝在一附有四個可鎖萬向輪的平臺上;所述的污泥比阻測量部件有三個主要部分，包括計量管、布氏漏斗和氣缸;布氏漏斗與氣缸之間有密封圈和墊片，過濾介質放置于布氏漏斗上;氣缸通過連接閥、連接管與壓力緩沖瓶相接，連接管上分別設有分控閥。本發明能夠保證裝置的密封性和污泥過濾效率，裝置移動性和穩定性較好，并解決了組間相互影響的問題，提高了測量精度。

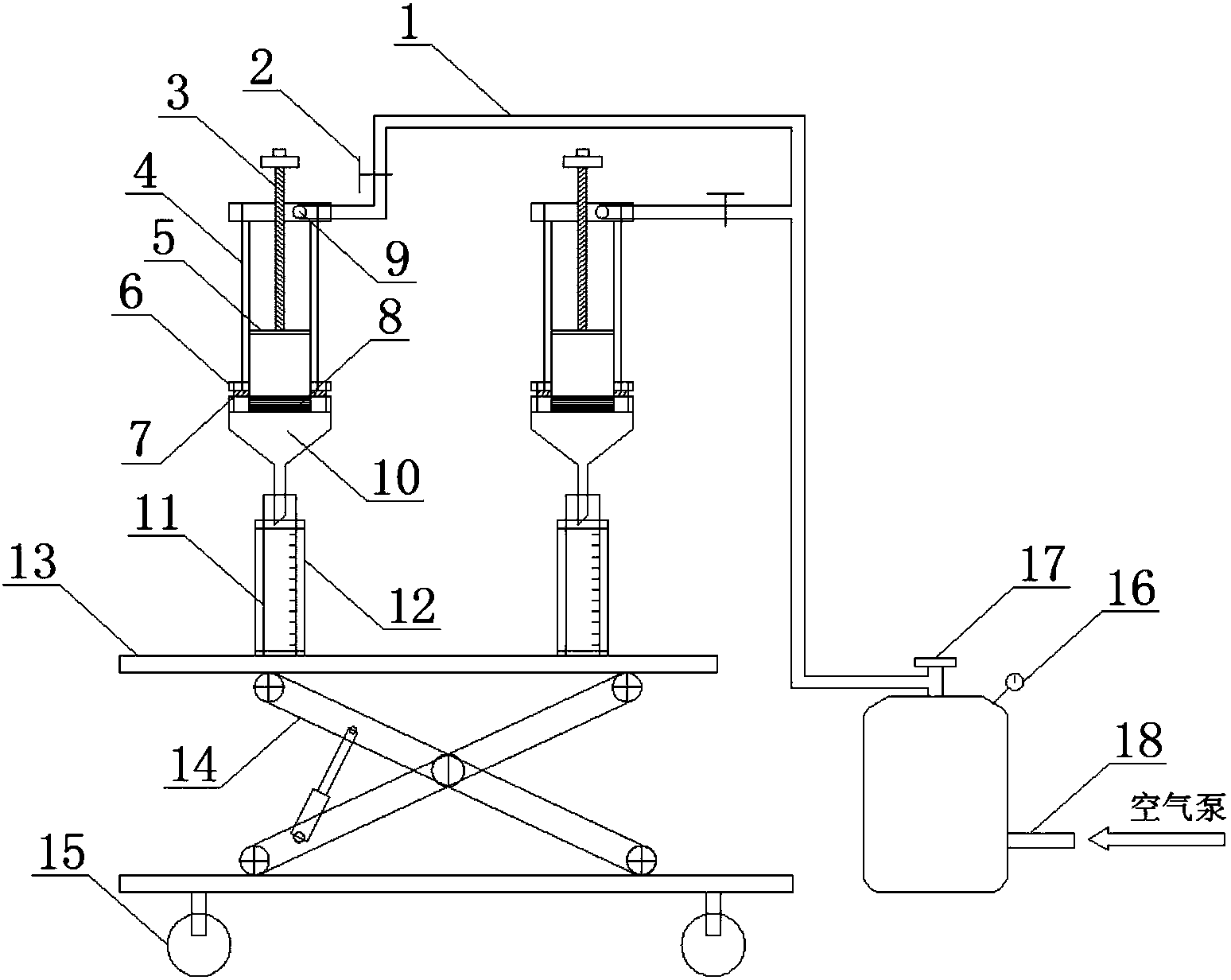

摘要附圖
權利要求書
1.一種壓濾式污泥比阻測量裝置，其特征在于：由可升降支架部件和污泥比阻測量部件兩部分構成，兩部分之間有一連接裝置;其中：
所述的可升降支架部件主體是支架平臺(13)，下部由一套液壓支撐桿(14)支撐，液壓支撐桿安裝在一附有四個可鎖萬向輪(15)的平臺上;
所述的污泥比阻測量部件有三個主要部分，包括計量管(11)、布氏漏斗(10)和氣缸;所述的量筒通過固定架(12)固定在在支架平臺上，用于收集濾液;所述的布氏漏斗和氣缸位于量筒上方并連接在一起，布氏漏斗與氣缸之間有密封圈(6)和墊片(7)，以保證良好的氣密性，過濾介質(8)放置于布氏漏斗上;氣缸部件包括活塞桿(3)、拉桿(4)、活塞(5)，氣缸通過連接閥(9)、連接管(1)與壓力緩沖瓶(18)相接，連接管上分別設有分控閥(2)，壓力緩沖瓶上設有壓力表(16)和調壓閥(17)。
2.根據權利要求1所述的一種壓濾式污泥比阻測量裝置，其特征在于：所述的可升降支架部件之間的連接裝置采用快速連接設計。
3.根據權利要求1所述的一種壓濾式污泥比阻測量裝置，其特征在于：所述的氣缸部件采用鋁合金材料設計。
4.根據權利要求1所述的一種壓濾式污泥比阻測量裝置，其特征在于：所述的密封圈采用丁腈橡膠材料設計。
5.根據權利要求1所述的一種壓濾式污泥比阻測量裝置，其特征在于：所述的墊片采用金屬復合材料設計。
說明書
一種壓濾式污泥比阻測量裝置
技術領域
本發明涉及一種測量污泥比阻的裝置，具體的說是一種壓濾式污泥比阻測量裝置。
背景技術
污泥比阻是反映污泥脫水性能的主要指標，即在一定壓力條件下，單位過濾面積上單位質量的干污泥所受到的阻力，其大小標志著同一或不同污泥加入混合劑后的過濾性能，污泥比阻愈小，過濾性能愈好。目前，在高�！端幚韺嶒灱夹g(shù)》課程中、污水處理廠及相關科研單位中，需要使用污泥比阻測量裝置。大多數污泥比阻測量裝置采用抽濾式測量方法，存在裝置拆裝麻煩、系統漏氣、液體滴濺、壓力不穩、真空度波動等導致測量精度不高，也給實驗結果造成了一定誤差。申請?zhí)枮閆L201320161163.9的中國專利公開了一種污泥比阻測量裝置，裝置僅僅是由抽濾式到壓濾式的改變，解決了抽濾式系統漏氣的問題。但是裝置過于簡單，存在污泥過濾效率較低、拆裝麻煩、不易移動、密封性較差、液體收集器穩定性較差等特點。鑒于此，對污泥比阻測量裝置進行一定的改進，即一種壓濾式污泥比阻測量裝置，本發明能夠保證裝置的密封性和污泥過濾效率，且拆裝方便、移動性和穩定性較好，采用分控閥門解決了組間相互影響的問題，也提高了測量精度，減少了實驗誤差。
發明內容
針對現有技術中的問題，本發明提供了一種壓濾式污泥比阻測量裝置。其能夠保證裝置的密封性和污泥過濾效率，且拆裝方便、移動性和穩定性較好，采用分控閥門解決了組間相互影響的問題，也提高了測量精度，減少了實驗誤差。
為了實現上述目的，本發明解決其技術問題所采用的技術方案是：一種壓濾式污泥比阻測量裝置，由可升降支架部件和污泥比阻測量部件兩部分構成，兩部分之間有一連接裝置;
所述的可升降支架部件主體是支架平臺，下部由一套液壓支撐桿支撐，液壓支撐桿安裝在一附有四個可鎖萬向輪的平臺上;
所述的污泥比阻測量部件有三個主要部分，包括計量管、布氏漏斗和氣缸;所述的量筒通過固定架固定在在支架平臺上，用于收集濾液;所述的布氏漏斗和氣缸位于量筒上方并連接在一起，布氏漏斗與氣缸之間有密封圈和墊片，以保證良好的氣密性，過濾介質放置于布氏漏斗上;氣缸部件包括活塞桿、拉桿、活塞，氣缸通過連接閥、連接管與壓力緩沖瓶相接，連接管上分別設有分控閥，壓力緩沖瓶上設有壓力表和調壓閥。
作為本發明的一種優選技術方案，所述的可升降支架部件之間的連接裝置采用快速連接設計。
作為本發明的一種優選技術方案，所述的氣缸部件采用鋁合金材料設計。
作為本發明的一種優選技術方案，所述的密封圈采用丁腈橡膠材料設計。
作為本發明的一種優選技術方案，所述的墊片采用金屬復合材料設計。
因此，本發明的有益效果是：
(1)不同部件間組合使用，拆分方便。
(2)配有的支架平臺，保證了測量過程中的穩定性。
(3)配有的可升降支架部件，采用快速連接設計，組合、拆分方便快捷，可應對不同高度的人群進行實驗。
(4)配有的可鎖萬向輪使裝置可移動性變強。
(5)密封圈和墊片確保了裝置良好的氣密性和過濾效率。
(6)采用分控閥門解決了組間相互影響的問題，組間可獨立或同時使用。
(7)測量精度得到保證，減少了實驗誤差。
