申請日2016.05.31
公開(公告)日2016.10.12
IPC分類號C02F11/06; C02F11/14
摘要
本實用新型公開了一種垃圾污泥處理裝置，屬于污泥處理技術領域，包括預處理罐，預處理罐通過濕污泥運輸機與脫水機的進料口連接，脫水機的出料口與干燥機的進料口連接，干燥機的出料口與超聲波處理器的進料口連接，超聲波處理器的出料口通過干污泥提升機連接混料罐，混料罐的出料口通過濕污泥運輸機連接免燒磚設備的進料口;所述的干燥機和超聲波處理器的氣體出口通過管道連接旋風分離器。該裝置處理程序較少，處理效率高，處理后的污泥可直接生產建筑用的磚塊，實現資源的回收利用，綠色環保。

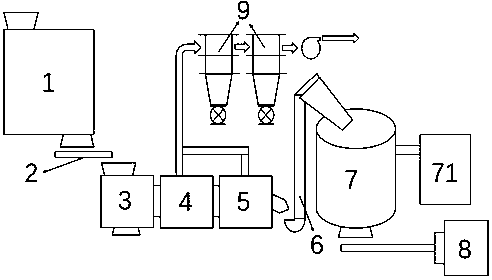

摘要附圖
權利要求書
1.一種垃圾污泥處理裝置，包括預處理罐;其特征在于，預處理罐通過濕污泥運輸機與脫水機的進料口連接，脫水機的出料口與干燥機的進料口連接，干燥機的出料口與超聲波處理器的進料口連接，超聲波處理器的出料口通過干污泥提升機連接混料罐，混料罐的出料口通過濕污泥運輸機連接免燒磚設備的進料口;所述的干燥機和超聲波處理器的氣體出口通過管道連接旋風分離器。
2.如權利要求1所述的一種垃圾污泥處理裝置，其特征在于，所述的預處理罐包括通過閥門連接的左右兩部分，左部分設置為倉儲池，倉儲池底端設置有帶通孔的隔板，隔板下端為污水收集池，污水收集池底端設置有抽水泵，污水收集池側壁上設置有液位傳感器;右部分設置為攪拌池，攪拌池上端設置有自動加藥的藥槽，攪拌池內部設置有電機帶動旋轉的攪拌棒。
3.如權利要求1所述的一種垃圾污泥處理裝置，其特征在于，所述的脫水機包括脫水機機架，脫水機機架左上端上方固定安裝帶料倉的雙螺旋滾筒給料機，脫水機機架的上部分和下部分別安裝有兩套獨立運行的濾布輸送帶，兩套濾布輸送帶運轉方向相同并且相互接觸安裝;每套濾布輸送帶都設置有多個支持張緊輪和調節張緊輪;脫水機機架底端設置有排水口。
4.如權利要求1所述的一種垃圾污泥處理裝置，其特征在于，所述的混料罐通過管道連接加料倉。
說明書
一種垃圾污泥處理裝置
技術領域
本實用新型屬于污泥處理技術領域，具體涉及一種垃圾污泥處理裝置。
背景技術
近年來，隨著改革開放的不斷深入，城市人民生活水平不斷提高，城市人口迅速增長，城市規模不斷擴大，相應的城市生活垃圾和市政污水的排放量也不斷增加，產生與消納之間的矛盾日趨突出。城市生活垃圾是人類活動不可避免的產物，這些垃圾包括：對人體有危害的物質、有害微生物、氯化烴/碳?xì)浠衔餁怏w等有機污染物、放射性廢物等物理性污染物以及寄生蟲/害蟲/臭氣等其它污染物。生活垃圾處理不當將嚴重污染空氣、土壤和水源，并引起蚊蠅的孳生、病菌的傳播，使人們的身心健康受到嚴重威脅。目前，國內外廣泛采用的城市生活垃圾處理方式主要有衛生填埋、焚燒、堆肥等三種處理方式。
在城市市政污水處理過程中產生的沉淀物質，包括污水中所含固體物質、懸浮物質、膠體物質以及從水中分離出來的沉渣，統稱為污泥。排出的污泥等廢棄物內含有大量病菌、病毒、寄生蟲卵等病原體，活力很強，采用普通加溫或投加石灰等殺菌方法難于完全殺滅。這些固體廢物作為肥料施于農田，有些病菌能在土壤中生存數月之久，造成土壤和水源污染，威脅人類和牲畜的健康。
焚燒處理是使用燃料通過焚燒爐將垃圾或污泥進行焚燒，可以使垃圾或污泥的體積減少到最小，減量效果明顯。但是焚燒需要消耗大量的能源，焚燒的成本和運行費均很高。另外，焚燒會造成重金屬和二惡英等危險物質的排放。
土地利用和堆肥處理受垃圾或污泥中組分的影響，由于垃圾或污泥的來源復雜，重金屬等物質含量不穩定，制約了土地利用技術和堆肥處理的發展;填埋處理是所有垃圾或污泥處理處置技術的最終處理手段，需要解決滲濾液和填埋沼氣的處理問題。
實用新型內容
為了克服現有的垃圾污泥處理裝置處理效率低，處理程序較為復雜的不足, 本實用新型提供一種垃圾污泥處理裝置，該裝置處理程序較少，處理效率高，處理后的污泥可直接生產建筑用的磚塊，實現了資源的回收利用，綠色環保。
本實用新型解決其技術問題所采用的技術方案是：
一種垃圾污泥處理裝置，包括預處理罐，預處理罐通過濕污泥運輸機與脫水機的進料口連接，脫水機的出料口與干燥機的進料口連接，干燥機的出料口與超聲波處理器的進料口連接，超聲波處理器的出料口通過干污泥提升機連接混料罐，混料罐的出料口通過濕污泥運輸機連接免燒磚設備的進料口;所述的干燥機和超聲波處理器的氣體出口通過管道連接旋風分離器。在預處理罐內對垃圾污泥添加相應的藥劑，對垃圾污泥進行預處理，處理后的污泥通過濕污泥運輸機送入脫水機中脫水，脫水后的污泥進入干燥機進行干燥處理，濕污泥在干燥機中與高溫?zé)煔庵苯咏佑|后被干燥，在干燥過程中，高溫對污泥初步進行殺毒滅菌處理。干燥后的污泥進入超聲波處理器中，該超聲波處理器采用超聲波臨界強氧化技術，利用100KHz~5MHz的超聲波對垃圾污泥中的有機物和含有毒害的有機化學物質進行熱解、微射流及沖擊波作用，有機物質能在熱點下發生化學斷裂，瞬間高溫分解，從而使得污泥中的有機成分降解，并且處理后的污泥破碎為粉狀，不需要要再多污泥利用破碎機進行破碎。經過超聲波處理器處理后的污泥經過干污泥提升機進入混料罐，在混料罐中添加相應的組分，為后續利用處理后的污泥生產免燒磚做準備。旋風分離器將干燥機和超聲波處理器處理污泥過程中產生的揚塵進行處理，防止揚塵進入空氣中污染空氣。
優選的，所述的預處理罐包括通過閥門連接的左右兩部分，左部分設置為倉儲池，倉儲池底端設置有帶通孔的隔板，隔板下端為污水收集池，污水收集池底端設置有抽水泵，污水收集池側壁上設置有液位傳感器;右部分設置為攪拌池，攪拌池上端設置有自動加藥的藥槽，攪拌池內部設置有電機帶動旋轉的攪拌棒。污泥首先進入倉儲池進行倉儲，在倉儲的過程中污泥的水分經過倉儲池底端的通孔進入污水收集池，實現污泥在倉儲的過程中自動脫水。當液位傳感器檢測到污水收集池內部的污水水位達到報警水位時，啟動抽水泵將污水收集池內部的污水抽出，防止污水收集池內部的污水過多進入倉儲池。當倉儲池內部的污泥自動脫水一段時間后，打開閥門，倉儲池內部的污泥進入到攪拌池中攪拌，攪拌池上端的自動加藥的藥槽在攪拌池加入藥劑，如脫水劑、殺菌藥劑等，為后續的處理奠定基礎。
優選的，所述的脫水機包括脫水機機架，脫水機機架左上端上方固定安裝帶料倉的雙螺旋滾筒給料機，脫水機機架的上部分和下部分別安裝有兩套獨立運行的濾布輸送帶，兩套濾布輸送帶運轉方向相同并且相互接觸安裝;每套濾布輸送帶都設置有多個支持張緊輪和調節張緊輪;脫水機機架底端設置有排水口。雙螺旋滾筒給料機對污泥中的大塊固體硬物碾碎，保證脫水機上的濾布輸送帶不被帶有棱角的固體扎破，并且在這個過程中能對污泥進行擠壓脫水。通過支持張緊輪支撐濾布輸送帶，通過調節張緊輪可以調節濾布輸送帶的張弛度，保證濾布輸送帶能夠正常穩定的工作。污泥在兩套濾布輸送帶中向前輸送，并在輸送過程中實現擠壓脫水，污水經過排水口即可排出。該脫水機對污泥的脫水效率較高，并且能耗低。
優選的，所述的混料罐通過管道連接加料倉，通過加料倉對混料罐添加相應的輔料，為生產免燒磚奠定接觸。
本實用新型的優點是：
(1)本實用新型通過設置一體式的污泥倉儲池，實現倉儲過程中自動脫水并且添加藥劑，減小了倉儲池與攪拌池的距離，又為后續的進一步處理污泥打下鋪墊;
(2)本實用新型設置帶式的污泥脫水機，結構簡單，脫水效率高，能耗低，綠色環保;
(3)本實用新型設置的超聲波處理器采用超聲波臨界強氧化技術，對垃圾污泥中的有機物和含有毒害的有機化學物質進行熱解、微射流及沖擊波作用，有機物質能在熱點下發生化學斷裂，瞬間高溫分解，從而使得污泥中的有機成分降解，并且處理后的污泥被破碎為粉狀，不需要破碎機對其進行破碎;
(4)本實用新型設置的免燒磚設備能夠?qū)⑻幚砗蟮奈勰嗌a(chǎn)免燒磚，生產出的磚符合建材市場的使用要求，沒有異味或病菌等，符合綠色環保理念。
