申請日2016.05.19
公開(公告)日2016.08.24
IPC分類號C02F9/14
摘要
本發明公開了一種污染河網源水的多載體生物膜及膜飲用水處理設備,包括初級生物反應器、二級生物反應器、三級生物反應器以及產水箱,待處理原水通過原水泵與初級生物反應器連通,初級生物反應器、二級生物反應器、三級生物反應器依次通過管道連接;初級生物反應器、二級生物反應器、三級生物反應器的內部均分隔成填料空間和污泥斗;三級生物反應器內部的填料層內設置有一超濾膜,超濾膜的上端依次通過管道、產水泵與產水箱連接,產水箱的底部通過反沖洗水泵與超濾膜連接;位于網狀承托板下方的三級生物反應器通過管道與一空壓機相連接。本發明將生物膜處理技術與超濾膜技術有機協同,不需要投加混凝劑,也不需要增加深度處理設備。
權利要求書

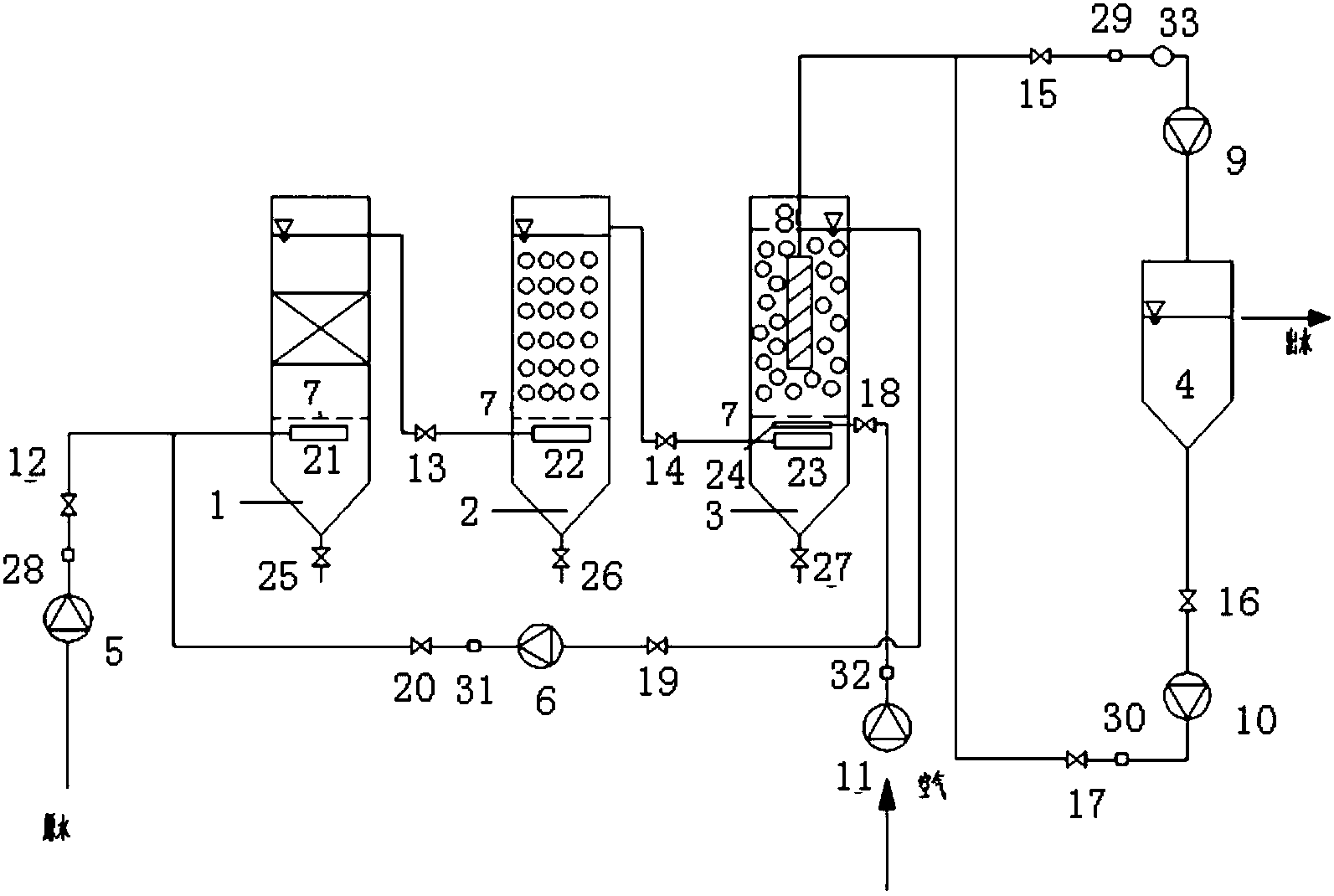

1.污染河網源水的多載體生物膜及膜飲用水處理設備,其特征在于:包括初級生物反應器、二級生物反應器、三級生物反應器以及產水箱,待處理原水通過原水泵與所述的初級生物反應器連通,所述的初級生物反應器、二級生物反應器、三級生物反應器依次通過管道連接;所述的初級生物反應器、二級生物反應器、三級生物反應器內部的水流均為自下而上的上向流方式,并且所述的初級生物反應器、二級生物反應器、三級生物反應器的下部和上部分別開設有進水口和出水口;所述的三級生物反應器的出水口通過回流泵與所述的初級生物反應器的進水口連接;
所述的初級生物反應器、二級生物反應器、三級生物反應器的內部分別設置有網狀承托板,所述的網狀承托板將所述的初級生物反應器、二級生物反應器、三級生物反應器的內部均分隔成上部的填料空間和下部的污泥斗;
所述的初級生物反應器的填料空間填充有火山巖和活性炭的混合填料,并在水流控制下呈微流化狀態;所述的二級生物反應器和三級生物反應器的填料空間分別填充有填料球,所述的填料球內填充有火山巖和活性炭的混合填料,所述的填料球攜帶混合填料可以隨水流運動;
所述的三級生物反應器內部的填料空間內設置有一超濾膜,所述的超濾膜的上端依次通過管道、產水泵與所述的產水箱連接,所述的產水箱的底部通過反沖洗水泵與所述的超濾膜連接;位于網狀承托板下方的三級生物反應器通過管道與一空壓機相連接;
所述的原水泵與初級生物反應器之間、所述的初級生物反應器與二級生物反應器之間、所述的二級生物反應器與三級生物反應器之間、所述的三級生物反應器與產水箱之間、所述的產水箱與反沖洗水泵之間、所述的反沖洗水泵與超濾膜之間、所述的三級生物反應器與空壓機之間、所述的三級生物反應器與回流泵之間、所述的回流泵與初級生物反應器之間均設置有控制閥門。
2.如權利要求1所述的污染河網源水的多載體生物膜及膜飲用水處理設備,其特征在于:所述的初級生物反應器、二級生物反應器、三級生物反應器的進水口分別通過管道與一環狀布水器相連接,所述的環狀布水器位于所述的網狀承托板的下方。
3.如權利要求2所述的污染河網源水的多載體生物膜及膜飲用水處理設備,其特征在于:所述的三級生物反應器內部的網狀承托板與環狀布水器之間設置有環狀布?xì)馄,所述的環狀布?xì)馄魍ㄟ^管道與空壓機相連接。
4.如權利要求3所述的污染河網源水的多載體生物膜及膜飲用水處理設備,其特征在于:所述的初級生物反應器、二級生物反應器、三級生物反應器的底部均開設有排污口,所述的排污口與排污管連接。
5.如權利要求4所述的污染河網源水的多載體生物膜及膜飲用水處理設備,其特征在于:所述的原水泵靠近初級生物反應器一側、所述的產水泵靠近三級生物反應器一側、所述的反沖洗水泵靠近三級生物反應器一側、所述的回流泵靠近初級生物反應器一側以及所述的空壓機靠近三級生物反應器一側的管道上分別安裝有用于控制流量的第一流量計、第二流量計、第三流量計、第四流量計以及第五流量計。
6.如權利要求5所述的污染河網源水的多載體生物膜及膜飲用水處理設備,其特征在于:所述的產水泵靠近三級生物反應器一側的管道上安裝有真空表。
7.如權利要求6所述的污染河網源水的多載體生物膜及膜飲用水處理設備,其特征在于:所有的閥門均采用電磁閥,所述的電磁閥均受控于一控制器。
說明書
污染河網源水的多載體生物膜及膜飲用水處理設備
技術領域
本發明涉及一種污染河網源水的多載體生物膜及膜飲用水處理設備,該設備與傳統水處理技術不同,不需要投加藥劑,也不需要臭氧等深度處理工藝;屬于水處理技術領域。
背景技術
杭嘉湖平原河網水質污染情況較嚴重,因內河河網相互貫通,其水質既受上游水污染的影響,又受到本地污染源的危害。該區域河水作為地表水飲用水水源以高氨氮、高有機物(高錳酸鹽指數)污染為主,間有季節性錳超標,色度、濁度較高,是飲用水處理的難題。
目前在杭嘉湖地區針對高氨氮高有機物污染的河網水的城市供水凈水廠普遍除采用傳統的投加混凝劑的常規處理工藝外,還需采用生物處理工藝,并輔以臭氧活性炭等處理技術,但是在冬季低溫期氨氮等指標處理效果仍很難滿足處理要求,夏季由于微生物過度繁殖又導致懸浮填料堵塞,影響了處理效果。
近年來,也有研究采用生物處理技術、常規處理技術、深度處理技術結合超濾技術處理污染河網源水的研究,但其超濾技術的作用只相當于改善了砂濾池的過濾作用,未能有效充分發揮超濾膜的作用,也沒有將超濾技術與其它水處理技術進行有機協同。另外也有研究者將污水處理的生物技術和超濾技術應用于高氨氮高有機物的飲用水水源處理中,但是由于飲用水水源與污水水質特點的不同,因此難以達到處理目的。
發明內容
本發明要克服現有水處理技術存在的上述缺點,本發明提供一種對高氨氮高有機物污染河網源水的多載體生物膜及膜飲用水處理設備,該設備與傳統水處理技術不同,不需要投加藥劑,也不需要進行深度處理。
本發明采用的技術方案是:
污染河網源水的免投加藥劑的飲用水處理設備,其特征在于:包括初級生物反應器、二級生物反應器、三級生物反應器以及產水箱,待處理原水通過原水泵與所述的初級生物反應器連通,所述的初級生物反應器、二級生物反應器、三級生物反應器依次通過管道連接;所述的初級生物反應器、二級生物反應器、三級生物反應器內部的水流均為自下而上的上向流方式,并且所述的初級生物反應器、二級生物反應器、三級生物反應器的下部和上部分別開設有進水口和出水口;所述的三級生物反應器的出水口通過回流泵與所述的初級生物反應器的進水口連接;
所述的初級生物反應器、二級生物反應器、三級生物反應器的內部分別設置有網狀承托板,所述的網狀承托板將所述的初級生物反應器、二級生物反應器、三級生物反應器的內部均分隔成上部的填料空間空間和下部的污泥斗;
所述的初級生物反應器的填料空間填充有混合填料;所述的二級生物反應器和三級生物反應器的填料空間分別填充有填料球,所述的填料球內填充有混合填料;旌咸盍显诔跫生物反應器中為一整體狀態,并會在原水向上流動中保持微流化狀態;二級和三級生物反應器里充填球狀的填料球,在球內充填活性炭和火山巖的混合填料,填料球可隨水流移動;所述的混合填料為火山巖和活性炭的混合物;所述的三級生物反應器內部的填料空間內設置有一超濾膜,所述的超濾膜的上端依次通過管道、產水泵與所述的產水箱連接,所述的產水箱的底部通過反沖洗水泵與所述的超濾膜連接;位于網狀承托板下方的三級生物反應器通過管道與一空壓機相連接;
所述的原水泵與初級生物反應器之間、所述的初級生物反應器與二級生物反應器之間、所述的二級生物反應器與三級生物反應器之間、所述的三級生物反應器與產水箱之間、所述的產水箱與反沖洗水泵之間、所述的反沖洗水泵與超濾膜之間、所述的三級生物反應器與空壓機之間、所述的三級生物反應器與回流泵之間、所述的回流泵與初級生物反應器之間均設置有控制閥門。
所述的初級生物反應器、二級生物反應器、三級生物反應器的進水口分別通過管道與一環狀布水器相連接,所述的環狀布水器位于所述的網狀承托板的下方。
所述的三級生物反應器內部的網狀承托板與環狀布水器之間設置有環狀布?xì)馄,所述的環狀布?xì)馄魍ㄟ^管道與空壓機相連接。
所述的初級生物反應器、二級生物反應器、三級生物反應器的底部均開設有排污口,所述的排污口與排污管連接。
所述的原水泵靠近初級生物反應器一側、所述的產水泵靠近三級生物反應器一側、所述的反沖洗水泵靠近三級生物反應器一側、所述的回流泵靠近初級生物反應器一側以及所述的空壓機靠近三級生物反應器一側的管道上分別安裝有用于控制流量的第一流量計、第二流量計、第三流量計、第四流量計以及第五流量計。
所述的產水泵靠近三級生物反應器一側的管道上安裝有真空表。
所有的閥門均采用電磁閥,所述的電磁閥均受控于一控制器。
本發明取消了傳統的常規處理工藝以及臭氧工藝,更為重要的是本工藝不需要像傳統的飲用水處理技術那樣投加混凝劑,而是利用反應器內部自身繁殖的微生物作為絮凝劑,微生物還同時處理水中的氨氮和有機物;多載體介質的存在為不同種類的微生物的生長提供了良好的微觀生長環境,這是去除水中的有機物和氨氮關鍵因素之一。超濾膜的有效截留作用可以將微生物滯留在反應器內,同時采用不同的填料組合方式,一方面有序培養微生物,使得微生物生長所需SRT(固體停留時間)和污染物質的HRT(水力停留時間)分離;另一方面通過填料的不同形式有效限制微生物的過量繁殖。因此,本發明中多載體生物技術去除了水中的有機污染物以及氨氮,更為重要的是有效地減輕了后續超濾膜的處理負荷;同時超濾膜的截留作用為生物技術保證了生物總量,而且得以在系統內完成了生物絮凝作用,免除了常規飲用水處理技術中混凝劑的投加,發揮生物技術和濾技術的協同耦合作用,使設備出水最終達到生活飲用水衛生標準(GB5749-2006)標準和浙江省城市供水現代化水廠評價標準(2013版)。
待處理原水首先經過初級生物反應器,水中的污染物質在此反應器中與三級生物反應器回流的微生物以及初級生物反應器填料內生長的微生物在填料表面發生生物絮凝,進而生物降解;通過流量控制,該反應器內填料空間可以處于微流化的狀態,從而避免填料空間阻塞。在二級生物反應器中進一步降解和絮凝,并且在缺氧條件下,使難降解物質可以降解為易降解的或小分子物質。在三級生物反應器中,由于曝氣充氧,填料球內填料表面的微生物在好氧狀態下可以高效地降解有機物污染物質和氨氮,并有效減輕超濾膜的工作負荷;曝氣的過程還有效地減緩了反應器中的超濾膜污染問題。三級生物反應器中的超濾膜更起到了最后的保證作用,并將未完全降解的污染物質以及懸浮的微生物又循環回初級生物反應器中,充分利用超濾膜的截濾作用及生物反應器的耦合作用使得難降解的有機物在有限的水力停留時間內得以去除,尤其是保證了低溫期的處理效果并解決了夏季微生物過度生長的問題。
本發明的有益效果體現在:
1、本發明取消了傳統的混凝沉淀過濾工藝,將生物膜處理技術與超濾膜技術有機協同,與現有飲用水處理技術相比,不需要投加混凝劑,也不需要像現行的污染飲用水源水廠進行深度處理,是一種污染飲用水水源的短流程節能新技術。
2、多載體介質的填料及其在不同供氧條件的三級反應器中應用,為完成不同作用的微生物的生長提供了適宜的生存環境,
3、由于多載體介質的選取以及生物技術與超濾技術的有機耦合,將HRT和SRT進行分離,有效保持了設備內部微生物數量,達到了處理高氨氮高有機物污染飲用水水源的處理目標。
4、3個生物反應器協同完成生物混凝及處理功能,并與超濾膜形成耦合系統,高效完成處理目標。
5、具有運行可靠、使用方便、維護較方便、可實現自動化控制等特點。
