申請日2016.05.19

　　公開(公告)日2016.10.12

　　IPC分類號C02F9/14

　　摘要

　　本實用新型公開了一種具有活性砂過濾的內循環污水生物處理系統，設置有依次連接的內循環水解池、第一級生物接觸池、第二級生物接觸池及活性砂深度過濾池，在第一級生物接觸池內設置有格柵，格柵上設置有曝氣管和生物懸浮填料，在格柵的下方設置有反沖洗管;所述曝氣管通過空氣管道連接有鼓風機;所述活性砂深度過濾池的中心管底設有提砂泵;所述第一級生物接觸池和第二級生物接觸池的底部均設置有泥斗;在第一級生物接觸池和第二級生物接觸池的頂部均設有出水槽;集內循環水解、二級生物接觸處理及活性砂濾為一體，內循環水解增強處理效率，內循環有效進行脫氮、除磷，整個處理系統具有處理效果較好，處理水質穩定的優點。

　　權利要求書

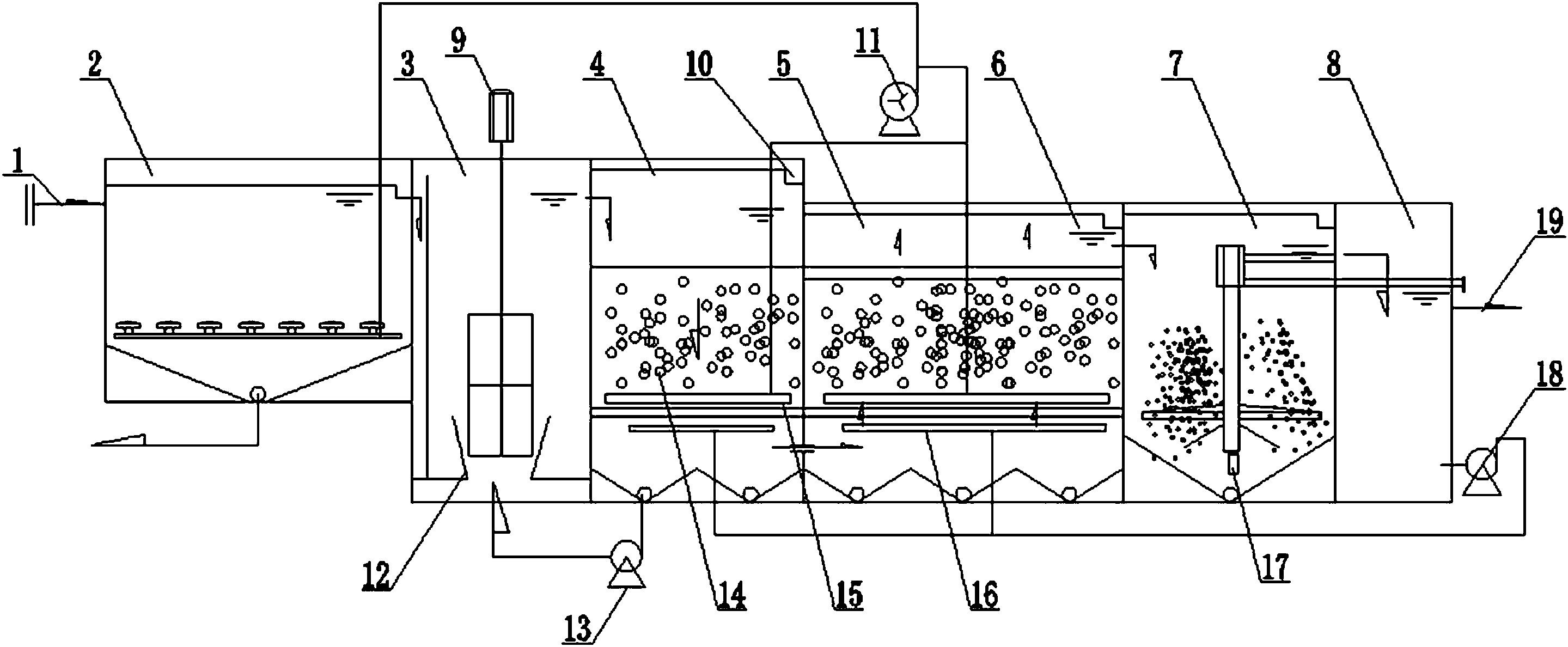

　　1.一種具有活性砂過濾的內循環污水生物處理系統，其特征在于：設置有依次連接的內循環水解池(3)、第一級生物接觸池(4)、第二級生物接觸池(5)及活性砂深度過濾池(7)，在第一級生物接觸池(4)內設置有格柵，格柵上設置有曝氣管(15)和生物懸浮填料(14)，在格柵的下方設置有反沖洗管(16)。

　　2.根據權利要求1所述的一種具有活性砂過濾的內循環污水生物處理系統，其特征在于：所述曝氣管(15)通過空氣管道連接有鼓風機(11)。

　　3.根據權利要求1所述的一種具有活性砂過濾的內循環污水生物處理系統，其特征在于：所述活性砂深度過濾池(7)的中心管底設有提砂泵(17)。

　　4.根據權利要求1所述的一種具有活性砂過濾的內循環污水生物處理系統，其特征在于：所述第一級生物接觸池(4)和第二級生物接觸池(5)的底部均設置有泥斗;在第一級生物接觸池(4)和第二級生物接觸池(5)的頂部均設有出水槽(6)。

　　5.根據權利要求4所述的一種具有活性砂過濾的內循環污水生物處理系統，其特征在于：在所述第一級生物接觸池(4)的泥斗上方、第二級生物接觸池(5)的泥斗上方和反沖洗管(16)的下方均設置有連通孔，連通孔之間相互連通。

　　6.根據權利要求1-5任一項所述的一種具有活性砂過濾的內循環污水生物處理系統，其特征在于：所述內循環水解池(3)內設置有喇叭口(12), 喇叭口(12)的上部螺旋槳連接有內循環驅動電機(9)。

　　7.根據權利要求1-5任一項所述的一種具有活性砂過濾的內循環污水生物處理系統，其特征在于：在所述內循環水解池(3)的前端還連接有曝氣沉砂池(2)，在曝氣沉砂池(2)上連接有進水管(1)。

　　8.根據權利要求1-5任一項所述的一種具有活性砂過濾的內循環污水生物處理系統，其特征在于：所述活性砂深度過濾池(7)的出水口上連接有清水池(8)。

　　9.根據權利要求1-5任一項所述的一種具有活性砂過濾的內循環污水生物處理系統，其特征在于：所述格柵設置在第一級生物接觸池(4)及第二級生物接觸池(5)內的中下部。

　　10.根據權利要求1-5任一項所述的一種具有活性砂過濾的內循環污水生物處理系統，其特征在于：在第一級生物接觸池(4)、第二級生物接觸池(5)及活性砂深度過濾池(7)內皆設置有反沖洗排水槽(10)。

　　說明書

　　一種具有活性砂過濾的內循環污水生物處理系統

　　技術領域

　　本實用新型涉及建筑技術、污水處理技術等領域，具體的說，是一種具有活性砂過濾的內循環污水生物處理系統。

　　背景技術

　　活性砂過濾系統是一種集混凝、澄清、過濾為一體的高效過濾處理工藝，由多個活性砂過濾器單元組成。它不需停機反沖洗;采用單級濾料，無需級配，沒有水力分布不均和初濾液等問題;不需要反沖洗水泵及其停機切換用電動、氣動閥門;無需單設混凝、澄清池，無需混凝、澄清用機械設備。因此，活性砂過濾系統占地面積更緊湊，運行費用更經濟。生物接觸氧化法(biological contact oxidation process)是從生物膜法派生出來的一種廢水生物處理法，即在生物接觸氧化池內裝填一定數量的填料，利用棲附在填料上的生物膜和充分供應的氧氣，通過生物氧化作用，將廢水中的有機物氧化分解，達到凈化目的。但是，需要設置內循環進行脫氮除磷。

　　實用新型內容

　　本實用新型的目的在于設計出一種具有活性砂過濾的內循環污水生物處理系統，集內循環水解、二級生物接觸處理及活性砂濾為一體，內循環水解增強處理效率，內循環有效進行脫氮、除磷，整個處理系統具有處理效果較好，處理水質穩定的優點。

　　本實用新型通過下述技術方案實現：一種具有活性砂過濾的內循環污水生物處理系統，設置有依次連接的內循環水解池、第一級生物接觸池、第二級生物接觸池及活性砂深度過濾池，在第一級生物接觸池內設置有格柵，格柵上設置有曝氣管和生物懸浮填料，在格柵的下方設置有反沖洗管。

　　進一步的為更好的實現本實用新型，特別采用下述設置結構：所述曝氣管通過空氣管道連接有鼓風機。

　　進一步的為更好的實現本實用新型，特別采用下述設置結構：所述活性砂深度過濾池的中心管底設有提砂泵。

　　進一步的為更好的實現本實用新型，特別采用下述設置結構：所述第一級生物接觸池和第二級生物接觸池的底部均設置有泥斗;在第一級生物接觸池和第二級生物接觸池的頂部均設有出水槽。

　　進一步的為更好的實現本實用新型，特別采用下述設置結構：在所述第一級生物接觸池的泥斗上方、第二級生物接觸池的泥斗上方和反沖洗管的下方均設置有連通孔，連通孔之間相互連通。

　　進一步的為更好的實現本實用新型，特別采用下述設置結構：所述內循環水解池內設置有喇叭口, 喇叭口的上部螺旋槳連接有內循環驅動電機。

　　進一步的為更好的實現本實用新型，特別采用下述設置結構：在所述內循環水解池的前端還連接有曝氣沉砂池，在曝氣沉砂池上連接有進水管。

　　進一步的為更好的實現本實用新型，特別采用下述設置結構：所述活性砂深度過濾池的出水口上連接有清水池。

　　進一步的為更好的實現本實用新型，特別采用下述設置結構：所述格柵設置在第一級生物接觸池及第二級生物接觸池內的中下部。

　　進一步的為更好的實現本實用新型，特別采用下述設置結構：在第一級生物接觸池、第二級生物接觸池及活性砂深度過濾池內皆設置有反沖洗排水槽。

　　本實用新型與現有技術相比，具有以下優點及有益效果：

　　本實用新型集曝氣預沉、內循環水解、二級生物接觸處理及活性砂濾為一體，內循環水解增強處理效率，內循環有效進行脫氮、除磷，整個處理系統具有處理效果較好，處理水質穩定的優點。

　　本實用新型活性砂深度過濾池具有容積負荷、水力負荷大，運行能耗低，運行費用少的特點。
