申請日2016.05.31

　　公開(公告)日2016.10.12

　　IPC分類號C02F11/12; C02F11/14

　　摘要

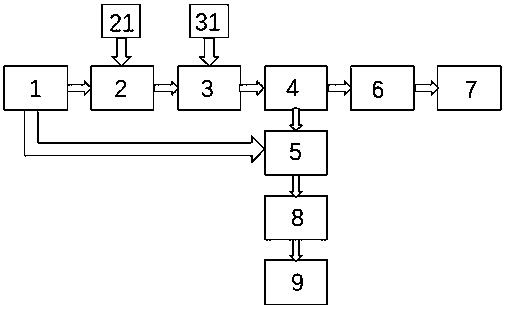

　　本實用新型公開了一種油田含油污泥處理裝置，屬于油田污泥處理技術領域，包括預存罐，預存罐出料口連接預處理罐，預處理罐出料口連接調質罐，調質罐出料口連接帶式壓濾機，帶式壓濾機的出水口連接污油罐，帶式壓濾機的出泥口連接混料罐，混料罐出料口連接型煤機;所述的預處理罐上端通過管道連接熱水供應裝置;所述的調質罐上端通過加藥管路連接自動加藥的藥槽;所述的污油罐出水口連接隔油池，隔油池出水口連接水處理裝置。本實用新型能夠?qū)崿F(xiàn)快速對含油污泥進行處理，并且處理后的污泥可以直接用來生成工業用的燃煤，處理過程中產生的廢水經過水處理裝置處理后可直接排放進入環境中，不會對環境造成二次污染，符合綠色環保理念。

　　摘要附圖



　　權利要求書

　　1.一種油田含油污泥處理裝置，包括預存罐;其特征在于，預存罐出料口連接預處理罐，預處理罐出料口連接調質罐，調質罐出料口連接帶式壓濾機，帶式壓濾機的出水口連接污油罐，帶式壓濾機的出泥口連接混料罐，混料罐出料口連接型煤機;所述的預處理罐上端通過管道連接熱水供應裝置;所述的調質罐上端通過加藥管路連接自動加藥的藥槽;所述的污油罐出水口連接隔油池，隔油池出水口連接水處理裝置。

　　2.如權利要求1所述的一種油田含油污泥處理裝置，其特征在于，所述的預存罐上端設置有帶料倉的雙螺旋滾筒裝置，預存罐中部設置有攪拌裝置，預存罐底端設置有帶通孔的底板，底板下端設置有污油收集池，污油收集池出水口通過管道連接污油罐。

　　3.如權利要求1所述的一種油田含油污泥處理裝置，其特征在于，所述的隔油池包括設置有上開口的第一水槽、第二水槽、第三水槽和第四水槽，所述的第一水槽、第二水槽和第三水槽下部連通，所述的第三水槽和第四水槽上部通過“T”形三通管連通，所述的第四水槽下端設置有帶單向截止閥的管道與第三水槽連通;所述的第三水槽內部設置有出水管，出水管上設置有抽水泵。

　　4.如權利要求3所述的一種油田含油污泥處理裝置，其特征在于，所述的第一水槽、第二水槽和第三水槽內部設置有隔板。

　　說明書

　　一種油田含油污泥處理裝置

　　技術領域

　　本實用新型屬于油田污泥處理技術領域，具體涉及一種油田含油污泥處理裝置。

　　背景技術

　　在油田企業生產過程中，不可避免地產生大量含油污泥，如原油貯存、加工廠站的罐底油泥、洗井作業中的落地油泥、油管破損導致的含油污泥等。含油污泥的成分復雜，其中主要成分水占總體積的 90-98%，若未經處理直接排放會嚴重破壞自然環境，另外含油污泥中含油部分原油，若能提取并回收利用，既可減輕油泥對環境的污染，還可使含油污泥資源利用最大化。

　　目前國內對于含油污泥的處理工藝主要包括：自然沉降法、化學萃取法、焚燒法和填埋法。其中，自然沉降法工作效率低下，受環境影響大。而化學萃取法存在環境污染問題，而且化學工藝易導致原油品質發生變化。采用焚燒法處理油泥，雖然在一定程度上實現了油泥的資源化，但卻未能將原油從油泥中提煉出來，資源利用率不高。從環境保護角度考慮，自然沉降法與化學萃取法并未考慮對原油提取后的油泥渣處理。填埋法只適合處理含油量小的含有污泥，但仍可能污染土壤及地下水。

　　實用新型內容

　　為了克服現有的油田含油污泥處理量小，處理時間長，處理后的含油污泥不能實現重復利用的不足, 本實用新型提供一種油田含油污泥處理裝置，該裝置能實現快速對含油污泥進行處理，并且處理后的污泥可以直接用來生成工業用的燃煤，處理過程中產生的廢水經過水處理裝置處理后可直接排放進入環境中，不會對環境造成二次污染，符合綠色環保理念。

　　本實用新型解決其技術問題所采用的技術方案是：

　　一種油田含油污泥處理裝置，包括預存罐，預存罐出料口連接預處理罐，預處理罐出料口連接調質罐，調質罐出料口連接帶式壓濾機，帶式壓濾機的出水口連接污油罐，帶式壓濾機的出泥口連接混料罐，混料罐出料口連接型煤機;所述的預處理罐上端通過管道連接熱水供應裝置;所述的調質罐上端通過加藥管路連接自動加藥的藥槽;所述的污油罐出水口連接隔油池，隔油池出水口連接水處理裝置。含油污泥首先進入預存罐存放，之后進入預處理罐中通過熱水供應裝置加入70~85℃的熱水，其加入量為使得含油污泥與熱水的比例為1:1~1:3之間，使得含油污泥中原油液化，黏度和表面張力降低，并在機械攪拌作用下使油不斷的分離解吸出來;高含水量的含油污泥不能直接進行機械脫水操作，必須先進行調質，通過調質-機械分離，使含油污泥實現油-水-泥的三相分離，通過藥槽在調質罐中加入有機絮凝劑陽離子型聚丙烯酰胺、助濾劑氧化鈣、破乳劑和脫水劑，為后續對含油污泥的處理打下基礎;帶式壓濾機對含水污泥進行壓濾，將含油污泥中的油水分分離出來，油水分通過管道進入污油罐;脫下油水分的污泥進入混料罐，在混料罐中混入煤粉和粘結劑，污泥與煤粉的重量比例為1:4~1:5，粘結劑為污泥重量的5%，混入后攪拌均勻，將其輸入型煤機即可制備工業用煤，降低原煤的使用，實現資源的回收利用;污油罐通過管道將污油運輸至隔油池，隔油池將污油中的油-水隔離，隔離出的水經過管道進入水處理裝置，處理后的污水可直接排放，不會對環境造成二次污染。

　　優選的，所述的預存罐上端設置有帶料倉的雙螺旋滾筒裝置，預存罐中部設置有攪拌裝置，預存罐底端設置有帶通孔的底板，底板下端設置有污油收集池，污油收集池出水口通過管道連接污油罐。雙螺旋滾筒裝置可將污泥中的大塊顆粒進行碾碎，并在這個過程中實現油水分離;當含油污泥在預存罐存儲過程中，攪拌裝置對含油污泥進行攪拌，含油污泥中的油水分由于重力作用經過底板上的通孔進入污油收集池，污油收集池中的污油經過管道進入污油罐，實現倉儲過程中自動脫離油水分，方便快捷。

　　優選的，所述的隔油池包括設置有上開口的第一水槽、第二水槽、第三水槽和第四水槽，所述的第一水槽、第二水槽和第三水槽下部連通，所述的第三水槽和第四水槽上部通過“T”形三通管連通，所述的第四水槽下端設置有帶單向截止閥的管道與第三水槽連通，所述的第三水槽內部設置有出水管，出水管上設置有抽水泵。含油污水通過進水口進入到第一水槽，油污上浮，含有部分油污的油污水通過第一水槽底端進入第二水槽，油污上浮，含油污少量的油污水通過第二水槽底端進入第三水槽，油污上浮，油污經過“T”形三通管到達第四水槽。由于“T” 形三通管的截留作用，第四水槽上表面的油污不會進入到第三水槽。第四水槽底端的水經過單向回流管進入第三水槽，形成循環系統，第三水槽底端無油污的水經過出水管和抽水泵抽出。通過四個水槽的上開口即可將上浮的污油抽出，除油效果好，隔油效率高，整個過程不需要添加化學藥劑，綠色環保。

　　優選的，所述的第一水槽、第二水槽和第三水槽內部設置有隔板，進一步提高隔油效果。

　　本實用新型的優點是：

　　(1)本實用新型的預存罐底端設置帶通孔的底板，在預存的過程中對含油污泥進行攪拌，實現在重力的作用下油水分自動脫離;

　　(2)本實用新型在預處理罐中添加熱水，使得含油污泥中原油液化，黏度和表面張力降低，并在機械攪拌作用下油水分不斷的分離解吸出來;

　　(3)本實用新型在調質罐中對含油污水進行調質，使得高含水量的含油污泥能進行機械脫水操作，含油污泥實現油-水-泥的三相分離;

　　(4)本實用新型處理后的污泥用型煤機可直接用來生成工業用的燃煤，實現資源的回收利用;

　　(5)本實用新型處理過程中產生的污水經過水處理裝置后可直接排放，避免了對環境造成二次污染。
