申請日2016.05.31

　　公開(公告)日2016.10.12

　　IPC分類號C02F11/00; C02F11/12; C02F11/14

　　摘要

　　本實用新型提供一種污油污泥處理裝置。該污油污泥處理裝置包括調質罐，調質罐通過管線串聯有螺桿泵與強磁過濾器，強磁過濾器出料口與二相分離器進料口相連通，強磁過濾器與二相分離器的連接管線上并聯有加藥泵及加藥罐，二相分離器的兩個出口分別與換熱器的進料口及螺旋輸送機進料口相連通，換熱器的出料口與三相分離器進料口相連通，三相分離器的固相物料出口及水出口分別與螺旋輸送機、排水管線相連通，三相分離器的原油出口通過提升泵與緩沖罐連通，緩沖罐出口連接有原油輸出管線。該裝置具有分離能力強，分離效果好的特點，采用全自動控制，操作簡單，提高了工作效率，撬裝式設計，結構緊湊，運輸、安裝方便快捷，降低了工人的勞動強度。

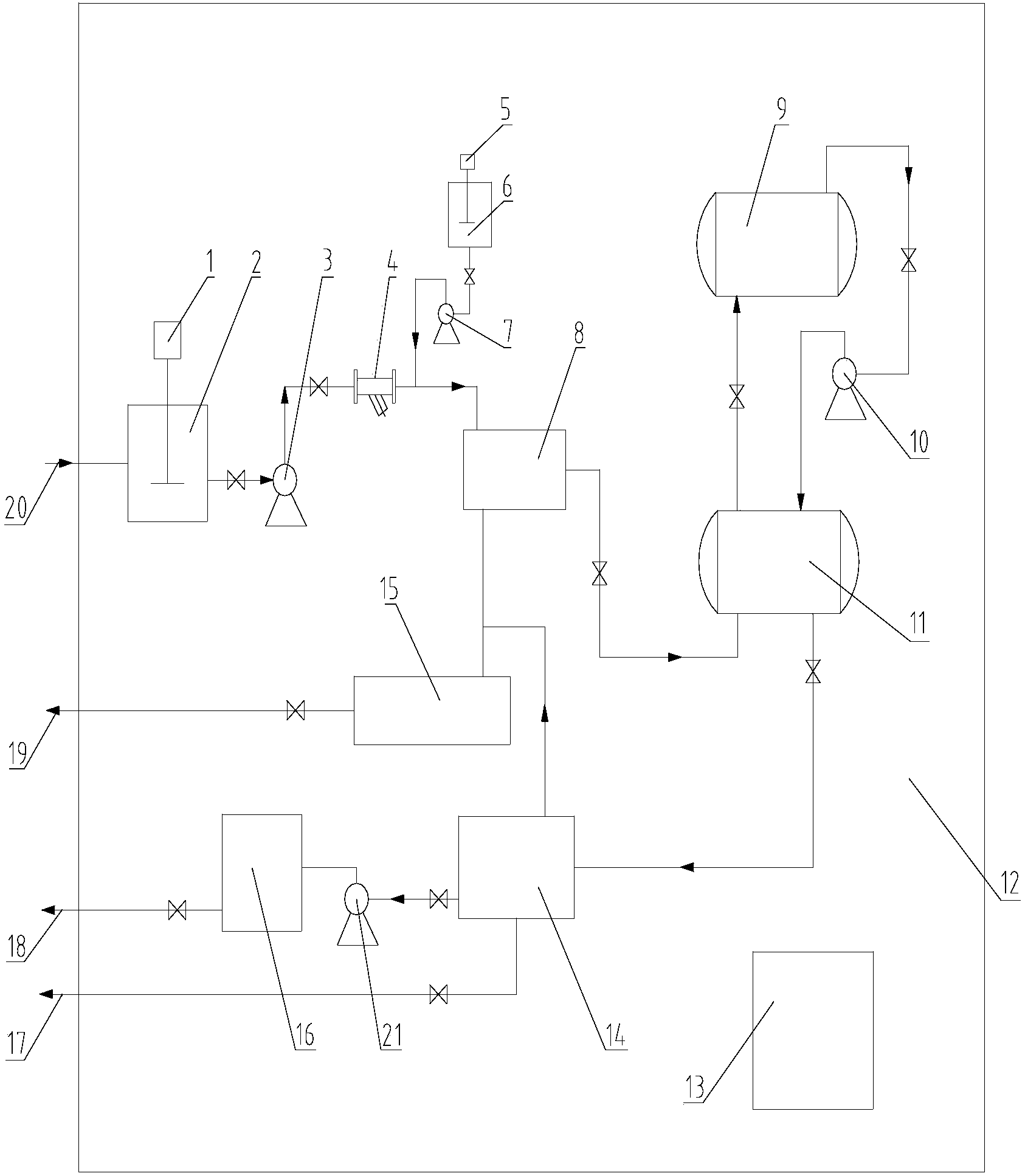

　　摘要附圖



　　權利要求書

　　1.一種污油污泥處理裝置,包括調質罐(2)、換熱器(11)、二相分離器(8)、三相分離器(14)、緩沖罐(16)及控制柜(13)，其特征在于：調質罐(2)通過管線、閥門及螺桿泵(3)與強磁過濾器(4)相連通，強磁過濾器(4)的出料口通過管線與二相分離器(8)的進料口相連通，在強磁過濾器(4)與二相分離器(8)之間的管線上通過加藥管線、加藥泵(7)與加藥罐(6)并聯連通，二相分離器(8)設有固相物料出口及油水混合物出口，二相分離器(8)的固相物料出口連接有螺旋輸送機(15)，螺旋輸送機(15)的出料口連接有固相物輸出管線(19)，二相分離器(8)的油水混合物出口通過管線與換熱器(11)相連通，換熱器(11)的出料口通過管線與三相分離器(14)進料口相連通，三相分離器(14)設有三個出口：原油出口、水出口及固相物料出口，固相物料出口通過管線與螺旋輸送機(15)連通，水出口連接有排水管線(17)，原油出口通過管線、提升泵(21)與緩沖罐(16)連通，緩沖罐(16)上設有原油出口，原油出口連接有原油輸出管線(18)，調質罐(2)及加藥罐(6)內分別安裝有攪拌器(1)和加藥攪拌器(5)，換熱器(11)的供熱進液口與電加熱爐(9)的出液口通過管線連通，換熱器(11)的供熱回液口與電加熱爐(9)的回液口相連通，換熱器(11)的供熱進液口與電加熱爐(9)的出液口之間的管線上串聯安裝有循環泵(10)，物料進口管線(20)、排水管線(17)、原油輸出管線(18)以及固相物輸出管線(19)的端部均安裝有管道快速接頭，所有的設備、閥門、管線及控制柜(13)均安裝在撬座(12)上。

　　說明書

　　污油污泥處理裝置

　　技術領域：

　　本實用新型涉及石油生產技術領域，具體涉及一種污油污泥處理裝置。

　　背景技術：

　　隨著石油行業的發展，在石油開采、運輸及儲存過程中，不可避免的會產生大量的污染物，含油污泥作為石油生產的伴隨品，也是石油生產的主要污染源之一，它是影響油田及周邊環境質量的一大難題，為了人類的健康和環境的保護，對含油污泥進行有效的處理變得越來越重要。目前的污油處理裝置由于結構的原因，存在著工藝流程復雜、分離能力差、對污油處理不完整的問題，而且現場安裝及操作復雜，影響工作效率。

　　實用新型內容：

　　針對上述技術背景中存在的問題，本實用新型提出一種污油污泥處理裝置。

　　本實用新型的技術方案是：該污油污泥處理裝置包括調質罐、換熱器、二相分離器、三相分離器、緩沖罐及控制柜，調質罐通過管線、閥門及螺桿泵與強磁過濾器相連通，強磁過濾器的出料口通過管線與二相分離器的進料口相連通，在強磁過濾器與二相分離器之間的管線上通過加藥管線、加藥泵與加藥罐并聯連通，二相分離器設有固相物料出口及油水混合物出口，二相分離器的固相物料出口連接有螺旋輸送機，螺旋輸送機的出料口連接有固相物輸出管線，二相分離器的油水混合物出口通過管線與換熱器相連通，換熱器的出料口通過管線與三相分離器進料口相連通，三相分離器設有三個出口：原油出口、水出口及固相物料出口，固相物料出口通過管線與螺旋輸送機連通，水出口連接有排水管線，原油出口通過管線、提升泵與緩沖罐連通，緩沖罐上設有原油出口，原油出口連接有原油輸出管線，調質罐及加藥罐內均安裝有攪拌器，換熱器的供熱進液口與電加熱爐的出液口通過管線連通，換熱器的供熱回液口與電加熱爐的回液口相連通，換熱器的供熱進液口與電加熱爐的出液口之間的管線上串聯安裝有循環泵，物料進口管線、排水管線、原油輸出管線以及固相物輸出管線的端部均安裝有管道快速接頭，所有的設備、閥門、管線及控制柜均安裝在撬座上。

　　本實用新型具有如下有益效果：該裝置中的二相分離器及三相分離器選用分離因數高，分離能力強的碟片分離機，提高了工作效率;污油污泥中加入了藥液，分離效果好，分離出的物料可達到合格的標準，分離出的原油可以直接外輸;分離出的水可直接排入水處理管線，循環利用;分離出的固相物料可集中處理或掩埋。該裝置采用撬裝式設計，結構緊湊，運輸、安裝方便快捷，降低了工人的勞動強度。
