申請日2016.06.12

　　公開(公告)日2016.12.28

　　IPC分類號C02F3/28

　　摘要

　　本實用新型公開一種間歇進水上升流厭氧序批式污泥膨脹床，包括筒體;內循環裝置，包括內循環進水管、內循環出水管、內循環管道泵、控制器;三相分離器，包括集氣罩、沉淀室、排水管、排氣室和反射板，集氣罩外緣與筒體連接，沉淀室上端連接集氣罩、下端與反射板連接，且沉淀室與集氣罩之間形成沉淀空間和集氣空間，排水管一端與沉淀空間連通、另一端延伸至筒體外，排氣室與集氣空間連通。本實用新型一方面通過內循環裝置進行間歇性進水、攪拌，從而序批式進行筒體內污泥膨脹，其有利于提高厭氧反應效率，且提高了出水、出氣的穩定性，另一方面設置新型三相分離器，有利于提高沼氣集氣效率、增強固液分離效果、降低排水濁度。

　　權利要求書

　　1.一種間歇進水上升流厭氧序批式污泥膨脹床，其特征在于，包括，

　　豎直設置的筒體;

　　一內循環裝置，所述內循環裝置包括靠近筒體頂端設置的內循環進水管、靠近所述筒體底端設置的內循環出水管、驅動水流由所述內循環進水管向所述內循環出水管運動的內循環管道泵、及一控制所述內循環管道泵作間歇性驅動的控制器;及

　　三相分離器，所述三相分離器包括集氣罩、沉淀室、排水管、排氣室和反射板，所述集氣罩外緣與所述筒體頂部開口端配合連接，所述沉淀室上端同軸連接于所述集氣罩下表面、下端通過多個固定柱與所述反射板連接，且所述沉淀室內壁與集氣罩之間形成沉淀空間、所述沉淀室外壁與所述集氣罩之間形成集氣空間，所述排水管一端與所述沉淀空間連通、另一端延伸至所述筒體外，所述排氣室與所述集氣空間連通。

　　2.根據權利要求1所述的間歇進水上升流厭氧序批式污泥膨脹床，其特征在于，所述集氣罩呈傘狀。

　　3.根據權利要求1或2所述的間歇進水上升流厭氧序批式污泥膨脹床，其特征在于，所述沉淀室呈筒狀且內徑由上至下逐漸減小。

　　4.根據權利要求3所述的間歇進水上升流厭氧序批式污泥膨脹床，其特征在于，所述反射板呈錐形且與所述沉淀室同軸設置，多個所述固定柱均一端與所述沉淀室連接、另一端連接于所述反射板的錐面上。

　　5.根據權利要求1或2所述的間歇進水上升流厭氧序批式污泥膨脹床，其特征在于，所述集氣罩上表面設置有多個支撐桿，多個所述支撐桿沿所述集氣罩頂端呈放射線均勻布置。

　　6.根據權利要求1或2所述的間歇進水上升流厭氧序批式污泥膨脹床，其特征在于，所述筒體內設置有進水布水器。

　　7.根據權利要求1或2所述的間歇進水上升流厭氧序批式污泥膨脹床，其特征在于，所述筒體內設有取樣管和溫度計安裝管，所述取樣管和溫度計安裝管均靠近所述筒體底部設置。

　　8.根據權利要求1或2所述的間歇進水上升流厭氧序批式污泥膨脹床，其特征在于，所述筒體底部設置有一排泥管。

　　9.根據權利要求1或2所述的間歇進水上升流厭氧序批式污泥膨脹床，其特征在 于，所述集氣罩頂端同軸設置有一上檢修孔，所述筒體側壁靠近底端設置有一下檢修孔。

　　說明書

　　間歇進水上升流厭氧序批式污泥膨脹床

　　技術領域

　　本實用新型涉及污水處理技術，尤其是涉及一種間歇進水上升流厭氧序批式污泥膨脹床。

　　背景技術

　　常規的厭氧污泥反應器有UASB、EGSB、IC等，其廢水處理原理基本為，待處理的污水被盡可能均勻的引入反應器，污水通過包含顆粒污泥或絮狀污泥的污泥床，厭氧反應發生在廢水和污泥顆粒接觸的過程。在厭氧狀態下產生的沼氣(主要是甲烷和二氧化碳)引起了內部的循環，這對于顆粒污泥的形成和維持有利。在污泥層形成的一些氣體附著在污泥顆粒上，附著和沒有附著的氣體向反應器頂部上升，上升到表面的污泥撞擊三相反應器氣體發射器的底部，引起附著氣泡的污泥絮體脫氣，氣泡釋放后污泥顆粒將沉淀到污泥床的表面，附著和沒有附著的氣體被收集到反應器頂部的三相分離器的集氣室。置于集氣室單元縫隙之下的擋板的作用為氣體發射器和防止沼氣氣泡進入沉淀區，否則將引起沉淀區的絮動，會阻礙顆粒沉淀，包含一些剩余固體和污泥顆粒的液體經過分離器縫隙進入沉淀區。由于分離器的斜壁沉淀區的過流面積在接近水面時增加，因此上升流速在接近排放點降低，流速降低污泥絮體在沉淀區可以絮凝和沉淀，累積在三相分離器上的污泥絮體在一定程度上將超過其保持在斜壁上的摩擦力，其將滑回反應區，這部分污泥又將與進水有機物發生反應。

　　雖然上述厭氧污泥反應器的污水處理原理基本相同，也在污水處理中具有不同的優勢和特點，但是其依然存在厭氧反應效率低下、三相分離器分離效果差、以及運行穩定性、排氣和排水穩定性均不高的缺陷。

　　實用新型內容

　　本實用新型的目的在于克服上述技術不足，提出一種間歇進水上升流厭氧序批式污泥膨脹床，解決現有技術中厭氧污泥反應器存在的厭氧反應效率低下、三相分離器分離效果差及行穩定性、排氣和排水穩定性均不高的技術問題。

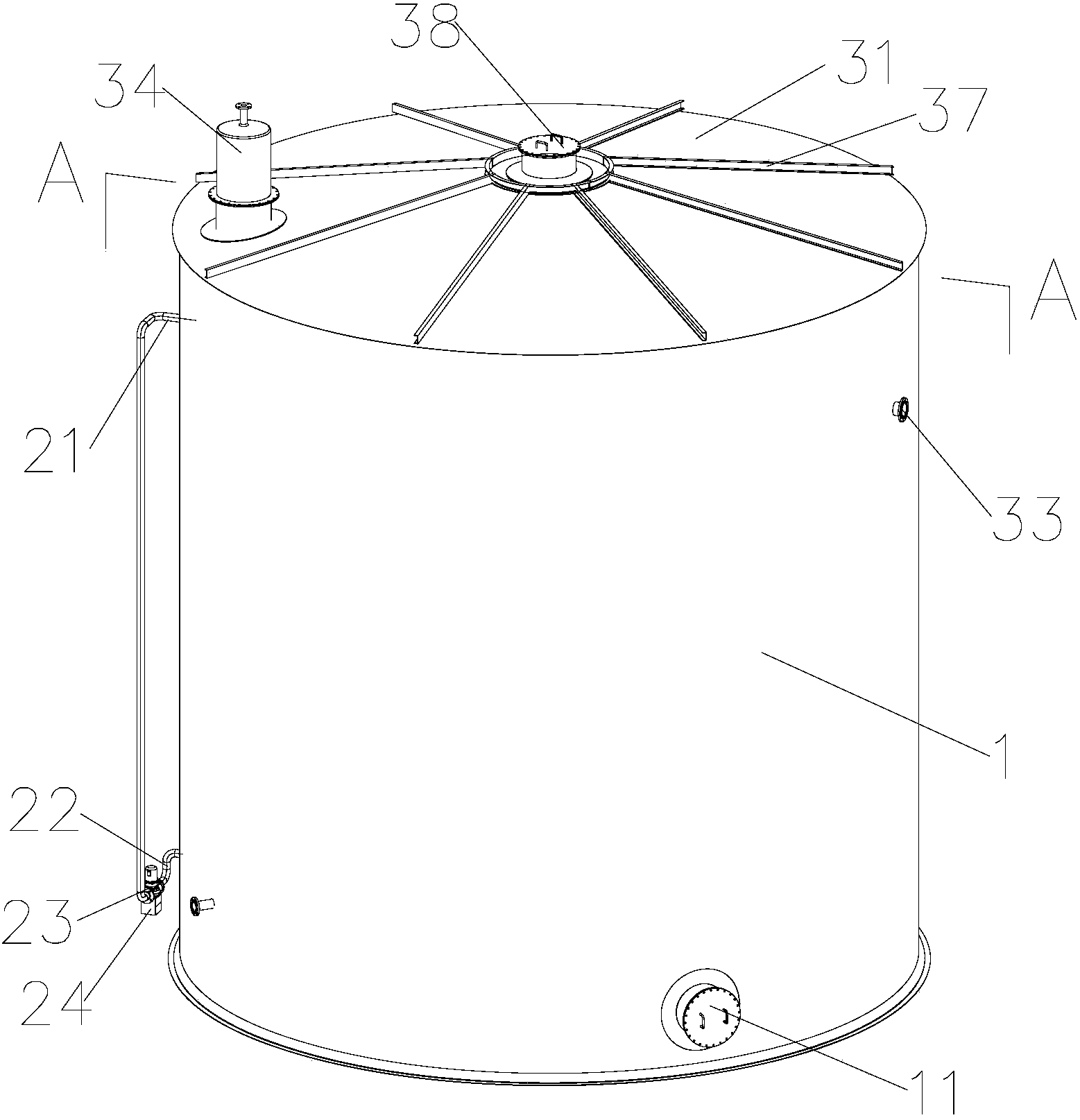

　　為達到上述技術目的，本實用新型的技術方案提供一種間歇進水上升流厭氧序批式污泥膨脹床，包括，

　　豎直設置的筒體;

　　一內循環裝置，所述內循環裝置包括靠近筒體頂端設置的內循環進水管、靠近所述筒體底端設置的內循環出水管、驅動水流由所述內循環進水管向所述內循環出水管運動的內循環管道泵、及一控制所述內循環管道泵作間歇性驅動的控制器;及

　　三相分離器，所述三相分離器包括集氣罩、沉淀室、排水管、排氣室和反射板，所述集氣罩外緣與所述筒體頂部開口端配合連接，所述沉淀室上端同軸連接于所述集氣罩下表面、下端通過多個固定柱與所述反射板連接，且所述沉淀室內壁與集氣罩之間形成沉淀空間、所述沉淀室外壁與所述集氣罩之間形成集氣空間，所述排水管一端與所述沉淀空間連通、另一端延伸至所述筒體外，所述排氣室與所述集氣空間連通。

　　優選的，所述集氣罩呈傘狀。

　　優選的，所述沉淀室呈筒狀且內徑由上至下逐漸減小。

　　優選的，所述反射板呈錐形且與所述沉淀室同軸設置，多個所述固定柱均一端與所述沉淀室連接、另一端連接于所述反射板的錐面上。

　　優選的，所述集氣罩上表面設置有多個支撐桿，多個所述支撐桿沿所述集氣罩頂端呈放射線均勻布置。

　　優選的，所述筒體內設置有進水布水器。

　　優選的，所述筒體內設有取樣管和溫度計安裝管，所述取樣管和溫度計安裝管均靠近所述筒體底部設置。

　　優選的，所述筒體底部設置有一排泥管

　　優選的，所述集氣罩頂端同軸設置有一上檢修孔，所述筒體側壁靠近底端設置有一下檢修孔。

　　與現有技術相比，本實用新型一方面通過內循環裝置進行間歇性進水、攪拌，從而序批式進行筒體內污泥膨脹，其有利于提高厭氧反應效率，且提高了出水、出氣的穩定性，另一方面設置新型三相分離器，其有利于提高沼氣集氣效率、增強固液分離效果、降低排水濁度。
