申請日2016.06.12

　　公開(公告)日2016.12.28

　　IPC分類號C02F9/08

　　摘要

　　本實用新型公開一種三效一體化的水處理裝置，包括自沖洗過濾器、光催化氧化反應器及循環處理控制器，光催化氧化反應器包括與自沖洗過濾器連接的反應器本體、與反應器本體連接的氧化劑投擲機構、沿反應器本體長度方向布置的燈管、設于反應器本體內的超聲波發生器;循環處理控制部包括氯含量檢測器、及處理器。本實用新型一方面設置自沖洗過濾器除去污水中較大顆粒雜質，降低污水濁度，有利于后續的光照穿透性;另一方面設置超聲波發生器，利用超聲波的機械作用使污水和污水中的污泥發生振動，避免污泥結塊，同時利用超聲波的空化作用形成氣泡，促進污泥顆粒分散，同時設置循環處理控制部以實現循環處理降低待處理水中的氯含量。

　　權利要求書

　　1.一種三效一體化的水處理裝置，用于處理自來水和醫院污水，其特征在于，包括自沖洗過濾器、光催化氧化反應器及一循環處理控制器，所述光催化氧化反應器包括與所述自沖洗過濾器出水端連接的筒狀反應器本體、與所述反應器本體連接的氧化劑投擲機構、沿所述反應器本體長度方向布置于所述反應器本體內的燈管、及設于所述反應器本體內壁的超聲波發生器;所述循環處理控制部包括設于所述反應器本體出水端的氯含量檢測器、及一根據氯含量檢測器檢測數據控制所述光催化氧化反應器內處理水循環處理的處理器。

　　2.根據權利要求1所述的水處理裝置，其特征在于，所述循環處理控制部包括連接所述反應器本體出水端的第一三通閥、連接所述第一三通閥其中一出水端與所述反應器本體進水端的第一循環管道，所述處理器包括第一采集單元、第一比較單元、第一驅動單元，所述第一采集單元用于采集所述氯含量檢測器檢測氯含量產生的電信號，所述第一比較單元用于判斷所述電信號是否大于第一閾值，若大于第一閾值則啟動第一驅動單元，所述第一驅動單元用于驅動所述第一三通閥使第一循環管道連通所述反應器本體的進水端與出水端。

　　3.根據權利要求2所述的水處理裝置，其特征在于，所述循環處理控制部包括配合設置于所述自沖洗過濾器內壁的發光體和光強度傳感器、連接所述自沖洗過濾器出水端與所述反應器本體進水端的第二三通閥、連接所述第二三通閥其中一出水端與所述自沖洗過濾器進水端的第二循環管道，所述處理器包括第二采集單元、第二比較單元、第二驅動單元，所述第二采集單元用于采集所述光強度傳感器感應所述發光體照射的光強度產生的電信號，所述第二比較單元用于判斷所述電信號是否大于第二閾值，若大于第二閾值則啟動第二驅動單元，所述第二驅動單元用于驅動第二三通閥使所述自沖洗過濾器和所述光催化氧化反應器連通。

　　4.根據權利要求2或3所述的水處理裝置，其特征在于，所述反應器本體包括沿污水運動方向依次設置的第一分段和第二分段，所述氧化劑投擲機構連接于所述第一分段，所述燈管內置于所述第二分段。

　　5.根據權利要求4所述的水處理裝置，其特征在于，所述燈管為紫外燈管，且其同軸布置于所述第二分段內。

　　6.根據權利要求5所述的水處理裝置，其特征在于，所述超聲波發生器包括分別布置于所述第一分段和第二分段內的第一超聲波發生器和第二超聲波發生器。

　　7.根據權利要求6所述的水處理裝置，其特征在于，所述第二超聲波發生器包括沿所述第二分段長度方向布置的多個超聲波發生組件，每個所述超聲波發生組件均包括沿所述第二分段內壁呈環狀布置的多個超聲波發生部。

　　8.根據權利要求7所述的水處理裝置，其特征在于，所述第二分段內壁設置有用于檢測所述紫外燈管的發光強度的在線光強度計。

　　說明書

　　三效一體化的水處理裝置

　　技術領域

　　本實用新型涉及污水處理技術，尤其是涉及一種三效一體化的水處理裝置。

　　背景技術

　　進入20世紀80年代后，光催化氧化污水處理方法成為環�？茖W工作者研究的方向。而且，大量的研究證明，烴類和多環芳烴、鹵化芳烴化合物、染料、表面活性劑、農藥、油類、氰化物等都能有效地進行光催化反應，脫色、去毒、礦化為無毒無機小分子物質，從而消除對環境的污染。

　　光催化氧化還原機理主要是催化劑受光照射，吸收光能，發生電子躍遷，生成“電子-空穴”對，對吸附于表面的污染物，直接進行氧化還原，或氧化表面吸附的羥基OH-，生成強氧化性的羥基自由基OH-將污染物氧化。

　　但是，在污水處理過程中，由于污水中存在大量的顆粒狀和絮狀污泥，在光催化氧化過程中污泥易結塊或沉淀于燈管上，從而導致光線遮擋，降低了光催化效果，不利于污水處理效率。

　　實用新型內容

　　本實用新型的目的在于克服上述技術不足，提出一種三效一體化的水處理裝置，其主要用于處理自來水和醫院污水，解決現有技術中光催化氧化污水處理中污泥易結塊和沉淀于燈管導致光催化效率降低的技術問題，且本實用新型可用于對自來水進行處理以降低其含氯量。

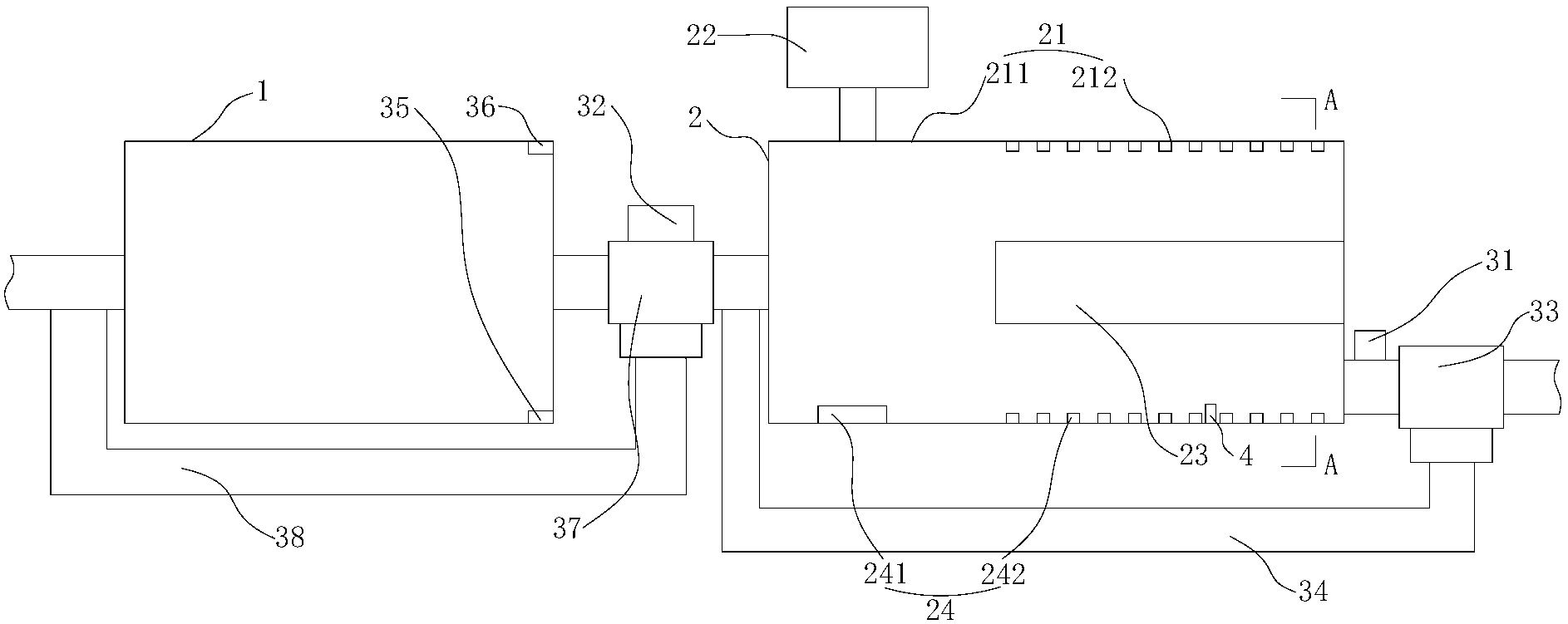

　　為達到上述技術目的，本實用新型的技術方案提供一種三效一體化的水處理裝置，用于處理自來水和醫院污水，包括自沖洗過濾器、光催化氧化反應器及一循環處理控制器，所述光催化氧化反應器包括與所述自沖洗過濾器出水端連接的筒狀反應器本體、與所述反應器本體連接的氧化劑投擲機構、沿所述反應器本體長度方向布置于所述反應器本體內的燈管、及設于所述反應器本體內壁的超聲波發生器;所述循環處理控制部包括設于所述反應器本體出水端的氯含量檢測器、及一根據氯含量檢測器檢測數據控制所述光催化氧化反應器內處理水循環處理的處理器。

　　優選的，所述循環處理控制部包括連接所述反應器本體出水端的第一三通閥、連接所述第一三通閥其中一出水端與所述反應器本體進水端的第一循環管道，所述處理器包括第一采集單元、第一比較單元、第一驅動單元，所述第一采集單元用于采集所述氯含量檢測器檢測氯含量產生的電信號，所述第一比較單元用于判斷所述電信號是否大于第一閾值，若大于第一閾值則啟動第一驅動單元，所述第一驅動單元用于驅動所述第一三通閥使第一循環管道連通所述反應器本體的進水端與出水端。

　　優選的，所述循環處理控制部包括配合設置于所述自沖洗過濾器內壁的發光體和光強度傳感器、連接所述自沖洗過濾器出水端與所述反應器本體進水端的第二三通閥、連接所述第二三通閥其中一出水端與所述自沖洗過濾器進水端的第二循環管道，所述處理器包括第二采集單元、第二比較單元、第二驅動單元，所述第二采集單元用于采集所述光強度傳感器感應所述發光體照射的光強度產生的電信號，所述第二比較單元用于判斷所述電信號是否大于第二閾值，若大于第二閾值則啟動第二驅動單元，所述第二驅動單元用于驅動第二三通閥使所述自沖洗過濾器和所述光催化氧化反應器連通。

　　優選的，所述反應器本體包括沿污水運動方向依次設置的第一分段和第二分段，所述氧化劑投擲機構連接于所述第一分段，所述燈管內置于所述第二分段。

　　優選的，所述燈管為紫外燈管，且其同軸布置于所述第二分段內。

　　優選的，所述超聲波發生器包括分別布置于所述第一分段和第二分段內的第一超聲波發生器和第二超聲波發生器。

　　優選的，所述第二超聲波發生器包括沿所述第二分段長度方向布置的多個超聲波發生組件，每個所述超聲波發生組件均包括沿所述第二分段內壁呈環狀布置的多個超聲波發生部。

　　優選的，所述第二分段內壁設置有用于檢測所述紫外燈管的發光強度的在線光強度計。

　　與現有技術相比，本實用新型一方面設置自沖洗過濾器除去污水中較大顆粒雜質，降低污水濁度，有利于后續的光照穿透性;另一方面設置超聲波發生器，利用超聲波的機械作用使污水和污水中的污泥發生振動，避免污泥結塊，同時利用超聲波的空化作用形成氣泡，促進污泥顆粒分散，同時設置循環處理控制部以實現循環處理降低待處理水中的氯含量。
