申請日2016.06.11

　　公開(公告)日2016.11.23

　　IPC分類號F16K11/02; F16K31/60

　　摘要

　　本實用新型公開了一種手柄帶有轉向定位裝置的水處理閥，在閥體控制桿上端部連有手柄的內腔中設有翹簧，翹簧的底部與控制桿或端蓋定位套相接，手柄經穿插的銷軸通過翹簧與控制桿鉸接;翹簧頂部設有向上傾斜的壓縮桿與手柄內腔的后端彈性相連;手柄前端設有的定位凸起可轉動地與閥體上端面間隔設有的工位凹槽對應。工作中，控制手柄克服翹簧的彈力，使手柄前端的定位凸起從閥體上端面的工位凹槽中脫離，并控制手柄的定位凸起轉動至另一工位凹槽內進行彈性鎖定。實現了人們轉動、觀察水處理閥的手柄轉位方便快捷，進行不同工位水孔換向連通準確，消除了現有技術工位水孔轉位換向連通錯位產生的串水現象，有效地提高了水處理的加工質量。

　　權利要求書

　　1.一種手柄帶有轉向定位裝置的水處理閥，其特征在于：在閥體控制桿上端部連有手柄的內腔中設有翹簧，該翹簧的底部與控制桿外圓或閥體端蓋定位套外圓相接，手柄經穿插的銷軸通過翹簧與控制桿鉸接相連;翹簧頂部設有向上傾斜的壓縮桿與手柄內腔的后端彈性相接;手柄前端連有的定位凸起可轉動地與閥體上端面間隔設有的工位凹槽對應。

　　2.如權利要求1所述的手柄帶有轉向定位裝置的水處理閥，其特征在于：所述翹簧的半圓形底部與控制桿外圓或閥體端蓋定位套外圓的一側相接。

　　3.如權利要求1或2所述的手柄帶有轉向定位裝置的水處理閥，其特征在于：所述手柄經穿插的銷軸通過鋼絲纏繞的翹簧中孔與控制桿鉸接相連。

　　4.如權利要求1或2所述的手柄帶有轉向定位裝置的水處理閥，其特征在于：所述手柄經穿插的銷軸通過鋼絲彎曲的翹簧凹槽與控制桿鉸接相連。

　　5.如權利要求3所述的手柄帶有轉向定位裝置的水處理閥，其特征在于：所述翹簧頂部向上傾斜的壓縮桿是通過鋼絲纏繞連成的單根或雙根構成。

　　說明書

　　手柄帶有轉向定位裝置的水處理閥

　　技術領域

　　本實用新型涉及水處理裝置;具體涉及一種手柄帶有轉向定位裝置的水處理閥。

　　背景技術

　　現有技術中的水處理閥，通常安裝在罐體頂端的端口處。工作時，當人們轉動閥體手柄，通過手柄連接的控制桿帶動閥體內的閥芯端面水孔，相對閥座端面上的不同工位水孔進行轉位換向連通時,要仔細觀察手柄上的指示箭頭對向閥體上端面設有不同工位標識的位置，以實現水處理工位的準確轉位連通。存在不足：工作中，因安裝在罐體頂端的水處理閥的高度較高或工作環境中的視覺光線較暗，人們轉動、觀察水處理閥的手柄進行不同工位水孔的轉位連通時操作困難，時常因手柄轉動達不到所需轉向的準確位置出現錯位偏差，造成手柄通過控制桿帶動閥芯端面水孔相對閥座端面上的不同工位水孔連通錯位產生串水現象，降低了水處理的加工質量。

　　實用新型內容

　　針對上述現有技術存在的不足，本實用新型的目的在于提供一種手柄帶有轉向定位裝置的水處理閥，旨在人們轉動、觀察水處理閥的手柄轉位方便快捷，進行工位水孔換向連通準確，以提高水處理的加工質量。

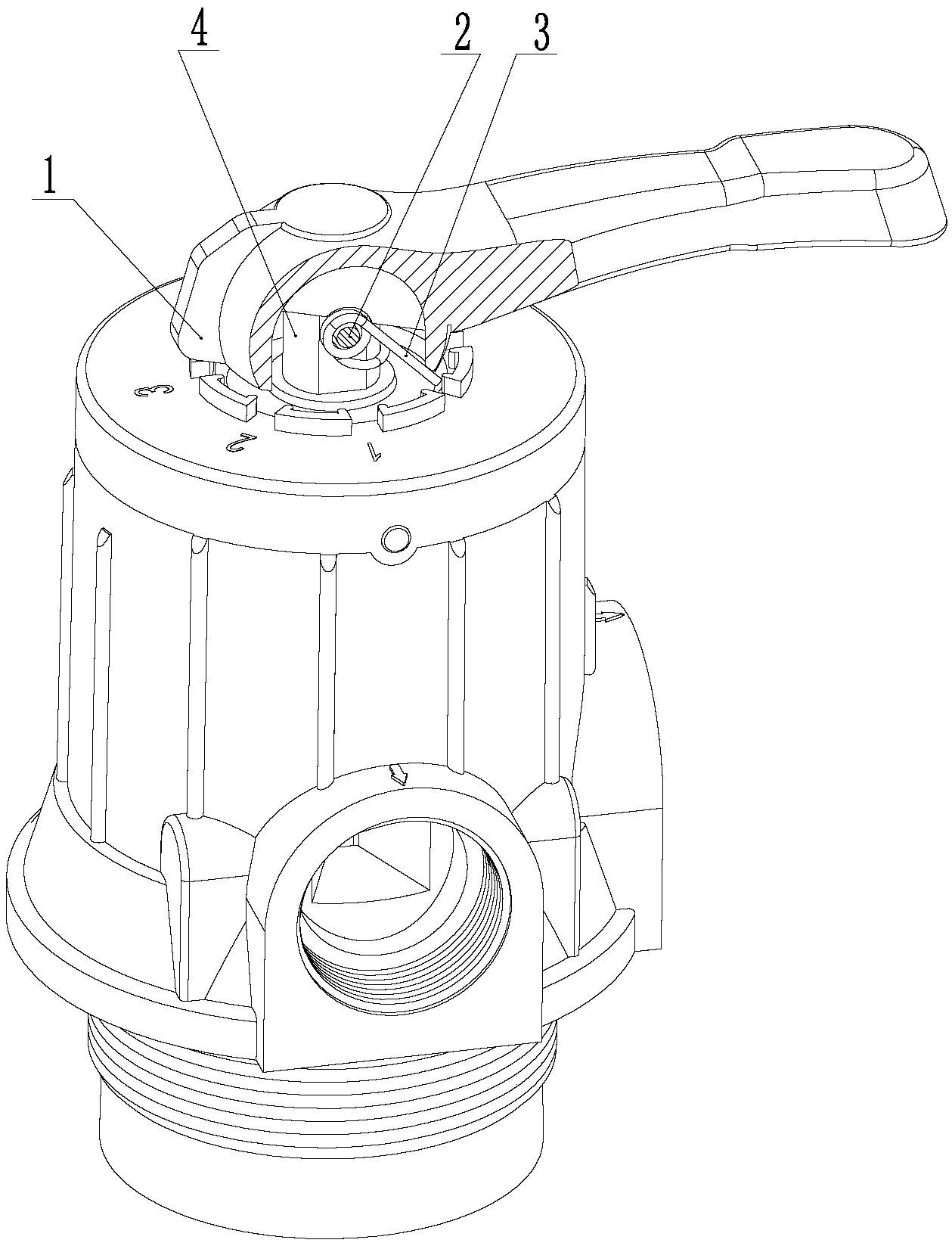

　　為實現上述目的，本實用新型的技術方案是這樣實現的，這種手柄帶有轉向定位裝置的水處理閥，它是在閥體控制桿上端部連有手柄的內腔中設有翹簧，該翹簧的底部與控制桿外圓或閥體端蓋定位套外圓相接，手柄通過穿插的銷軸經翹簧與控制桿鉸接相連;翹簧頂部設有向上傾斜的壓縮桿與手柄內腔的后端彈性相接;手柄前端連有的定位凸起可轉動地與閥體上端面間隔設有的工位凹槽對應。

　　優選地，所述翹簧的半圓形底部與控制桿外圓或閥體端蓋定位套外圓的一側相接。

　　優選地，所述手柄經穿插的銷軸通過鋼絲纏繞的翹簧中孔與控制桿鉸接相連。

　　優選地，所述手柄經穿插的銷軸通過鋼絲彎曲的翹簧凹槽與控制桿鉸接相連。

　　優選地，所述翹簧頂部向上傾斜的壓縮桿是通過鋼絲纏繞連成的單根或雙根構成。

　　本實用新型通過采取上述結構，工作中，當轉動手柄進行不同工位的轉位換向時，首先將手柄把的未端向下按壓，克服手柄內腔后端翹簧向上傾斜的壓縮桿的彈力，使手柄沿鉸接的銷軸向下轉動并帶動手柄前端的定位凸起從閥體上端面的工位凹槽中脫離。再圓周轉動手柄使其前端的定位凸起轉動至與設定工作的工位凹槽相對應，放松手柄在翹簧向上傾斜的壓縮桿的彈力作用下，向上推動手柄內腔的后端使其沿鉸接的銷軸向上轉動復位，并推動手柄前端的定位凸起彈性鎖定在閥體上端面的工位凹槽內。實現了人們轉動、觀察水處理閥的手柄轉位方便快捷，進行不同工位水孔換向連通準確。消除了現有技術工位水孔轉位換向連通錯位產生的串水現象，有效地提高了水處理的加工質量。
